Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | GUOMAT |
Orzecznictwo: | ISO/TS16949:2009 |
Numer modelu: | 2B6381 |
Minimalne zamówienie: | Do negocjacji |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | mocne pudełko kartonowe lub zgodnie z potrzebami klientów |
Czas dostawy: | 2-8 dni roboczych |
Zasady płatności: | T / T, Western Union, Paypal lub inne |
Możliwość Supply: | 1000szt/tydzień |
materiał: | Stal i guma | Firestone: | W01M586384 |
---|---|---|---|
Gwarancja: | 12 miesięcy | Waga: | 6,0 kg |
Inne nazwy: | Siłownik pneumatyczny stacji napinającej | Możliwość nacisku: | 0,2-0,8 M Pa |
Ząb śruby (nakrętki): | 2 sztukXM8X1,25 | Otwór gazowy: | 1 / 4NPTF |
High Light: | sprężyny powietrzne,części zawieszenia pneumatycznego |

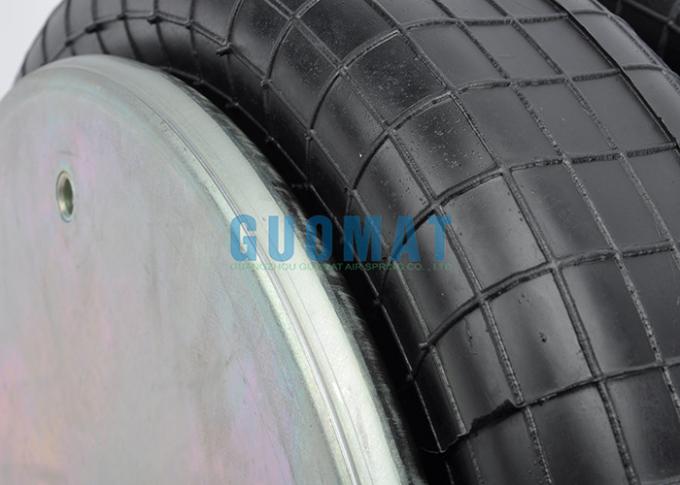

W01M586384 Dwuwarstwowy mieszek nr 22-1.5 Masa montażowa 6,0 kg Metryczna sprężyna powietrzna do stacji napinającej
GUOMAT 2B6384 Parametry techniczne
❶ Nakrętka / zaślepka
Ząb śruby górnej nakrętki (nakrętki): 2szt XM8X1,25
Odległość środka śruby od górnej pokrywy: 157 mm
Ząb śruby dolnej nakrętki (nakrętki): 2szt XM8X1,25
Odległość środka śruby od dolnej pokrywy: 157 mm
❷ Otwór gazowy / wlot powietrza / łącznik powietrza
Otwór gazowy / wlot powietrza: 1 / 4-18NPTF
Odległość środka śruby między otworem gazowym a nakrętką: 73 mm
❸ Pokrywa
Średnica górnej pokrywy: 229 mm
Średnica dolnej pokrywy: 229 mm
❹ Mieszki gumowe
Mieszek gumowy MAKSYMALNA Średnica: 348 mm
Mieszek gumowy o średnicy naturalnej: 320 mm
Skok roboczy: od MIN 77 mm do MAX 330 mm
Maksymalna wysokość: 330 mm
Minimalna wysokość: 77 mm
Wysokość skoku: 253 mm
❺ Blok zderzaka / Blok buforowy
Bez zderzaka
❻ Pierścień obręczy / pierścień pasa
With Girdle Hoop: One Pieces of Girdle Hoop
Producent oryginalnego sprzętu OEM:
Firestone 22-1.5,
Goodyear Part # 2B12-344
Firestone W01-M58- 6384 ; W01 M58 6384 ; W01M58 6384
Przydatne rodzaje podwójnych sprężyn powietrznych zwojowych
Styl 22-1.5 Dwuwarstwowy
Nakrętki nieprzelotowe, 1/4 BSP: W01-M58-6384; W01 M58 6384; W01M586384
Ślepe nakrętki, 3/4 BSP: W01-M58-6383; W01 M58 6383; W01M586383
Tylko mieszki gumowe: W01-358-0259; W01 358 0259; W013580259
Ciężar montażowy (wersja z listwami, bez zderzaka): 6,0 kg.
Siła zwinięcia do minimalnej wysokości (@ 0 BAR): 116 N.
Numer części GUOMAT | 2B6384 | Rodzaj płyty koralikowej | 3) |
Numer części Firestone | W01-M58-6384 | Wysokość konstrukcyjna (mm) | 268 |
Maksymalna średnica @ 7 barów (mm) | 348 | Obciążenie (na wysokości projektowej) przy: 3 bar (kN) | 9.3 |
Maksymalna wysokość (mm) | 76 | Obciążenie (na wysokości projektowej) przy: 5 bar (kN) | 16.3 |
Maksymalny skok (mm) | 198 | Obciążenie (na wysokości konstrukcyjnej) w: 7 bar (kN) | 23,3 |
Minimalna użyteczna wysokość (mm) | 274 | Częstotliwość naturalna (@ 5 barów) (fn (Hz) | 1.8 |
Siła w kN @ 5 bar przy skoku 25 mm | 31 | % izolacji przy częstotliwości wymuszonej 7 Hz | 92,8 |
Siła w kN @ 5 bar przy skoku 50% maksymalnego skoku | 26,4 | % izolacji przy częstotliwości wymuszonej 13 Hz | 98,3 |
Siła w kN @ 5 barów przy skoku maksymalnego skoku | 15.4 | % izolacji przy częstotliwości wymuszonej 25 Hz | 99,5 |
Materiał | 2-warstwowy standardowy przewód | Ciemny. A (centra zaślepiające) (mm) | 158 |
KONIEC SZCZEGÓŁY ZAMKNIĘCIA | AIRMOUNT ISOLATOR AIRMOUNT ISOLATOR |
NUMER ZAMÓWIENIA | NUMER STYLU | ZOBACZ STRONĘ | NUMER ZAMÓWIENIA NUMER ZAMÓWIENIA | NUMER STYLU NUMER STYLU | ZOBACZ STRONĘ ZOBACZ STRONĘ |
W01-358-0010 | 16 | 38 | W01-M58-6079 | 21 | 63 |
W01-358-0017 | 16 | 38 | W01-M58-6100 | 113 | 47 |
W01-358-0025 | 25 | 55 | W01-M58-6101 | 113 | 47 |
W01-358-0030 | 25 | 55 | W01-M58-6102 | 113 | 47 |
W01-358-0100 | 110 | 41 | W01-M58-6103 | 113 | 47 |
W01-358-0112 | 110 | 41 | W01-M58-6105 | 255–1,5 | 56 |
W01-358-0118 | 115 | 44 | W01-M58-6107 | 233-2 | 65 |
W01-358-0119 | 119 | 50 | W01-M58-6109 | 233-2 | 65 |
W01-358-0127 | 131 | 40 | W01-M58-6112 | 21 | 63 |
W01-358-0131 | 131 | 40 | W01-M58-6113 | 21 | 63 |
W01-358-0133 | 116 | 42 | W01-M58-6114 | 21 | 63 |
W01-358-0134 | 19 | 45 | W01-M58-6155 | 131 | 40 |
W01-358-0135 | 113 | 47 | W01-M58-6115 | 21 | 63 |
W01-358-0140 | 21-2 | 64 | W01-M58-6120 | 313 | 73 |
W01-358-0142 | 26 | 58 | W01-M58-6121 | 313 | 73 |
W01-358-0147 | 134–1,5 | 53 | W01-M58-6122 | 313 | 73 |
W01-358-0149 | 134–1,5 | 53 | W01-M58-6123 | 313 | 73 |
W01-358-0150 | 113–1 | 48 | W01-M58-6128 | 352 | 72 |
W01-358-0201 | 28 | 66 | W01-M58-6129 | 352 | 72 |
W01-358-0205 | 203 | 67 | W01-M58-6130 | 313 | 73 |
W01-358-0207 | 29 | 68 | W01-M58-6132 | 313 | 73 |
W01-358-0213 | 21 | 63 | W01-M58-6136 | 333 | 74 |
W01-358-0219 | 203 | 67 | W01-M58-6137 | 333 | 74 |
W01-358-0226 | 22 | 61 | W01-M58-6138 | 333 | 74 |
W01-358-0231 | 113 | 47 | W01-M58-6140 | 16 | 38 |
W01-358-0259 | 22–1,5 | 62 | W01-M58-6145 | 110 | 41 |
W01-358-0324 | 323 | 76 | W01-358-0152 | 20–2 | 60 |
W01-358-0480 | 1X84D-1 | 80 | W01-M58-6160 | 25 | 55 |
W01-358-0987 | 320 | 77 | W01-M58-6165 | 116 | 42 |
W01-358-1002 | 320 | 77 | W01-M58-6166 | 116 | 42 |
W01-358-1021 | 148–1 | 54 | W01-M58-6170 | 116-1 | 43 |
W01-358-1022 | 248-2 | 71 | W01-M58-6175 | 116 | 42 |
W01-358-1023 | 348-3 | 79 | W01-M58-6176 | 116 | 42 |
W01-358-1026 | 126 | 52 | W01-M58-6181 | 115 | 44 |
W01-358-2132 | 1T19L-11 | 98 | W01-M58-6182 | 115 | 44 |
W01-358-5126 | 200 | 69 | W01-358-0152 | 20–2 | 60 |
W01-358-5135 | 121 | 51 | W01-M58-6185 | 20 | 59 |
W01-358-5305 | 1T14C-1 | 86 | W01-M58-6186 | 20 | 59 |
W01-358-5306 | 1T14C-1 | 86 | W01-M58-6187 | 20 | 59 |
W01-358-5307 | 1T14C-1 | 86 | W01-M58-6188 | 20 | 59 |
W01-358-5310 | 1T14C-1 | 86 | W01-M58-6190 | 20 | 59 |
W01-358-5311 | 1T14C-1 | 86 | W01-M58-6192 | 20 | 59 |
W01-358-5405 | 1T14C-3 | 87 | W01-M58-6194 | 20–2 | 60 |
W01-358-5708 | 1T14C-7 | 88 | W01-M58-6200 | 22 | 61 |
W01-358-5712 | 1T14C-7 | 88 | W01-M58-6201 | 22 | 61 |
W01-358-5743 | 1T14C-7 | 88 | W01-M58-6210 | 22 | 61 |
W01-M58-6008 | 19 | 45 | W01-M58-6212 | 22 | 61 |
W01-M58-6011 | 19 | 45 | W01-M58-6213 | 22 | 61 |
W01-M58-6040 | 19 -75 | 46 | W01-M58-6220 | 1T12E-3 | 85 |
W01-M58-6066 | 113–1 | 48 | W01-M58-6255 | 1T15L-4 | 91 |
W01-M58-6067 | 113–1 | 48 | W01-M58-6256 | 1T15L-4 | 91 |
W01-M58-6068 | 113 | 47 | W01-M58-6263 | 1T15M-0 | 92 |
W01-M58-6069 | 113 | 47 | W01-M58-6264 | 1T15M-0 | 92 |
W01-M58-6070 | 113 | 47 | W01-M58-6265 | 1T15M-0 | 92 |
W01-M58-6071 | 113 | 47 | W01-M58-6266 | 1T15M-0 | 92 |
W01-M58-6077 | 21 | 63 | W01-M58-6270 | 1T15M-2 | 93 |
