| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | GUOMAT |
| Orzecznictwo: | ISO/TS16949:2009 |
| Numer modelu: | 1B7070 |
| Minimalne zamówienie: | 1 szt |
|---|---|
| Szczegóły pakowania: | mocne pudełko kartonowe lub zgodnie z potrzebami klientów |
| Czas dostawy: | 2-8 dni roboczych |
| Zasady płatności: | T / T, Western Union, paypal lub inne |
| Możliwość Supply: | 1000 sztuk / tydzień |
| Materiał: | Gumowa stal | FESTO: | EB-165-65 |
|---|---|---|---|
| Gwarancja: | Rok | waga: | 1,3 KG |
| Inne nazwy: | Wibracje sprężyn pneumatycznych Festo | Możliwość nacisku: | 0,2-0,8 M Pa |
| Wymiary opakowania: | 16 * 16 * 10 cm | break: | Neutralny |
| Podkreślić: | EB16565 Festo Air Spring,gumowa stalowa sprężyna pneumatyczna Festo,TS16949 Industrial Air Spring |
||

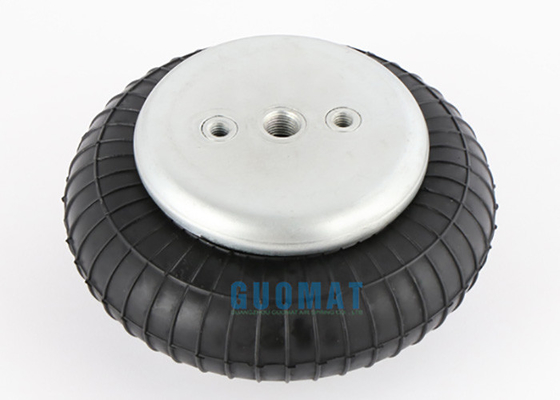

EB-165-65 Festo Air Spring Actuator Contitech FS70-7 Przemysłowe poduszki powietrzne do maszyn zmniejszają wibracje
Producent oryginalnego wyposażenia OEM:
| Numery referencyjne OEM |
| GUOMAT NR CZĘŚCI: 1B7070 |
|
Phoenix CZĘŚĆ NR.: SP 1 B 05 Phoenix CZĘŚĆ NR.: SP1B05 Phoenix CZĘŚĆ NR.: SP 1B05 |
| Bosch: 822419002 |
|
NR CZĘŚCI Festo: EB-165-65 Festo NR CZĘŚCI: EB 165 65 Festo NR CZĘŚCI: EB16565 |
|
NR CZĘŚCI Weforma: WBE 200-E1 NR CZĘŚCI Weforma: WBE200-E1 NR CZĘŚCI Weforma: WBE200E1 |
|
Nr części Contitech: FS 70-7 Nr części Contitech: FS70-7 Nr części Contitech: FS707 |
GUOMAT: 1B707 Specyficzne parametry i specyfikacjeEB-165-65 :
Odległość od środka śruby górnej płyty pokrywy: 1,75 cala / 44,5 mm
Odległość od środka śruby dolnej płyty pokrywy: 1,75 cala / 44,5 mm
Miech gumowy o naturalnej średnicy: 150 mm
Mieszek gumowy MAX Średnica: Φ165 mm
Skok roboczy: od MAX 110 mm do MIN 50 mm
Maksymalna wysokość: 4,33 cala / 110 mm
Minimalna wysokość: 1,97 cala / 50 mm
Otwór / szpilka w górnej płycie: 3 sztuki
Otwór / kołek w płycie górnej: 2 sztuki XM8X1.25
Dolny otwór / kołek: 2 sztuki XM8X1.25
Wlot powietrza: G1 / 4
Płyta górna: 4,13 cala / 105 mm
Średnica płyty dolnej pokrywy: 4,13 cala / 105 mm
Wysokość po zwinięciu: 2,36 cala / 60 mm
| 1B7070 Izolacja drgań - dynamiczne wartości charakterystyczneEB-165-65 | |||||||
| Wysokość konstrukcyjna H: zalecane 90 mm, minimum 70 mm | |||||||
| Ciśnienie p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Vol V [l] |
| Siła (obciążenie) [KN] | 2.7 | 3.7 | 4.7 | 5.7 | 6.6 | 7.7 | 9 |
| Sztywność [N / cm] | 1040 | 1270 | 1530 | 1770 | 2060 | 2325 | 9 |
| Częstotliwość drgań własnych [Hz] | 3.1 | 2.9 | 2.9 | 2.8 | 2.8 | 2.7 | 9 |
uwagi:
• Może być tylko cylinder mieszkowy
Docisnąć sprężynę powietrzną miecha do przedmiotu obrabianego, w przeciwnym razie ogranicznik skoku musi być wyposażony na końcu skoku, w przeciwnym razie mieszek zostanie przeciążony
• Aby docisnąć sprężynę powietrzną cylindra miecha do minimalnej wysokości, wymagana jest siła resetowania.Zwykle osiąga się to poprzez zastosowanie obciążenia
• Cała powierzchnia nośna górnej i dolnej płyty musi być wykorzystana do absorbowania siły
• Przed demontażem miechowej sprężyny powietrznej cylindra należy ją opróżnić
• Podczas pracy, miech gumowy nie może stykać się z innymi częściami
| 1B7070 Zastosowanie pneumatyczne - statyczne wartości charakterystyczneEB-165-65 | |||||||
| Siła F [kN] | |||||||
| Ciśnienie p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Tom [l] |
| Wysokość H [mm] 100 | 2.2 | 3.1 | 4 | 4.8 | 5.7 | 6.6 | 1 |
| 90 | 2.7 | 3.6 | 4.6 | 5.6 | 6.5 | 7.5 | 0.9 |
| 80 | 3.1 | 4.1 | 5.1 | 6.2 | 7.3 | 8.3 | 0.8 |
| 70 | 3.4 | 4.5 | 5.6 | 6.7 | 7.9 | 9 | 0,7 |
| 60 | 3.6 | 4.8 | 6 | 7.2 | 8.4 | 9.5 | 0.6 |
Jak poprawić odporność na zużycie gumowych poduszek powietrznych?
Szczegóły danych resoru pneumatycznego 1B7070 krzyżEB-165-65:
Szczegółowe zdjęcia resoru pneumatycznego 1B7070:
