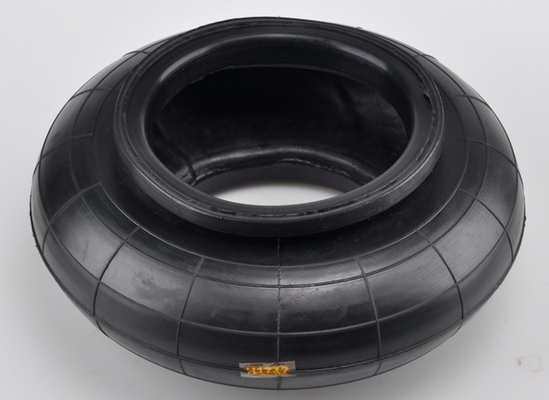

Vibracoustic V1B20 305 mm Pojedyncza sprężyna pneumatyczna 230116-1

vibracoustic V1B20 Pojedynczy zwinięty sprężyna powietrzna Splot gumowy mieszek 230116-1 Max Dia.305mm

Guomat 230116-1 Przemysłowa pojedyncza spiralna sprężyna powietrzna Specyfikacje

Dane techniczne 1 Dane techniczne
Ładowność max.1 Nośność max.(7 barów)
23,75 kN
Maks.Ciśnienie podnoszenia 1 Max.Ciśnienie do procesów podnoszenia
8,0 bara
Średnica max.1 średnica maks.
305 mm
Wymagana przestrzeń 1 Wymagana przestrzeń .
335 mm
Wysokość max.1 Max.Wzrost
175 mm
Wysokość min.1 minuta.Wzrost
55 mm
Waga 1 waga
1,03 kg
Siła do upadku do min.wysokość 1 siła przywracająca do wysokości minimalnej

❶Nakrętka/ślepa nakrętka

Długa nakrętka: 25mm

Numer śruby pokrywy górnej: 8 szt

Numer śruby dolnej pokrywy: 8 sztuk

Śruba (nakrętka) górnej pokrywy pokrywy Ząb : M10

Odległość od środka śruby górnej pokrywy:

Dolna śruba pokrywy (nakrętka) Ząb : M10

Odległość od środka śruby dolnej pokrywy:

❷ Otwór gazowy/wlot powietrza/złączka powietrza

Otwór gazowy / wlot powietrza: G1/2

❸Okładka

Średnica górna: 172 mm

Średnica dolnej pokrywy: 172 mm

❹Gumowe mieszki

Naturalna średnica mieszków gumowych: 150 mm

Mieszek gumowy Naturalna wysokość: 115 mm

❺Blok zderzakowy/blok buforowy

Bez bloku zderzaka

❻ Obręcz obręczy / obręcz obręczy

Bez obręczy

Skład przemysłowego elementu sprężyny pneumatycznej ma następujące aspekty

❶Nakrętka / Ślepa Nakrętka– Jak również stała część zespołu pokrywy.Stanowi alternatywę dla systemu montażu śrubowego.Jest to wada wewnętrzna w żelaznej płycie!

❷ Otwór gazowy/wlot powietrza/złączka powietrza – Najczęściej 1/4 NPT, która zapewnia wlot powietrza do miecha gumowego.

❸ Pokrywka- Zwinięty do bardziej wytrzymałej konstrukcji mieszkowej i największej kontroli jakości w fabryce.Umożliwia 100% test szczelności przed wysyłką.

❹Mieszki gumowe- Air Bellows składa się z czterech warstw materiałów: warstwy wewnętrznej, dwuwarstwowego kordu - wzmocnionych tkanin i pokrowca.Konstrukcja kauczuku naturalnego zapewnia – 65F właściwości użytkowe.

❺ Blok zderzaka/blok buforowy - Urządzenie z pełnej gumy lub technicznego tworzywa sztucznego zaprojektowane w celu zapobiegania poważnym uszkodzeniom pojazdu lub zawieszenia w przypadku nagłej utraty ciśnienia powietrza w sprężynie.

❻ Obręcz obręczowa / obręcz obręczowa - Formowany pierścień nawinięty drutem zapewniający stabilność boczną mieszków sprężynowych typu złożonego.

Sprężyny powietrzne GUOMAT mogą wytrzymać co najmniej dwukrotnie żywotność, zawsze nawet cztery razy dłużej niż sprężyny stalowe!

• Prawie nie trzeba ich konserwować.
• Zwiększ żywotność opon i klocków hamulcowych.
• Pozwól ciągnąć cokolwiek;Wyeliminuj drogie koszty wstępu.
• Znacznie zmniejsz uszkodzenia innych elementów pojazdu i konserwacji.
• Powrót do Ciebie na złomowisku, ciężarówka i przyczepa z zawieszeniem pneumatycznym są bardziej wartościowe.
• Pozwalają na idealne zrównoważenie obciążenia między osiami;Pozwalają biegać w jednym z największych ograniczeń prawnych.
• Zmniejsz dyskomfort i ryzyko zmęczenia kierowcy;Popraw efektywność bezpieczeństwa i lojalności kierowcy
• Aby zapewnić płynny załadunek, zmniejsz koszty kosztownych roszczeń ubezpieczeniowych i opakowań.

Rysunekwibroakustyczny V1B20:
