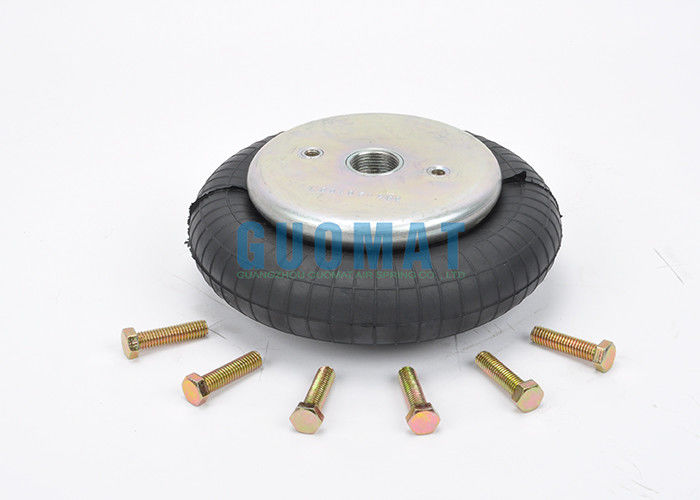

W01-M58-6175 Zestaw przemysłowych poduszek powietrznych, typ 117 Urządzenie o wysokiej wytrzymałości do izolacji konstrukcji

Name: W01-M58-6175 Zestaw przemysłowych poduszek powietrznych, typ 117 Urządzenie o wysokiej wytrzymałości do izolacji konstrukcji
Brand: GUOMAT
SKU: 1B1209S
Rating: 4.9 (105 reviews)

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	GUOMAT
Orzecznictwo:	ISO/TS16949:2009
Numer modelu:	1B1209S

Zapłata:

Minimalne zamówienie:	Do negocjacji
Cena:	Negotiable
Szczegóły pakowania:	mocne pudełko kartonowe lub zgodnie z potrzebami klientów
Czas dostawy:	2-8 dni roboczych
Zasady płatności:	T / T, Western Union, Paypal lub inne
Możliwość Supply:	1000szt/tydzień

Kontakt

Szczegółowy opis produktu

materiał:	Gumowa stal	Firestone:	W01-M58-6175
Gwarancja:	12 miesięcy	Waga:	1,6 kg
Inne nazwy:	Zestaw poduszek powietrznych	Możliwość nacisku:	0,2-0,8 M Pa
ŚRUBA:	2XM8x1,25	Wlot powietrza:	3/4
High Light:	zwinięte sprężyny powietrzne , sprężyny pomocnicze

W01-M58-6175 Zestaw przemysłowych poduszek powietrznych, typ 117 Urządzenie do izolacji o wysokiej wytrzymałości

Parametry techniczne 1B120-9S

❶ Nakrętka / zaślepka
Ząb śruby górnej nakrętki (nakrętki): 2 sztuki XM8x1,25
Odległość środka śruby od górnej pokrywy: 70 mm
Ząb śruby dolnej nakrętki (nakrętki): 2 sztuki XM8x1,25
Odległość środka śruby od dolnej pokrywy: 70 mm
❷ Otwór gazowy / wlot powietrza / łącznik powietrza
Otwór gazowy / wlot powietrza: G 3/4
❸ Pokrywa
Średnica górnej pokrywy (szerokość): 135 mm
Średnica dolnej pokrywy (szerokość): 135 mm
❹ Mieszki gumowe
Mieszek gumowy MAKSYMALNA Średnica: 215 mm
Skok roboczy: od MIN 50 do MAX 115 MM
❺ Blok zderzaka / Blok buforowy
Bez zderzaka
❻ Pierścień obręczy / pierścień pasa
With Girdle Hoop: NO Piece of Girdle Hoop

Masa montażowa: 2,0 kg
Min. ciśnienie - 0 psi
Siła powrotna do min. wysokość - <45LBF / 200 N.
Masa całkowita - 4,4 funta
Min. Wysokość projektowa - 1,97 cala / 50 mm
Wymagana przestrzeń inst. - 9,06 cala / 230 mm
Max. Skok - 3,34 cala / 85 mm

GUOMAT: 1B1209S

Producent oryginalnego sprzętu OEM:

Wzór 117 Konstrukcja o wysokiej wytrzymałości
Nakrętki, 1/4 BSP: W01-M58-6176, W01 M58 6176, W01M586176
Zaślepki, 3/4 BSP: W01-M58-6175, W01 M58 6175, W01M586175
Pierścienie stożkowe ze stali nierdzewnej
40 mm śruby, nakrętki i podkładki: ZOBACZ UWAGA BEZ OW

WLOT POWIETRZA 3/4 NPT:
Firestone: W01-M58-6165, W01M586165, W01 M58 6165
Contitech :: FS 120-9, FS120-9; FS1209
Dunlop (FR): 8''x1 S08101
Bosch: 822419003
Festo: EB-215-80
Norgren: PM / 31081 (8x1)
Weforma: WBE 300-E1
Airtech: 140293
Airtech: 111003 / 1B-190FB:
Megatech: 1S120-9 3/4 M8

WLOT POWIETRZA 1/4 NPT:
Firestone: W01-M58-6166
Contitech: FS 120-9
Dunlop (FR): 8''x1 S08100
Bosch: 822419008
Weforma: WBE 300-E2

ZASTOSOWANIE PNEUMATYCZNE - STATYCZNE WARTOŚCI CHARAKTERYSTYCZNE

Siła F [lbf]
Ciśnienie p [psi]	40	60	80	100	Vol. V [in.³]
H 4,50 cala / 114,3 mm	728	1130	1570	1970 r	110
H 4,00 cala. 101,6 mm	905	1400	1940 r	2390	100
H 3,50 cala / 88,9 mm	1050	1610	2240	2740	90
H 3,00 cala / 76,2 mm	1170	1770	2450	3020	75
H 2,50 cala / 63,5 mm	1270	1900	2630	3260	57

IZOLACJA WIBRACJI - CHARAKTERYSTYKA DYNAMICZNA

Ciśnienie p [psi]	40	60	80	100	120	Vol. V [in.³]
Siła (obciążenie) F [lbf]	801	1,240	1700	2130	2,530	110
Wskaźnik sprężystości c [lbf / in]	709	949	1.190	1,430	1670	110
Częstotliwość naturalna f0 [Hz]	2.9	2.8	2.7	2.6	2.6	110
Wysokość konstrukcyjna H: zalecana 4,33 cala, minimum 3,54 cala
