| Miejsce pochodzenia: | Guangdong, Chiny |
| Nazwa handlowa: | GUOMAT |
| Orzecznictwo: | ISO/TS16949:2009 |
| Numer modelu: | FD 40-10 |
| Minimalne zamówienie: | 1 SZT. |
|---|---|
| Szczegóły pakowania: | Silne pudełko kartonowe lub jako klienci potrzebują |
| Czas dostawy: | 2-8 dni roboczych |
| Zasady płatności: | T / T, Western Union, Paypal lub inne |
| Możliwość Supply: | 1000szt/tydzień |
| Materiał: | Stalowa osłona, mieszek gumowy | Contitech: | FD 40-10 |
|---|---|---|---|
| Otwór gazowy: | G1 / 4 | Śruba ząb: | M8x1,25 |
| Odległość środka śruby: | 20 mm | Średnica pokrywy: | 90 mm |
| Możliwość nacisku: | 0,2-0,8 M Pa | Naturalna wysokość miechów gumowych: | 145 MM |
| High Light: | convoluted air spring,air helper springs |
||

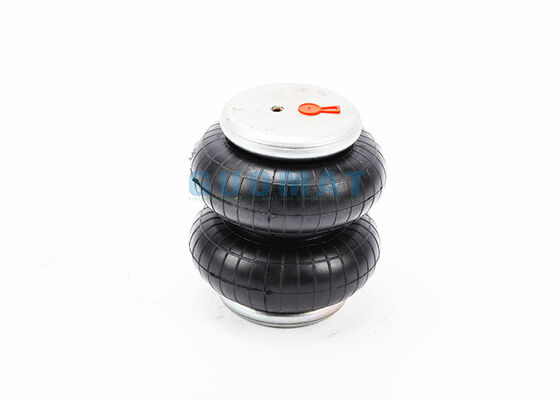

Wiosna powietrza przemysłowego Fd 40-10 Czy wlot powietrza G1 / 8 jest połączony z nakrętką M8x1.25
FD 40-10
FD 40-10 CI
Contitech FD 40-10
Podwójny siłownik powietrza konwekcyjnego
M8: maks. 25 Nm
G1 / 8: maks. 25 Nm
Typ Nr zamówieniowy Zawieszenie gumowe tylko 72586 z zaciskanymi płytami, G1 / 8 wlot powietrza 10 mm excentrical 2682001000 ze stalową blachą zaciskową, wlot powietrza G1 / 8 0 mm ekscentryczny 61755
❶ nakrętka nakrętka / ślepy
Górna pokrywa śruby (nakrętka) Ząb: 2 szt. X M8X1.25
Środek ślimaka Odległość płyty górnej pokrywy: 20 mm
Oślepkowa płytka okrągła (nakrętka) Ząb: 2 szt. X M8X1.25
Środek ślimaka Odległość płyty dolnej: 20 mm
❷ Złącze gazowe / odpowietrznik / odpowietrznik
Gniazdo gazu / wlot powietrza: G1 / 8 Wlot powietrza połączony jest z nakrętką
❸ Płytka osłonowa
Górna pokrywa Średnica (szerokość): 90 mm
Dolna średnica płyty (szerokość): 90 mm
❹ Gumowe mieszki
Kulki gumowe Średnica naturalna: 125mm
Gumowe mieszki Naturalna wysokość: 145 mm
❺ Blok zderzaka / blok buforowy
Bez bloku zderzaka
❻ Pierścień mocujący / pierścień uszczelniający
Z Girdle Hoop: Jeden kawałek pętli

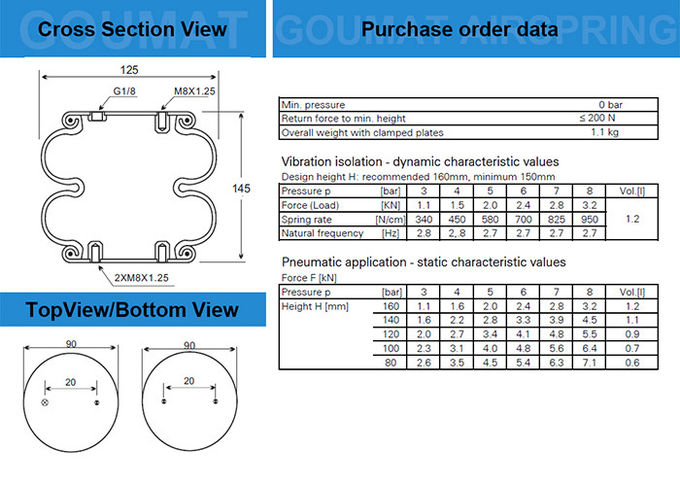

Obrazy przedstawiają informacje:
Dane techniczne
Izolacja drgań - dynamiczne wartości charakterystyczne
Zastosowanie pneumatyczne - statyczne wartości charakterystyczne
| GWIAZDA NIE | Oznaczenie produktu | Ładowność w | Częstotliwość naturalna w | Zalecana wysokość robocza | Wymagana średnica instalacji | ||
| 5 barów | 8 barów | 5 barów | 8 barów | ||||
| Podwójna Convolution Air Spring | |||||||
| FD 40 10 | FD 40-10 | 1,95 | 3,2 | 2,7 | 2,7 | 160 | 160 |
| FD 70 13 | FD 70-13 | 3,1 | 5 | 2,5 | 2,5 | 175 | 180 |
| FD 110 15 | FD 110-15 | 5,6 | 9,2 | 2,2 | 2,1 | 175 | 215 |
| FD 120 17 | FD 120-17 | 6,5 | 10,6 | 2 | 2 | 190 | 230 |
| FD 120 20 | FD 120-20 | 7,8 | 12,7 | 1,8 | 1,7 | 205 | 235 |
| FD 138 18 | FD 138-18 | 6,9 | 11,2 | 2 | 2 | 200 | 245 |
| FD 200 19 | FD 200-19 | 9 | 14,5 | 1,9 | 1,9 | 210 | 265 |
| FD 200 22 | FD 200-22 | 10,3 | 16,5 | 1,7 | 1,6 | 220 | 265 |
| FD 200 25 | FD 200-25 | 10,2 | 16,5 | 1,7 | 1,7 | 254 | 275 |
| FD 210 22 | FD 210-22 | 11,6 | 19,4 | 1,8 | 1,7 | 220 | 300 |
| FD 330 22 | FD 330-22 | 16,7 | 27,6 | 1,8 | 1,7 | 240 | 340 |
| FD 412 18 | FD 412-18 | 18,3 | 30 | 1,8 | 1,8 | 220 | 350 |
| FD 530 22 | FD 530-22 | 25,8 | 42 | 1,8 | 1,7 | 250 | 400 |
| FD 530 30 | FD 530-30 | 29,3 | 48,2 | 1,6 | 1,5 | 260 | 415 |
| FD 530 35 | FD 530-35 | 31,6 | 51,2 | 1,5 | 1,4 | 285 | 420 |
| FD 960 22 | FD 960-22 | 45,6 | 71,5 | 1,6 | 1,6 | 240 | 490 |
| FD 1330 25 | FD 1330-25 | 65,3 | 103,9 | 1,6 | 1,5 | 240 | 570 |
| FD 1710 25 | FD 1710-25 | 86,6 | 136,6 | 1,6 | 1,5 | 240 | 620 |
| FD 2380 24 | FD 2380-24 | 114,9 | 186,1 | 1,6 | 1,5 | 240 | 710 |
| FD 2870 30 | FD 2870-30 | 138,7 | 217,6 | 1,5 | 1,4 | 265 | 760 |
| FD 5450 28 | FD 5450-28 | 260,8 | 415,3 | 1,4 | 1,3 | 280 | 1000 |
