| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | GUOMAT |
| Orzecznictwo: | ISO/TS16949:2009 |
| Numer modelu: | 2B3400 |
| Minimalne zamówienie: | 1 SZT. |
|---|---|
| Szczegóły pakowania: | Silne pudełko kartonowe lub jako klienci potrzebują |
| Czas dostawy: | 2-8 dni roboczych |
| Zasady płatności: | T / T, Western Union, Paypal lub inne |
| Możliwość Supply: | 1000szt/tydzień |
| Materiał: | Stalowa osłona, mieszek gumowy | Ognisty kamień: | W01-358-3400 |
|---|---|---|---|
| DOBRY ROK: | 2B7-540 | American Carrier: | 8003-009 |
| Waga zestawu:: | 4,6 funta | Maksymalna średnica: | 8 cali |
| Możliwość nacisku: | 0,2-0,8 M Pa | Wysokość projektowa: | 6-7 cali |
| High Light: | convoluted air spring,air suspension parts |
||

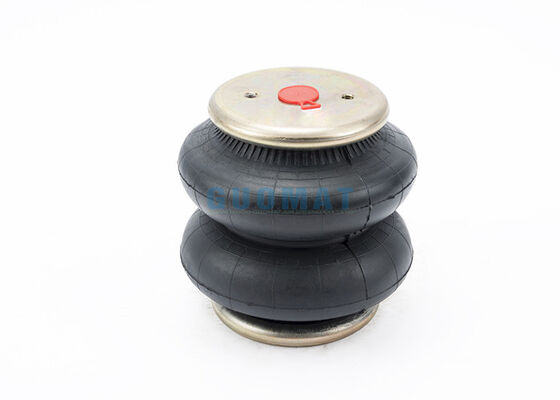

Industrial Air Spring 2B7-540 / 2B7 540 Cross Firestone Numer części W01-358-3400
Opis W01-358-3400:
GUOMAT 2B3400 jest produkowany przez fabrykę GUOMAT 2B3400 resory pneumatyczne stosowane są nie tylko w samochodach ciężarowych i przyczepach, ale także jako przenośniki wibracyjne, takie jak duże suszarki, separatory odśrodkowe, współrzędnościowe stoły pomiarowe i maszyny oraz pralki komercyjne. 2B3400 podwójna poduszka powietrzna przewijana może całkowicie zastąpić Firestone W01-358-3400Sprężyna powietrzna Firestone;parametry techniczne GUOMAT2B3400 są takie same jak Firestone W01-358-3400 Sprężyna powietrzna Firestone, wskazująca, że GUOMAT 2B3400 Sprężyna pneumatyczna z przewijaniem gazowym nie będzie używać żadnych wewnętrznych elastycznych części formowanych zgrubień. liczba miechów gumowych wynosi 224, a element elastyczny jest połączony z końcem wspornika poprzez zaciśnięcie materiału między płytą górną a płytą dolną dostosowując go do odpowiedniej średnicy.
GUOMAT 2B3400 Dane techniczne
GUOMAT Numer części: 2B3400
Numer płyty górnej Firestone: 3450
Numer tłoka Firestone: 3436
Numer mieszków Firestone: 224
Numer części Goodyear: 2B7-540 / 2B7 540 / 2B7540
Amerykański numer przewoźnika: 8003-009
Numer części Firestone: W01-358-3400 / W01 358 3400 / W013583400
Numer zamówienia Firestone: W01-358-3400
Miech nr: 224
Waga zespołu: 4,6 funta
Wysokość projektu: 6-7 cali
Ładowność przy 20 psig: 342 lbsf
Nośność przy 60 psig: 1026 funtów
Ładowność przy 90 psig: 1539 funtów siły
Maksymalna średnica: 8 cali
Temperatura pracy: od 56 ° C do -53 ° C
Przemysłowe zawieszenie pneumatyczne / siłownik pneumatyczny Firestone 224C Sprężyna pneumatyczna, płyta dociskowa typu 1, (2) Ślepa nakrętka 3 / 8-16 w środku 3,75 ", 1/4" NPT Port środkowy WO1-358-3400, 224C2BN 1 / 4NPT 2BN.
Wysokość po kompresji: 2,75 cala
Numer tablicy rejestracyjnej: 3450
Szerokość płyty górnej: 5,31 cala
Nr tłoka: 3436
Szerokość tłoka: 5,31 cala
Numer miecha Firestone: 224
Numer części Goodyear: 2B7-540
Numer American Airlines: 8003-009
Dane GUOMAT 2B3400
❶Nakrętka / ślepa nakrętka
Śruba (nakrętka) płyty górnej pokrywy ząb: 2 szt.X 3 / 8-16UNC
Odległość od środka śruby górnej pokrywy: 70 mm
Śruba (nakrętka) płyty dolnej pokrywy ząb: 2 szt.X 3 / 8-16UNC
Odległość od środka śruby dolnej płyty pokrywy: 70 mm
❷ Otwór gazowy / wlot powietrza / złączka powietrza
Otwór gazowy / wlot powietrza: 1 / 4NPTF
Odległość środka śruby między otworem gazowym a nakrętką: 35 mm
❸ Pokrywka
Średnica płyty górnej pokrywy (szerokość): 132 mm / 5,31 cala
Średnica płyty dolnej pokrywy (szerokość): 132 mm 5,31 cala
❹Mieszki gumowe
Mieszek gumowy MAX Średnica: 203 mm
Skok roboczy: MIN 75 mm do MAX 230 mm
Maksymalna wysokość: 230 mm
Minimalna wysokość (wysokość po obniżeniu): 75 mm / 2,75 cala
Wysokość skoku: 155 mm
❺ Blok zderzaka / Blok bufora
Bez bloku zderzaka
❻ Obręcz / Pierścień pasa
Z obręczą: jeden kawałek obręczy
GUOMAT 2B3400Dane szczegółowe:
Inne rodzaje podwójnej zwiniętej sprężyny powietrznej do maszyn przemysłowych i szczegółowe parametry techniczne
| Numer GUOMAT | Numer zespołu | Max OD @ 100 PSIG (cale) | Projektowy zakres obciążenia (funty) | Projektowy zakres wysokości (cale) | Skok użyteczny (cale) | Minimalna wysokość komp. (Cale) | Maksymalna wysokość (cale) | W zestawie zderzak | Przybliżony procent izolacji | Rozmiar złącza powietrza (cale) | |||
| Dla częstotliwości dystrybucji: | |||||||||||||
| 435 CPM | 870 CPM | 1160 CPM | 1750 CPM | ||||||||||
| 2B12 309 | 2B12-309 | 13 | 900 - 7205 | 7,5 - 9,5 | 6.9 | 4.2 | 11.1 | TAK | 92 | 98 | 98 | 99 | 1/4 OS |
| 2B12 318 | 2B12-318 | 13 | 900 - 7205 | 7,5 - 9,5 | 6.9 | 4.2 | 11.1 | TAK | 92 | 98 | 98 | 99 | 3/4 OS |
| 2B12 416 | 2B12-416 | 13.7 | 1300 - 8100 | 7,5 - 9,5 | 10.9 | 3.5 | 14.4 | NIE | 92 | 98 | 99 | 99 | 1/4 OS |
| 2B12 419 | 2B12-419 | 13.7 | 1300 - 8100 | 7,5 - 9,5 | 10.9 | 3.5 | 14.4 | NIE | 92 | 98 | 99 | 99 | 3/4 OS |
| 2B12 425 | 2B12-425 | 13 | 900 - 7205 | 7,5 - 9,5 | 7.6 | 3.5 | 11.1 | NIE | 92 | 98 | 98 | 99 | 1/4 OS |
| 2B12 429 | 2B12-429 | 13 | 900 - 7205 | 7,5 - 9,5 | 7.6 | 3.5 | 11.1 | NIE | 92 | 98 | 98 | 99 | 3/4 OS |
| 2B12 437 | 2B12-437 | 13 | 900 - 7205 | 7,5 - 9,5 | 7.6 | 3.5 | 11.1 | NIE | 92 | 98 | 98 | 99 | 1/4 C |
| 2B12 440 | 2B12-440 | 13.7 | 1300 - 8100 | 7,5 - 9,5 | 10.6 | 3.8 | 14.4 | TAK | 92 | 98 | 99 | 99 | 1/4 CS |
| 2B14 352 | 2B14-352 | 15.1 | 1500 - 11 100 | 7,5 - 9,5 | 7.8 | 3.5 | 11.3 | NIE | 93 | 98 | 99 | 99 | 3/4 OS |
| 2B14 353 | 2B14-353 | 15.1 | 1500 - 11 100 | 7,5 - 9,5 | 6.4 | 4.9 | 11.3 | TAK | 93 | 98 | 99 | 99 | 3/4 OS |
| 2B14 354 | 2B14-354 | 15.1 | 1500 - 11 100 | 7,5 - 9,5 | 7.8 | 3.5 | 11.3 | NIE | 93 | 98 | 99 | 99 | 1/4 OS |
| 2B14 355 | 2B14-355 | 15.1 | 1500 - 11 100 | 7,5 - 9,5 | 6.4 | 4.9 | 11.3 | TAK | 93 | 98 | 99 | 99 | 1/4 OS |
| 2B14 362 | 2B14-362 | 16 | 2000 - 13 100 | 7,5 - 9,5 | 11.7 | 3.5 | 15.2 | NIE | 93 | 98 | 99 | 99 | 1/4 OS |
| 2B14 363 | 2B14-363 | 16 | 2000 - 13 100 | 7,5 - 9,5 | 11.7 | 3.5 | 15.2 | NIE | 93 | 98 | 99 | 99 | 3/4 OS |
| 2B14 452 | 2B14-452 | 16 | 2000 - 13 100 | 7,5 - 9,5 | 11 | 4.2 | 15.2 | TAK | 93 | 98 | 99 | 99 | 1/4 OS |
| 2B15 375 | 2B15-375 | 16.7 | 2000 - 12300 | 7,5 - 9,5 | 9.3 | 3.5 | 12.8 | NIE | 93 | 98 | 99 | 99 | 1/4 OS |
| 2B15 376 | 2B15-376 | 16.7 | 2000 - 12300 | 7,5 - 9,5 | 7.9 | 4.9 | 12.8 | TAK | 93 | 98 | 99 | 99 | 1/4 OS |
| 2B15 377 | 2B15-377 | 16.7 | 2000 - 12300 | 7,5 - 9,5 | 9.3 | 3.5 | 12.8 | NIE | 93 | 98 | 99 | 99 | 3/4 OS |
| 2B15 378 | 2B15-378 | 16.7 | 2000 - 12300 | 7,5 - 9,5 | 7.9 | 4.9 | 12.8 | TAK | 93 | 98 | 99 | 99 | 3/4 OS |
| 2B19 8423 | 2B19-8423 | 20.5 | 3200 - 23,700 | 7,0 - 10,0 | 8.75 | 3.25 | 12 | ** | 92 | 97 | 98 | 99 | ** |
| 2B19 8433 | 2B19-8433 | 20.5 | 3200 - 23,700 | 7,0 - 10,0 | 8.75 | 3.25 | 12 | ** | 92 | 97 | 98 | 99 | ** |
| 2B22 8529 | 2B22-8529 | 23 | 5200 - 31 700 | 7,0 - 9,0 | 9.25 | 3.25 | 12.5 | ** | 93 | 97 | 98 | 99 | ** |
| 2B22 8539 | 2B22-8539 | 23 | 5200 - 31 700 | 7,0 - 9,0 | 9.25 | 3.25 | 12.5 | ** | 93 | 97 | 98 | 99 | ** |
