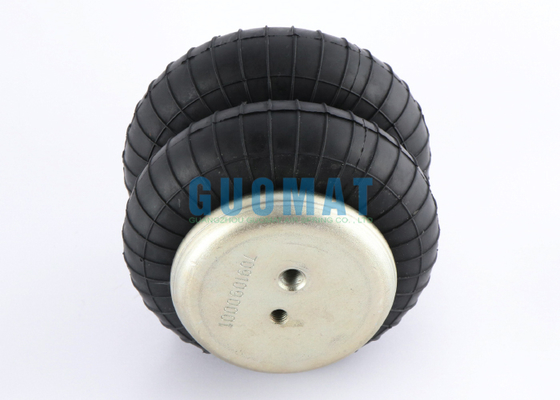

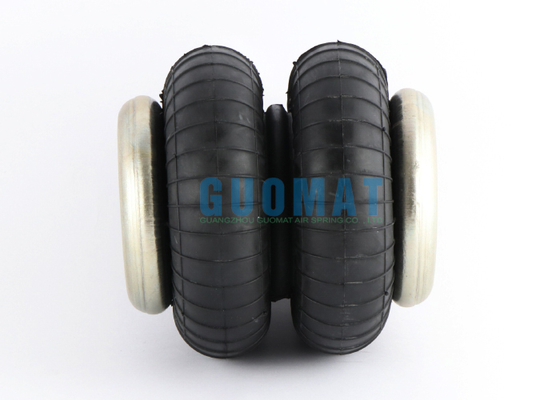

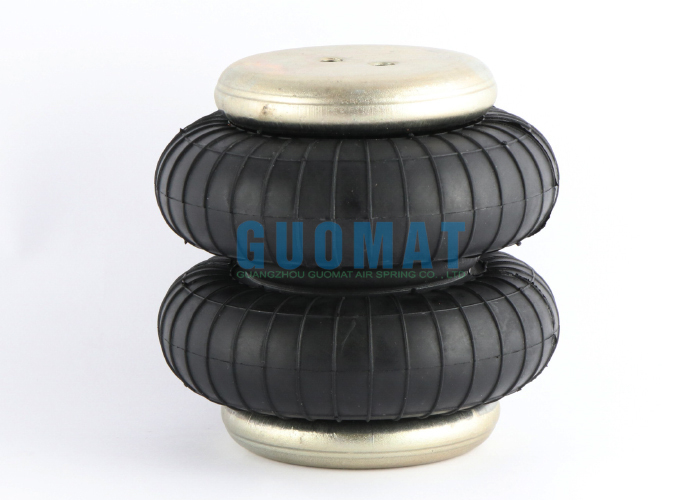

FD 40-10 Dostawcy miechów pneumatycznych z gumy ConTetich G1/8, przemysłowe poduszki pneumatyczne wypełnione gazem

Szczegóły Produktu:

Miejsce pochodzenia:	Guangzhou, Chiny
Nazwa handlowa:	GUOMAT
Orzecznictwo:	ISO/TS16949:2009
Numer modelu:	2B4060

Zapłata:

Minimalne zamówienie:	5pcs
Cena:	USD59.9-69.9/PC
Szczegóły pakowania:	Silny pudełko kartonowe lub jako wymagania klientów
Czas dostawy:	3-7 dni roboczych
Zasady płatności:	L/C, T/T, Western Union lub inne
Możliwość Supply:	1000pcs/tydzień

Kontakt

Szczegółowy opis produktu

Styl:	Pojedyncza zwinięta sprężyna powietrzna	Tworzywo:	Guma i stal
Gwarancja:	1 rok	Złożone:	1
Nazwa produktu:	Sprężyna powietrzna, poduszka powietrzna, balon powietrza, mieszki powietrzne	Wymiar:	OEM/standardowy rozmiar
Działanie:	Wypełniony gazem	Jakość:	Testowane 100%
Podkreślić:	G1/8 Przemysłowa sprężyna powietrzna , Gumowe węgle powietrzne dostawcy , zestawy sprężynowe powietrzne napełnione gazem

Dostawcy miechów pneumatycznych z gumy ConTetich FD 40-10 G1/8, wypełnionych gazem, przemysłowych worków ze sprężyną powietrzną

Atrybuty produktu

Atrybut	Wartość
Styl	Pojedyncza sprężyna pneumatyczna o kształcie falistym
Materiał	Guma i stal
Gwarancja	1 rok
Zwoje	1
Nazwa produktu	Sprężyna pneumatyczna, poduszka powietrzna, balon pneumatyczny, miech pneumatyczny
Wymiar	Rozmiar OEM/standardowy
Działanie	Wypełniony gazem
Jakość	100% przetestowane

Szczegóły produktu

Marka: GUOMAT

Numer części producenta: 2B4060

Gwarancja producenta: 12 miesięcy

Materiał: Guma + stal

Kolor: Czarny

Miejsce pochodzenia: Guangzhou, Chiny

Certyfikacja: ISO/TS16949:2009

Pakowanie: Opakowanie neutralne

Jakość: Wysoka jakość

Numery referencyjne

ContiTech:FD40-10
ContiTech:FD 40-10
ContiTech:FD 40-10 Cl G1/8
ContiTech:FD 40-10 C1 2682 001000
ContiTech:FD 40-10 Cl G1/8 M8
ContiTech:FD 40-10 1/8 M8
ContiTech Bellow:FD 40-10/FD 40 10/FD4010
Festo:EB-145-100/EB 145 100/EB145100

Dane techniczne

Wysokość naturalna: 145 mm
Średnica zewnętrzna naturalna miecha gumowego: 125 mm
Średnica płyty czołowej: 90 mm
Otwór powietrzny: G1/8
Otwór gwintowany: M81.25
Odległość między otworami gwintowanymi i otworami powietrznymi: 20 mm
Odległość między otworami gwintowanymi: 20 mm

Typy sprężyn pneumatycznych

Typ pojedynczy falisty	Typ podwójny falisty	Typ potrójny falisty
FS 40-6 CI	FD 40-10 CI	FT 330-29 CI
FS 50-5 CI	FD 70-13 CI	FT 430-32 CI
FS 70-7 CI	FD 110-15 CI	FT 530-32 CI
FS 100-10 CI	FD 120-17 CI	FT 530-35 CI
FS 120-9 CI	FD 120-20 CI	FT 960-34 CI
FS 120-10 CI	FD 200-19 CI	FT 1330-35 CI
FS 120-12 CI	FD 200-22 CI
FS 200-10 CI	FD 200-25 CI
FS 330-11 CI	FD 330-22 CI
FS 330-14 CI	FD 330-30 CI
FS 530-11 CI	FD 530-22 CI
FS 530-14 CI	FD 530-30 CI
FS 960-12 CI	FD 530-35 CI
FS 1330-11 CI	FD 960-22 CI
	FD 1330-25 CI

Typowe specyfikacje gwintów interfejsu

Oznaczenie gwintu	Typ gwintu	Nazwa standardowa	Główne przeznaczenie	Wymiar	Skok	Metoda uszczelniania	Uwagi i ostrzeżenia
G1/2	Brytyjski gwint rurowy	BSPP (równoległy)	Wlot/wylot powietrza	20,955 mm	1,814 mm	Uszczelka O-ring lub podkładka (uszczelnienie czołowe)	Jeden z najpopularniejszych portów do połączeń pneumatycznych. Wymaga szybkozłącza G1/2 lub złącza pneumatycznego.
G1/4	Brytyjski gwint rurowy	BSPP (równoległy)	Wlot/wylot powietrza	13,157 mm	1,337 mm	Uszczelka O-ring lub podkładka (uszczelnienie czołowe)	Powszechnie używany do czujników ciśnienia, manometrów lub mniejszych przewodów. Wymaga złącza G1/4
3/8UNC	Gwint zunifikowany	UNC (gruby)	Montaż/mocowanie	9,525 mm	1,058 mm	Nie do uszczelniania (mocowanie mechaniczne)	TO NIE jest port powietrzny! To otwór montażowy na śruby do zabezpieczenia sprężyny lub przymocowania złączek. Użyj śruby 3/8" UNC.
M8	Gwint metryczny	ISO Metryczny (Standardowy gruby)	Montaż/mocowanie	8,0 mm	1,25 mm	Nie do uszczelniania (mocowanie mechaniczne)	TO NIE jest port powietrzny! Używany do przykręcania. Powszechny w europejskich i azjatyckich maszynach. Użyj śruby M8. Sprawdź klasę (np. 8.8, 10.9).
M10	Gwint metryczny	ISO Metryczny (Standardowy gruby)	Montaż/mocowanie	10,0 mm	1,5 mm	Nie do uszczelniania (mocowanie mechaniczne)	TO NIE jest port powietrzny! Większy otwór montażowy do zastosowań o większym obciążeniu. Użyj śruby M10. Sprawdź klasę (np. 8.8, 10.9).
