OEM S-300-2 YOKOHAMA Sprężyna pneumatyczna gumowa F-300-2 Przemysłowe poduszki powietrzne do wykrawania
OEM Odniesienie krzyżowe:
GUOMAT Nr części: F-300-2
YOKOHAMA S-300-2R
YOKOHAMA S 300 2R
YOKOHAMA S-300-2
YOKOHAMA S 300 2
YOKOHAMA S300-2R
Specyfikacje i szczegółowe parametry techniczne: F-300-2
| Rozmiar modelu |
Wysokość H (mm) |
Typowy maksymalny skok (mm) |
Kompresja Maks. Średnica zewnętrzna (mm) |
Wysokość standardowa, wartość przybliżona przy ciśnieniu wewnętrznym 0,49 MPa |
Maksymalne ciśnienie wewnętrzne (MPA) |
Awaria ciśnienia wewnętrznego (MPA) |
| Wysokość konstrukcyjna |
Maks. Wysokość |
Min. Wysokość |
Powierzchnia efektywna (cm2) |
Objętość (L) |
Obciążenie (KN) |
Współczynnik sprężystości dynamicznej (n/mm) |
Częstotliwość drgań własnych (Hz) |
| F-300-4 |
206 |
326 |
111 |
±80 |
360 |
710 |
15.5 |
34.7 |
324 |
1.5 |
0.88 |
3.9-4.9 |
| F-300-3 |
152 |
242 |
82 |
±60 |
360 |
710 |
11.2 |
34.7 |
490 |
1.9 |
0.88 |
3.9-4.9 |
| F-300-2 |
98 |
158 |
53 |
±40 |
360 |
710 |
7.4 |
34.7 |
745 |
2.3 |
0.88 |
3.9-4.9 |
| F-300-1 |
72 |
117 |
40 |
±30 |
400 |
710 |
5.6 |
34.7 |
1108 |
2.8 |
0.69 |
2.9-3.9 |
MODEL YOKOHAMA
| S-50-2 |
S-60-2 |
S-90-3 |
S-100-4 |
| S-50-3 |
S-60-3 |
|
S-100-3 |
| |
S-60-4 |
|
S-100-2 |
| |
|
|
|
| S-120-4 |
S-160-4 |
S-200-4 |
S-220-4 |
| S-120-3 |
S-160-3 |
S-200-3 |
S-220-3 |
| S-120-2 |
S-160-2 |
S-200-2 |
S-220-2 |
| |
S-160-1 |
|
|
| |
|
|
|
| S-240-4 |
S-300-4 |
S-350-4 |
S-400-5 |
| S-240-3 |
S-300-3 |
S-350-3 |
S-400-4 |
| S-240-2 |
S-300-2 |
S-350-2 |
S-400-3 |
| S-240-1 |
S-300-1 |
S-350-1 |
S-400-2 |
| |
|
|
|
| S-450-5 |
S-500-5 |
S-550-3 |
S-600-5 |
| S-450-4 |
S-500-4 |
S-550-2 |
S-600-4 |
| S-450-3 |
S-500-3 |
|
S-600-3 |
| S-450-2 |
S-500-2 |
|
S-600-2 |
| S-450-1 |
|
|
S-600-1 |
Cechy sprężyn pneumatycznych do pras
Sprężyny pneumatyczne do pras (znane również jako poduszki powietrzne lub sprężyny pneumatyczne) wykorzystują sprężone powietrze jako medium elastyczne. Są szeroko stosowane w prasach, głównie do amortyzacji, pochłaniania wstrząsów, równoważenia obciążenia lub zasilania ciśnieniem.
1. Regulowana elastyczność i duża zdolność adaptacji do obciążenia
Regulowane ciśnienie powietrza: Dostosowując ciśnienie powietrza, sztywność i nośność sprężyny można elastycznie regulować, aby spełnić wymagania różnych procesów tłoczenia (takich jak zmienne formy i wagi obrabianych przedmiotów).
Równoważenie obciążenia: Skutecznie równoważą ciężar suwaka lub formy, zmniejszając wibracje mechaniczne i poprawiając dokładność tłoczenia.
2. Doskonała amortyzacja i pochłanianie wstrząsów
Absorpcja energii uderzenia: Podczas procesu tłoczenia sprężyny pneumatyczne pochłaniają siłę uderzenia generowaną przez szybki ruch suwaka, zmniejszając wibracje i hałas maszyny oraz chroniąc konstrukcję formy i sprzętu.
Płynny ruch: Zapewniają elastyczną kontrolę skoku, unikają sztywnych kolizji i wydłużają żywotność sprzętu.
3. Szybka reakcja i doskonała wydajność dynamiczna
Sprężyny pneumatyczne oferują szybką reakcję na kompresję i odbicie, dzięki czemu nadają się do operacji tłoczenia o wysokiej częstotliwości (takich jak szybkie maszyny do wykrawania) i utrzymują stabilną wydajność.
4. Długa żywotność i łatwa konserwacja
Brak tarcia mechanicznego: W porównaniu z tradycyjnymi sprężynami metalowymi lub amortyzacją hydrauliczną, sprężyny pneumatyczne nie mają wewnętrznych części mechanicznych, co skutkuje mniejszym zużyciem i dłuższą żywotnością.
Niski koszt konserwacji: Wymagane są regularne kontrole szczelności powietrza i ciśnienia powietrza, eliminując potrzebę częstej wymiany części.
5. Oszczędność energii i przyjazność dla środowiska: Opierając się wyłącznie na sprężonym powietrzu jako źródle zasilania, nie jest wymagany olej hydrauliczny, co zapobiega wyciekom oleju i zanieczyszczeniom środowiska, a także zmniejsza zużycie energii.
6. Elastyczna instalacja i małe zajęcie przestrzeni: Kompaktowa konstrukcja pozwala na instalację wokół suwaka, stołu roboczego lub formy zgodnie z wymaganiami konstrukcyjnymi prasy, oferując wysoką adaptowalność.
7. Precyzyjna kontrola (aplikacje wysokiej klasy): W połączeniu z czujnikiem ciśnienia i systemem sterowania umożliwia regulację ciśnienia powietrza w czasie rzeczywistym, umożliwiając precyzyjną kontrolę siły amortyzacji lub wyrzutu (np. w precyzyjnych prasach tłoczących lub zautomatyzowanych liniach produkcyjnych).

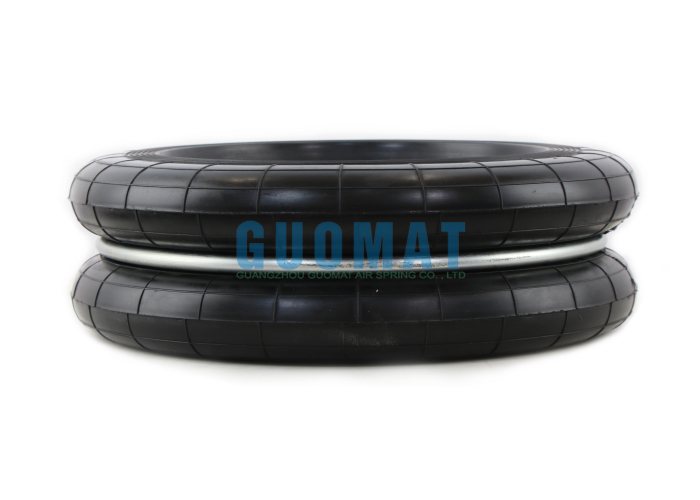

Powiązany obraz F-300-2
