FD 614-26 Contitech Kołnierzowa poduszka pneumatyczna 14"1/2x2 Gumowy mieszek pneumatyczny do maszyny do produkcji kartonów

FD 614-26 Contitech Sprężyna pneumatyczna kołnierzowa 14"1/2x2 Gumowy mieszek pneumatyczny do maszyn do produkcji kartonów

Informacje o produkcie

Marka: GUOMAT

Nazwa produktu: GUOMAT Podwójna sprężyna pneumatyczna

Model nr: 14.5X2

Gwarancja: 1 rok

Materiał: Guma + Aluminium

Firestone: W01R584064

Contitech: FD 614-26 DS

Norgren: M/31142

Dunlop: SP1556

MOQ: 6 sztuk

Pakowanie: Pakowanie kartonowe

Numery OEM

Dane techniczne

Wysokość konstrukcyjna: 250 mm
Maksymalna wysokość: 340 mm
Minimalna wysokość: 75 mm
Średnica pokrywy: 310 mm
Gwint śruby: M10
Odległość między osiami gwintów śrub: 282,5 mm
Maksymalna średnica zewnętrzna: 400 mm

Sprężyny pneumatyczne kołnierzowe są używane w maszynach do produkcji kartonów

1. Główne scenariusze zastosowań

(1) Jednostka wykrawania
Funkcja: Silne uderzenia i wibracje generowane podczas wykrawania kartonów.

Zastosowanie: Sprężyny pneumatyczne kołnierzowe są instalowane pod matrycą wykrawającą jako element buforowy, aby pochłaniać siłę uderzenia, redukować wibracje sprzętu i chronić precyzyjne narzędzia i łożyska.

Zalety: W porównaniu ze sprężynami metalowymi, tłumienie sprężyn pneumatycznych jest regulowane i może spełniać wymagania wykrawania tektury o różnych grubościach.

(2) System podawania i transportu
Funkcja: Podczas podawania papieru z dużą prędkością konieczne jest utrzymanie płynnego transportu tektury, aby uniknąć zacięć lub przesunięć.

Zastosowanie: Sprężyny pneumatyczne kołnierzowe służą do podtrzymywania taśm przenośników lub wsporników rolek, regulacji wysokości poprzez ciśnienie powietrza, kompensacji tolerancji mechanicznych i zapewnienia płynnego transportu tektury.

Zalety: Szybka reakcja dynamiczna i redukcja odchyleń tektury spowodowanych wibracjami.

(3) Jednostka składania i klejenia
Funkcja: Mechanizm składania musi precyzyjnie kontrolować nacisk, aby uniknąć zgniatania tektury.

Zastosowanie: Sprężyny pneumatyczne zapewniają kontrolowaną siłę podparcia, równoważą nacisk ramienia składającego i dostosowują się do różnych grubości tektury (takich jak tektura falista lub karton).

Zalety: Regulowane ciśnienie powietrza, aby uniknąć uszkodzenia materiałów przez nadmierne ciśnienie.

(4) Układarka
Funkcja: Gotowe kartony muszą być powoli opuszczane i odporne na wstrząsy podczas układania.

Zastosowanie: Sprężyny pneumatyczne kołnierzowe są instalowane pod platformą układania, aby pochłaniać uderzenia spadających kartonów, redukować hałas i zmęczenie konstrukcji.

Zalety: Wydłużenie żywotności sprzętu i obniżenie kosztów konserwacji.

2. Zalety sprężyn pneumatycznych kołnierzowych
Precyzyjna kontrola wysokości: Poprzez regulację ciśnienia powietrza, może dostosować się do różnych grubości tektury lub wymagań procesowych.

Amortyzacja i redukcja hałasu: Redukcja wibracji podczas pracy z dużą prędkością i poprawa stabilności sprzętu (szczególnie ważne dla precyzyjnych maszyn do wykrawania).

Długa żywotność: Brak problemów ze zmęczeniem metalu, odporność na zużycie i korozję, odpowiednie do wilgotnych lub zakurzonych środowisk w fabrykach kartonów.

Łatwa konserwacja: Konstrukcja modułowa, łatwa wymiana i skrócenie przestojów.

3. Zalecenia dotyczące wyboru
Wymagania dotyczące obciążenia: Wybierz nośność sprężyny zgodnie z obciążeniem statycznym/dynamicznym części podpierającej (należy wziąć pod uwagę ciężar tektury + siłę bezwładności mechanicznej).

Przestrzeń montażowa: Konstrukcja kołnierzowa jest odpowiednia do kompaktowej przestrzeni, a rozstaw otworów na śruby i skok muszą być potwierdzone, aby pasowały do konstrukcji sprzętu.

Dostosowanie do środowiska: Jeśli środowisko jest zakurzone, zaleca się wybór modelu z osłoną przeciwpyłową (taką jak gumowy mieszek ochronny).

4. Typowe przypadki
Linia produkcyjna tektury falistej: Używaj sprężyn pneumatycznych w wykrawarkach i układarkach, aby zmniejszyć wpływ wibracji na dokładność rejestracji druku.

Wykrawarka: Używaj sprężyn pneumatycznych kołnierzowych do podtrzymywania platformy narzędziowej, aby poprawić spójność cięcia.

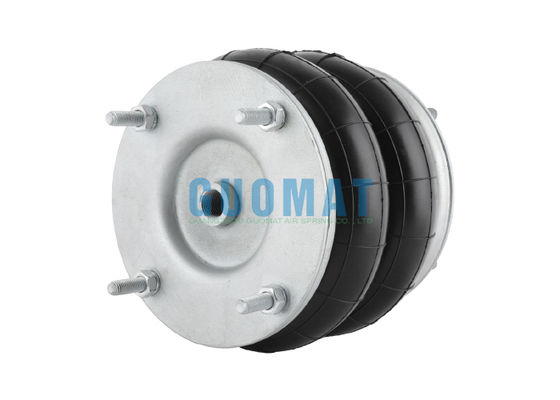

Zdjęcie dla sprężyny pneumatycznej kołnierzowej 14.5X2
