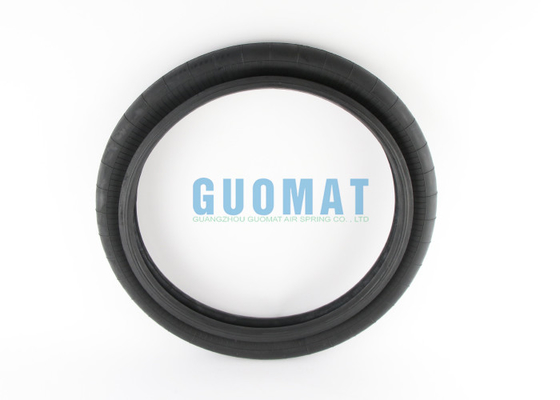

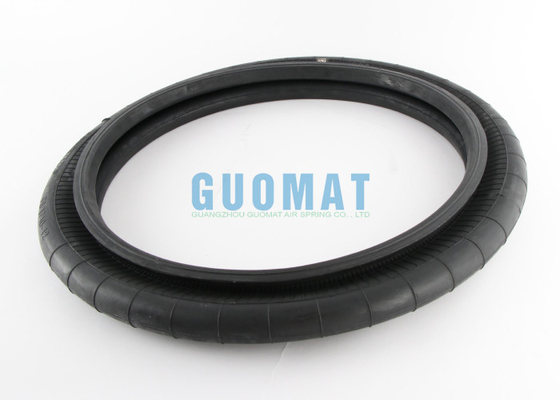

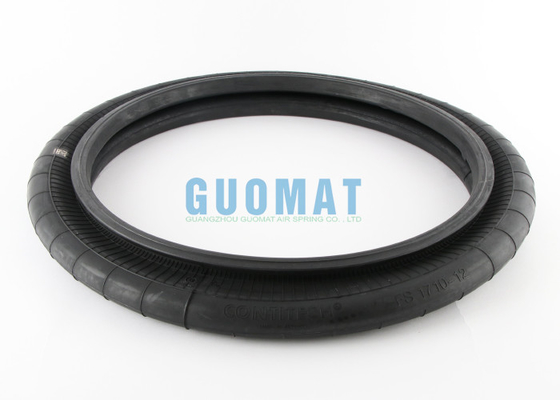

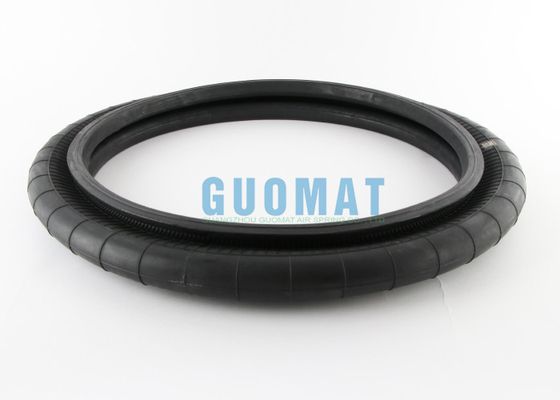

FS 1710-12 RS Contitech Pojedynczy mieszek pneumatyczny 45mm Śruby Kołnierzowe Sprężyna pneumatyczna z pierścieniami

Szczegóły Produktu:

Miejsce pochodzenia:	Guangdong, Chiny
Nazwa handlowa:	GUOMAT
Orzecznictwo:	ISO/TS16949:2009
Numer modelu:	FS1710-12

Zapłata:

Minimalne zamówienie:	6 SZT
Cena:	$159.9-199.9/pc
Szczegóły pakowania:	Mocne pudełko kartonowe lub zgodnie z potrzebami klientów
Czas dostawy:	2-8 dni roboczych
Zasady płatności:	T/T, Western Union, L/C
Możliwość Supply:	1000szt./tydzień

Kontakt

Szczegółowy opis produktu

Gwarancja:	12 miesięcy	Główny materiał:	Kauczuk
Zastosowanie:	Dla Maszyny Przemysłowej	Flanka:	- Tak, proszę.
Inne nazwy:	Pierścienie z koralików Air Spring	Contitech:	Fs 1710-12
Udar:	55 mm-177 mm	Kolor:	czarny

FS 1710-12 RS Contitech Single Convoluted Air Shock 45mm Bolts Flange Air Spring Z Pierścieniami Perłowymi

Opis produktu

Maksymalne ciśnienie nacisku: 120 psi
Seria: RS
Rodzaj węzłów: pojedyncze węzły
Waga: 19,2 funtów.

Numer części Contitech: FS1710-12

Numer części Contitech: FS 1710-12

Numer części Contitech: FS1710-12 RS

Numer części Contitech: FS 1710-12 RS

Numer części Contitech: FS1710-12 RS 75383

Numer części Contitech: FS 1710-12 RS 75383

Numer części Firestone: W01-358-7727

Numer części Firestone: W01 358 7727

Numer części Firestone: W013587727

Numer części Firestone: WO1-358-7727

Numer części Firestone: WO1 358 7727

Numer części: WO13587727

Contitech FS1710-12 Szczegółowe dane techniczne

Maksymalna wysokość: 177 mm
Minimalna wysokość: 55 mm
Wysokość konstrukcyjna: 125 mm
Średnica pierścienia flanszu: 517 mm
Otwory z przędzą: 24 sztukXM10
Odległość środkowa pomiędzy otworami z nitkami: 482 mm
Maksymalna średnica zewnętrzna gumowego węgla: 585 mm
Wysokość nitki śrubowej: 28,5 mm
M10: maks.40Nm

Sprężyna powietrzna z pierścieniem flanserowym

Sprężyna powietrzna kołnierzowa to specjalna struktura sprężyny powietrznej, zwykle stosowana do przemysłowego amortyzacji, układu zawieszenia pojazdu lub wsparcia sprzętu precyzyjnego.Jego podstawową cechą jest osiągnięcie sztywnego połączenia ze strukturą zewnętrzną za pośrednictwem pierścienia flanszowego (płyty flanszowej), przy wykorzystaniu właściwości elastycznych sprężonego powietrza w celu zapewnienia siły buforowania i wspierania.

1Podstawowa struktura i zasada działania

konstrukcja pierścienia:
Pierścień paska to pierścieniowy złącze wykonane z metalu (zwykle ze stali lub stopów aluminium) z otworami śrub do mocowania do podstawy lub ramy urządzenia.Jego uszczelnienie i wytrzymałość są kluczowe.

część poduszek powietrznych:
Przyjąć wysokiej wytrzymałości materiał kompozytowy z gumy (np. gumy wzmocnione sznurkiem nylonowym), wypełnić w środku sprężonym powietrzem, zrealizować deformację elastyczną poprzez zmiany ciśnienia powietrza,wchłaniają wibracje lub obciążenia wspierające.

Zasada działania:
Kiedy obciążenie wzrasta, ciśnienie powietrza w poduszce powietrznej wzrasta, zapewniając większą siłę podtrzymującą; odwrotnie, ciśnienie powietrza maleje, aby dostosować się do zmiany przemieszczenia.Pierścień obudowy zapewnia stabilną instalację i zapobiega wyciekowi powietrza.

2. Główne cechy

Wysoka zdolność do przenoszenia: pierścień flanszy zapewnia sztywne wsparcie i nadaje się do ciężkich maszyn lub urządzeń o wysokiej precyzji.
Regulowana sztywność: sztywność sprężyny można zmienić poprzez regulację ciśnienia powietrza w celu dostosowania go do różnych warunków pracy.
Doskonała absorpcja wstrząsów: tłumienie powietrza skutecznie izoluje wibracje o wysokiej częstotliwości (takie jak maszyny narzędziowe i instrumenty precyzyjne).
Odporność na korozję: powierzchnia kołnierza jest często ocynkowana lub opryskano, nadaje się do trudnych warunków.

Inne rodzaje sprężyny

Rodzaj	Model nr.	Maksymalna wysokość	Maks. wysokość	Wymagana powierzchnia instalacyjna
Samotny konwent	FS 960-12 RS	51	124	490
	FS 1330-11 RS	53	112	570
	FS 1710-12 RS	55	112	625
	FS 2870-16 RS	55	160	770
	FS 5450-16 RS	70	145	1000
Dwukrotnie zakręcone	FD 960-22 RS	84	226	495
	FD 1120-30 RS	90	315	550
	FD 1330-25 RS	84	246	575
	FD 1710-25 RS	84	251	633
	FD 1730-40 RI	100	400	680
	FD 2380-24 RS	86	229	715
	FD 2470-40 RI	100	400	770
	FD 2870-30 RS	89	266	770
	FD 5450-28 RS	107	283	1000
Trzykrotnie zakręcone	FT 960-34 RS	114	336	510
	FT 1330-35 RS	114	356	570
	FT 1710-38 RS	114	356	645
	FT 2870-45 RS	126	444	775
	FT 5450-44 RS	140	440	1000
