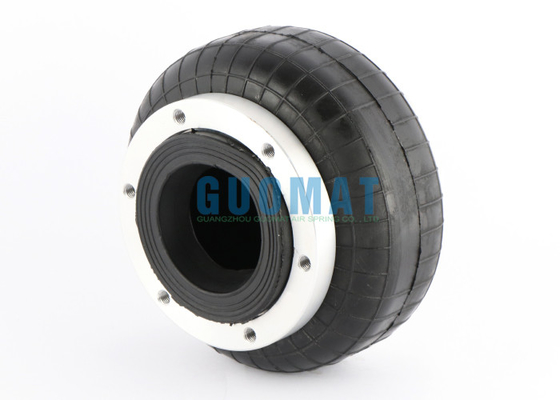

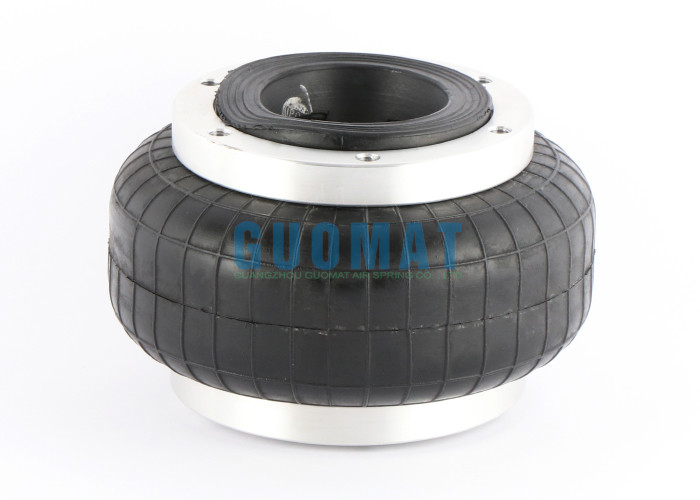

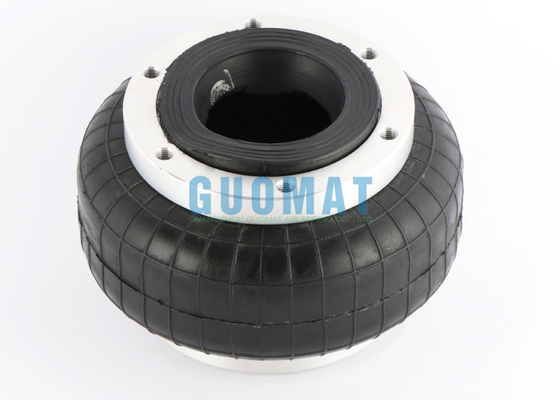

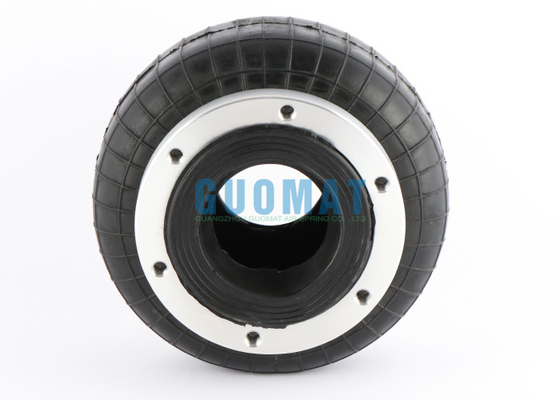

Jednopłetwy przemysłowy sprężynowiec powietrzny 88540 / 88820 Gumkowe poduszki powietrzne z obrożem flanserowym

Szczegóły Produktu:

Miejsce pochodzenia:	Guangdong, Chiny
Nazwa handlowa:	GUOMAT
Orzecznictwo:	ISO/TS16949:2009
Numer modelu:	1H5082

Zapłata:

Minimalne zamówienie:	6 SZT
Cena:	$79.9-89.9/pc
Szczegóły pakowania:	Mocne pudełko kartonowe lub zgodnie z potrzebami klientów
Czas dostawy:	2-8 dni roboczych
Zasady płatności:	T/T, Western Union, L/C
Możliwość Supply:	1000szt./tydzień

Kontakt

Szczegółowy opis produktu

Rodzaj:	Sprężyna pneumatyczna kołnierza	Gwarancja:	12 miesięcy
Materiał:	Guma + Stal	opakowanie:	KARTON/PALETA
Pierścień kołnierza:	Z	Krzyż:	TOPRESS 110
Próbka:	Dostępne	Śruba:	M8
Podkreślić:	88820 Przemysłowa sprężyna powietrzna , 88540 Przemysłowa sprężyna powietrzna , Przyczepka obwodnicza przemysłowa sprężyna powietrzna

Jednopłetwy przemysłowy sprężynowiec powietrzny 88540 / 88820 Gumkowe poduszki powietrzne z obrożem flanserowym

Opis produktu

Opis	Jednosprzęgłowe sprężyny powietrzne przemysłowe
Część nr.	1H5082
Materiał	Pierścień gumowy+ stalowy
Gwarancja	1 rok
Związane	Jednostka, 1/
Zastosowanie	Do maszyn przemysłowych
Śruby na płytce górnej	6 sztuk x M8 x 1.25
Śrubokręt do płytki dolnej	6 sztuk x M8 x 1.25
Flanka	Z
Wysokość	120 mm
Prężnica gumy	180 mm

Jak zainstalować przemysłowe źródła powietrza do filtrów
1Pozycjonowanie i ustawienie
Zapewnienie, że urządzenie jest bezpieczne i bezpieczne w przypadku pojazdów, w których pojazd jest podłączony do układu napędowego.
Zainstalowanie podstawy: Jeśli wymagane jest uchwyt, należy najpierw przymocować uchwyt do podstawy przesiewacza ( upewnij się, że jest równy, aby sprawdzić, czy jest równy).
Przymocuj dolną flansę lub śruby sprężyny powietrznej do uchwytu lub platformy podstawy i jeszcze nie zaciskaj jej całkowicie.

2Podłącz sprężarkę powietrzną.
Mechaniczne mocowanie: połącz górną część sprężyny powietrznej z podstawą śrutu i upewnij się, że śruby są zaciśnięte symetrycznie i równomiernie, aby uniknąć obciążenia ekscentrycznego.Użyj płaszczy anty luźnych, aby zapobiec wibracji spowodować śrub luźne.

Podłączenie przewodu powietrza: podłączyć rurę powietrza do wlotu powietrza sprężyny powietrznej i upewnić się, że złącze jest uszczelnione (można użyć taśmy lub kleju z przędza).
W celu ułatwienia późniejszej regulacji ciśnienia należy zainstalować zawór regulacji ciśnienia i miernik ciśnienia na przewodzie powietrznym.

3Inflacja i wstępne badania
Powolne napełnienie: uruchom pompę powietrzną i stopniowo napełnić sprężynię powietrzną do 50% ciśnienia projektowego..
Ustaw pozycję sprężyny powietrznej, upewnij się, że podstawa przesiewacza jest równa, a następnie całkowicie zaciśnij wszystkie śruby.

Regulacja ciśnienia: Napalić do znamionowego ciśnienia roboczego (patrz parametry producenta) i sprawdzić, czy filtr jest równy i stabilny.

4Ostatnie debugowanie
Badanie bez obciążenia: uruchomić przesiewacz i obserwować amplitudę drgań oraz reakcję sprężyny powietrznej.

Badanie obciążenia: dodaj materiał do biegu, sprawdź, czy kompresja/odbicie sprężyny powietrznej jest płynne i ciśnienie stabilne.

Dokładna regulacja ciśnienia: dokładna regulacja ciśnienia powietrza zgodnie z sytuacją drgań w celu zapewnienia najlepszego efektu amortyzacji (zbyt wysokie ciśnienie zmniejszy amortyzację,i zbyt niskie ciśnienie może powodować niewystarczające wsparcie).

Jednorazowa sprężyna powietrzna z pierścieniem paskowym

Model	Standardowy kod	Kod wysokiej temperatury	Połączenie	Maksymalna dawka	Min. Wysokość	Maksymalna wysokość	Wysokość statyczna	Wpływ.Obszary	Kapitanie.	Częstotliwość	Sztywność daN/mm
16	93029	93086	P1	153	46	91	70	86	600	250	21
131	94047	---	P1	165	50	110	95	95	665	185	14.5
110	93113	93114	P1	210	51	151	101	180	1260	154	18.8
	88540	93079	F1	210	45	145	95	180	1260	154	18.8
	88820	89023	F1	210	45	145	95	180	1260	154	18.8
116	93027	---	P1	231	46	152	100	180	1260	165	20.5
19	94016	95015	P2	325	51	151	127	450	3150	158	41.5
19	94014	---	F2	325	43	143	127	450	3150	158	41.5
