Wyroby powietrzne przemysłowe 3B12017SC

Wyroby powietrzne przemysłowe 3B12017SC

Szczegóły produktu

GUOMAT 3B12017SC Dane techniczne sprężyny powietrznej

Średnica górnej osłony: 157 mm
Otwór powietrzny: G1/2
Odległość środkowa pomiędzy otworami z nitkami: 137,5 mm
Odległość środkowa między otworami mocowania: 70 mm
Maksymalna średnica zewnętrzna: 177,01 mm
Średnica wewnętrzna: 88,6 mm
Wysokość konstrukcyjna: 250 mmX2=500 mm

Jak dostosować przemysłowe źródła powietrza
Dostosowanie sprężyń powietrznych do potrzeb przemysłowych wymaga kompleksowego uwzględnienia scenariuszy zastosowań, wymagań dotyczących obciążenia, warunków środowiskowych i ograniczeń dotyczących instalacji.Poniżej przedstawiono szczegółowe kroki i środki ostrożności:

1. Wyjaśnij wymagane parametry
Wymagania dotyczące obciążenia: Określ maksymalne i minimalne obciążenia robocze (takie jak obciążenia statyczne, dynamiczne obciążenia uderzeniowe).

Zakres uderzeń: wymagane uderzenia kompresyjne i przedłużające (np. ±50 mm).

Ograniczenia wymiarowe: Przestrzeń montażowa (średnica, wysokość, metoda podłączenia, taka jak nić lub flanszka).

Ciśnienie robocze: zazwyczaj 0,3 - 1,0 MPa, które musi być zgodne ze źródłem powietrza.

Warunki środowiskowe: zakres temperatury (-30°C do +80°C), korozja (woda słona, substancje chemiczne), kurz lub wibracje itp.

2Wybierz rodzaj i strukturę
Diafragma przeciwko tłokowi:

Diafragma: nadaje się do izolacji od drgań z krótkiego układu i wysokiej częstotliwości (np. urządzenia precyzyjnego).

Prężnik: długi układ, duże obciążenie (np. narzędzia do pieczętowania).

Dodatkowe funkcje: Czy wymagane są wbudowane czujniki (ciśnienie, przemieszczenie), automatyczne sterowanie poziomowaniem lub tłumieniem.

3. Dostosowanie materiału
Materiał poduszek powietrznych:

Standardowe: wielowarstwowa guma + sznurek (kauczuk NBR lub chloropren).

Środowisko specjalne: kauczuk silikonowy do odporności na wysokie temperatury, kauczuk fluorowy do odporności na olej, EPDM do środowiska korozyjnego.

Pokrycie końcowe i tłok: stop aluminium (lekki), stal nierdzewna (odporna na korozję) lub stal ocynkowana (ekonomiczna).

4. Optymalizacja wydajności
regulowanie sztywności: poprzez kształt poduszki powietrznej (np. łuk hiperboliczny) lub dodatkową regulację komory powietrznej.

Projekt tłumienia: dodanie otworów gazu lub zewnętrznych tłumiczy w celu kontroli tłumienia wibracji.

Odpowiedź częstotliwości: optymalizacja sztywności poduszek powietrznych w przypadku wibracji o wysokiej częstotliwości (np. wentylatorów).

GUOMAT Korzyści ze sprężyny powietrznej

W porównaniu z tradycyjnymi produktami (współczynnik sztywny, sprężyna itp.) napędy gumowe oferują wiele zalet, takich jak:

• Elastyczność (brak problemów z kątem lub ustawieniem)
• Kompaktność
• Wskaźnik mocy / ceny
• Nie wymaga konserwacji ani smarowania
• Trwałość
• Niezawodność
• Odporność na agresywne lub gorące warunki

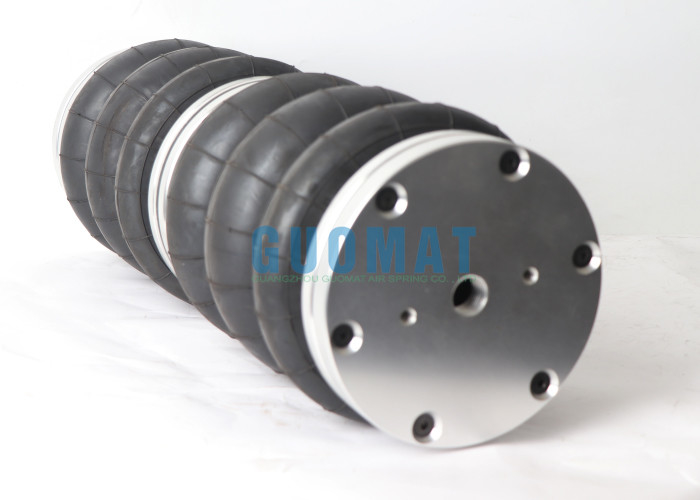

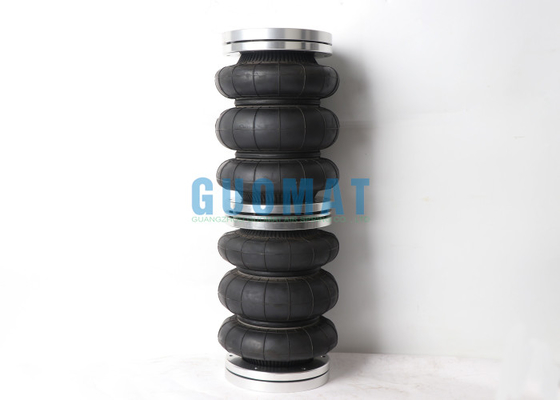

Obrazy produktów
