Opis produktu

Producent: GUOMAT

Część nr: 1B4.5X1P

Numer części Contitech: FS44-5

Numer części Contitech: FS 44-5

Numer części Contitech: FS44-5 DI

Numer części Contitech: FS 44-5 DI

Numer części Contitech: FS44-5 DI G3/8

Numer części Contitech: FS 44-5 DI G3/8

Numer części Contitech: FS44-5 DI G3/8 M6

Numer części Contitech: FS 44-5 DI G3/8 M6

Numer części Firestone: W01-R58-4050

Numer części Firestone: W01 R58 4050

Numer części Firestone: W01R584050

Dane techniczne

Górna i dolna pokrywa sprężyny powietrznej GUOMAT 1B4.5X1P mają średnicę 110 mm, trzy otwory z przędzeniami M6, odległość środkowa między otworami z przędzeniami wynosi 93 mm, otwór powietrzny wynosi G3/8,znajduje się w środku górnej osłonyMaksymalna zewnętrzna średnica sprężyny powietrznej wynosi 125 mm, maksymalna wysokość 90 mm, minimalna wysokość 50 mm, a wysokość sprężona 40 mm.

Wykorzystanie pneumatyczne ̇ wartości właściwości statycznych

Siła F (kN)

Jak kupić sprężynę powietrzną odpowiedniej wielkości
1Określ rodzaj sprężyny powietrznej
Różne zastosowania wymagają różnych metod wyboru rozmiaru:
Poduszki powietrzne (np. poduszki powietrzne stosowane samodzielnie, odpowiednie do układów zawieszenia)
Sprężyna powietrzna z rękawem (z metalową powłoką, powszechnie stosowana w samochodach lub przemysłowych urządzeniach absorbujących wstrząsy)
Sprężyna powietrzna membranowa (płaska konstrukcja, stosowana w ograniczonych przestrzeni)
Sugestia wyboru: Wybierz odpowiedni typ w zależności od miejsca i celu instalacji.

2. Parametry wielkości klucza
Przed zakupem należy zmierzyć lub potwierdzić następujące wymiary (jednostki są zwykle milimetrami lub cali):

(1) Wielkość instalacji
Średnica wewnętrzna (ID): średnica otworu śrubki lub uchwytu do mocowania poduszki powietrznej.

Średnica zewnętrzna (OD): maksymalna średnica poduszki powietrznej po napełnieniu, zapewniając, że nie zakłóca ona otaczających elementów.

Wysokość (wysokość wolna i wysokość robocza):

Wysokość wolna: naturalna wysokość, gdy nie jest nadmuchany.

Wysokość robocza: Wysokość normalnego użytkowania po napełnieniu ( wpływa na bieg i zdolność obciążenia).

(2) Uderzenie mózgu
Ograniczony zakres kompresji/rozciągania poduszek powietrznych musi spełniać wymagania dotyczące ruchu w rzeczywistych zastosowaniach.

(3) Pojemność ładunkowa
Wybierz odpowiedni zakres obciążeń w zależności od masy urządzenia (np. jeśli pojedyncza poduszka powietrzna musi utrzymać 200 kg, wybierz model o nominalnym obciążeniu ≥ 200 kg).

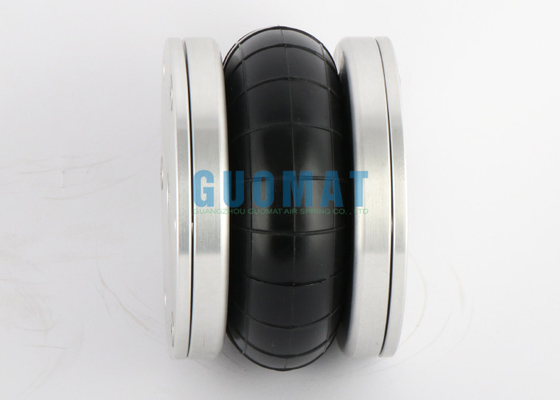

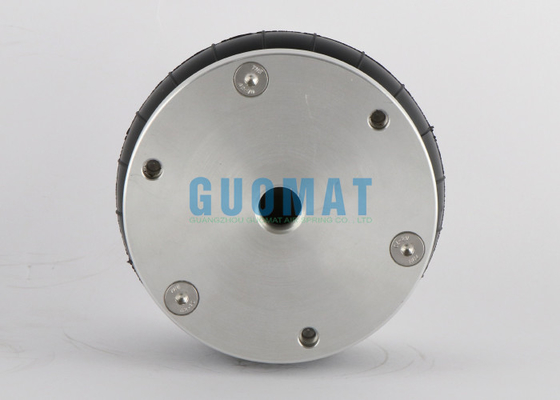

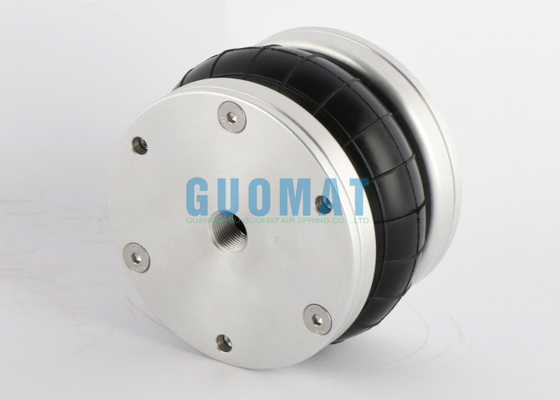

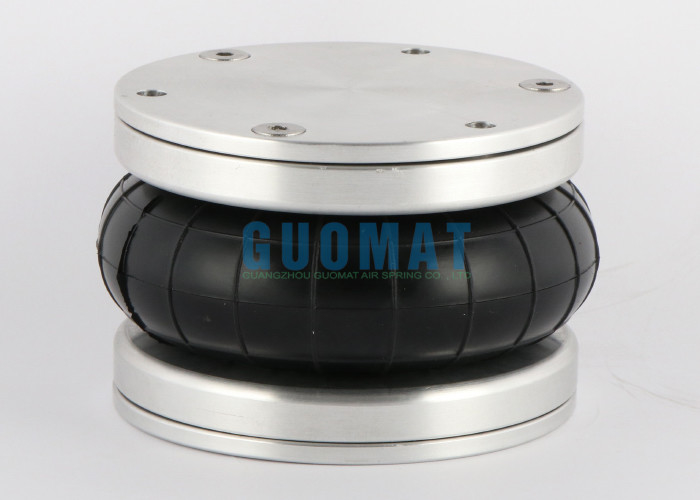

Prawdziwy obraz GUOMAT 1B4.5X1P
