Miejsce pochodzenia: | Guangdong, Chiny |
Nazwa handlowa: | GUOMAT |
Orzecznictwo: | ISO/TS16949, ISO9001 |
Numer modelu: | 2H160166P |
Minimalne zamówienie: | 5 |
---|---|
Cena: | negocjowalne |
Szczegóły pakowania: | Mocne pudełko kartonowe lub jako wymaganie klientów |
Czas dostawy: | 5-8 dni roboczych |
Zasady płatności: | L/C, D/A, D/P, Western Union |
Możliwość Supply: | 1000szt./tydzień |
Warunki: | Całkiem nowy | Próbka: | Dostępne |
---|---|---|---|
Funkcja: | Zmniejsz szok | Znak towarowy: | GUOMAT |
Rodzaj: | Wypełniony gazem | Materiał: | Stal nierdzewna + guma |
Zwoje: | 2 | Udar: | 108 mm |
Podkreślić: | 166 mm Wysokość sprężyna powietrzna,Podwójnie zwinięta sprężyna powietrzna,Aktywacje wału obrotowego Wiosna powietrzna |
166mm Wysokość Gumowa Wiosna Powietrzna M10 Podwójny Balon Powietrzny Do Aktuatorów Wału Obrotowego
Wprowadzenie produktu
Numer GUOMAT: 2H160166P
Gwarancja: 1 rok
Nazwa produktu: Przemysłowa sprężyna powietrzna
Zwoje: 2
Sposób podłączenia: podłączenie paska
Materiał: Kauczuk i stal nierdzewna
Próbka: Tak
Czas dostawy: 2-8 dni roboczych
Rodzaj: wypełnione gazem
Dane techniczne
Średnica nominalna: 100 mm
Minimalna kompresja: 82 mm
Bezpieczne przedłużenie: 190 mm
Całkowity bieg: 108 mm
Maksymalna średnica zewnętrzna (0,7Mpa): 175 mm
Naturalna wysokość: 166 mm
Szerokość pokrywy: 160 mm
Odległość środkowa pomiędzy otworami z nitkami: 135 mm
Pojemność nośna | Presja inflacyjna | 0.2Mpa | 0.3Mpa | 0.4MPa | 0.5MPa | 0.6MPa | 0.7MPa | 0.8MPa | 00,7Mpa | |
Wysokość instalacji | ||||||||||
82 | (mm) | 364 | 538 | 713 | 892 | 1071 | 1251 | 1430 | 0.86 | |
116 | (mm) | 262 | 397 | 537 | 674 | 815 | 950 | 1095 | 1.27 | |
150 | (mm) | 190 | 290 | 391 | 490 | 597 | 700 | 802 | 1.64 | |
166 | (mm) | 149 | 237 | 325 | 413 | 502 | 593 | 684 | 1.77 | |
190 | (mm) | 76 | 128 | 180 | 233 | 287 | 342 | 398 | 1.95 | |
201 | (mm) | 23 | 55 | 83 | 111 | 148 | 183 | 220 | 1.95 | |
Sztywność i częstotliwość na konstrukcyjnej wysokości | Sztywność pionowa | (kg/cm) | 39 | 54 | 72 | 89 | 107 | 125 | 138 | |
Naturalna częstotliwość | Hz | 2.56 | 2.40 | 2.35 | 2.33 | 2.31 | 2.30 | 2.25 | ||
cpm | 154 | 144 | 141 | 140 | 139 | 138 | 135 |
Sprężyna powietrzna dla siłowników wału obrotowego
Sprężyny powietrzne mogą być skutecznie zintegrowane z siłownikami wału obrotowego w celu zwiększenia wydajności, zmniejszenia drgań i poprawy precyzji w systemach ruchu obrotowego.
(1) Tłumienie drgań i absorpcja wstrząsów
Problem: W akwenatach obrotowych (np. w robotyce, kontroli zaworów lub automatyce przemysłowej) często występują wibracje zakrętkowe lub nagłe zmiany obciążenia, co prowadzi do zużycia mechanicznego lub błędów w pozycjonowaniu.
Rozwiązanie: sprężyny powietrzne zamontowane osiowo lub promieniowo absorbują wibracje o wysokiej częstotliwości i tłumią obciążenia uderzeniowe (np. nagłe zatrzymanie/odwrócenie).
(2) Wsparcie momentu obrotowego i kompensacja obciążenia
Problem: Duże obciążenia obracające się (np. duże zawory, obrotowe pierścienie żurawia) wymagają dużego momentu obrotowego, obciążając aktywatory.
Rozwiązanie: sprężyny powietrzne wstępnie załadowane w kierunku obrotu zrównoważają obciążenia statyczne, zmniejszając zapotrzebowanie na energię napędową siłownika.
(3) Wyeliminowanie sprzeciwu
Problem: Zmiany biegów lub połączenia w układach obrotowych powodują reakcje przeciwne, zmniejszające precyzję.
Rozwiązanie: sprężyna powietrzna ma nałożenie stałego ciśnienia promieniowego na łożyska lub zęby, utrzymując kontakt i minimalizując rozgrywki.
(4) Odszkodowanie za błędy w ustawieniu
Problem: Niewłaściwe ustawienie wału z powodu rozszerzenia termicznego lub błędów montażu powoduje wiązanie.
Rozwiązanie: sprężyny powietrzne zgodne z bokami umożliwiają lekkie unoszenie się promieniowe/osiowe przy zachowaniu przenoszenia momentu obrotowego.
Przykład: Wałki papiernicze z wałkami sprężynowo-przewodowymi tolerują drywat cieplny bez zgięcia.

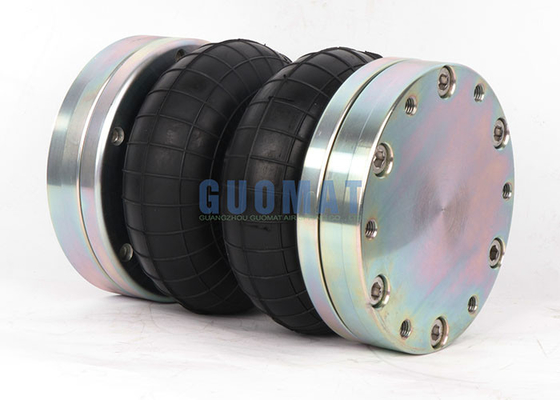

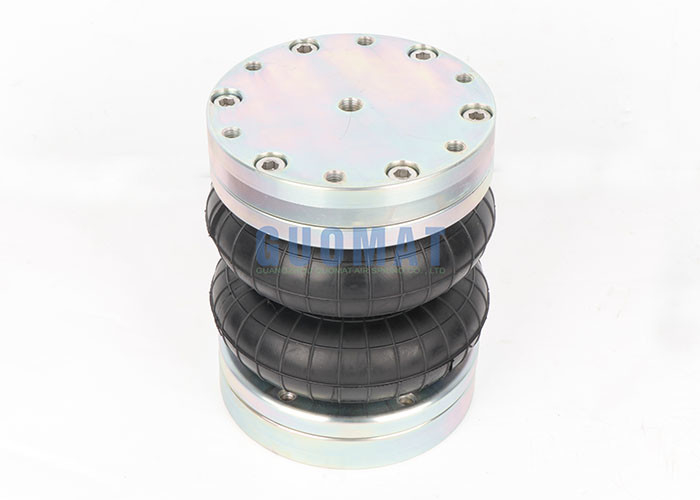

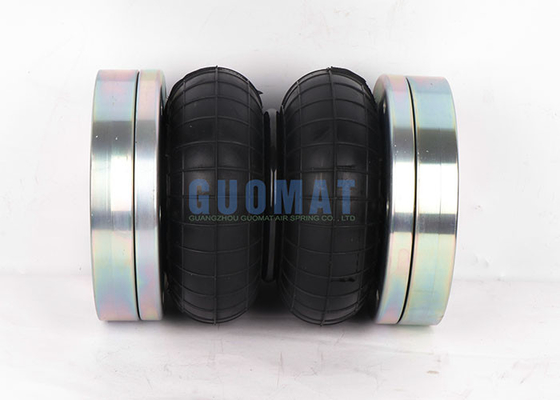

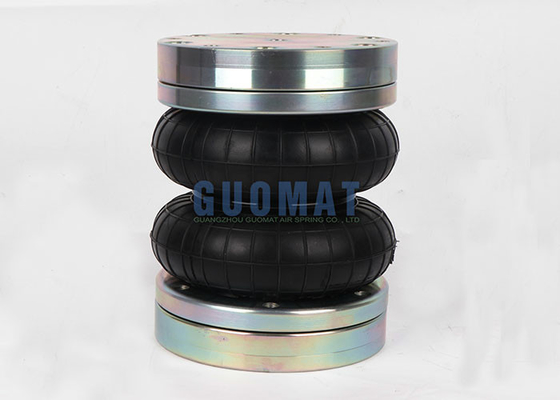

Obraz produktu
