Trójkąt 6374 4474 Wykręcone przemysłowe sprężyny powietrzne do śledzenia kamy
Wskazówki krzyżowe
Trójkąt: 6374
Trójkąt: 4474
Holandia: 90557226
Firestone:W01-358-7008
Firestone: W01 358 7008
Firestone: W013587008
Firestone: WO13587008
Firestone: WO1 358 7008
Firestone: WO1-358-7008
Firestone: w013587008
Firestone: w01 358 7008
Firestone: w01-358-7008
Contitech: FS 330-11 474
Contitech: FS 330 11 474
Contitech: FD 33011474
Dobry rok: 1B12-300
Dobry Rok: 1B12-313
Szczegółowe specyfikacje i parametry techniczne:1B5330
Ślepy orzech
Zęby z wierzchołkowej płyty śrubowej:2 x 3 / 8-16UNC
Zęby z wkrętem w dolnej płytce: 2 x 3 / 8-16UNC
Odległość od środka śruby: 157,5 mm
Płytka pokrywająca
Średnica górnej osłony:90,00 cala / 231 mm
Średnica pokrywy dolnej: 90,00 cala / 231 mm
Wprowadzenie do obrotu lub wprowadzenie do obrotu
1/4 N PTFE.
Odległość otworu powietrza między orzechami: 73 mm
Gumowe podłogi
Maksymalna średnica: 325 mm
Wysokość/tlak roboczy
Minimalna wysokość: 55 mm
Maksymalna wysokość: 160 mm
Blok zderzacza
Bez
Związek pasów/pierścień pasów/kręg pasów
Bez
Min. ciśnienie: 0 barów
Siła zwrotna do minimalnej wysokości: ≤ 300N
Całkowita masa z zaciskanymi płytami: 4,1 kg
|
Izolacja drgań - wartości charakterystyki dynamicznej
Wysokość konstrukcyjna H: zalecana 130 mm, minimalna 100 mm
|
| Ciśnienie p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Siła (obciążenie) [kN] |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29 |
7 |
| Prędkość sprężyny [N/mm] |
264.5 |
329 |
393.5 |
458 |
522.5 |
587 |
7 |
| Naturalna częstotliwość [Hz] |
2.5 |
2.4 |
2.4 |
2.3 |
2.3 |
2.3 |
7 |
|
1B5530 Wykorzystanie pneumatyczne - wartości właściwości statycznych
Siła F [kN]
|
| Ciśnienie p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
| Wysokość H [mm] |
140 |
9.46 |
12.7 |
15.8 |
19.5 |
22.8 |
26 |
| 120 |
11.9 |
15.7 |
19.6 |
23.8 |
27.8 |
31.8 |
| 100 |
13.6 |
18.1 |
22.7 |
27.6 |
32.1 |
36.7 |
1B5330 Sprężyny powietrzne Guomat stosowane w śledzących przyrządach
Wprowadzenie sprężyny powietrznej do śledzącej kamy znacznie zwiększa żywotność kamy.w ten sposób znacząco zmniejsza zużycie na powierzchni kształtującej, a także sprawia, że mechanizm klocków działa płynniej, zmniejszając uszkodzenia całego mechanizmu.
Ponadto ta sprężyna powietrzna może być również stosowana w sprzęcie przemysłowym, takim jak wibrujące maszyny do pakowania, skrzynki z łupkami, sprężarki, komercyjne pralki, konsole, ekrany wibrujące,Dmuchawy i silniki, panele sterujące, przewody, silniki swashplate, itp. .

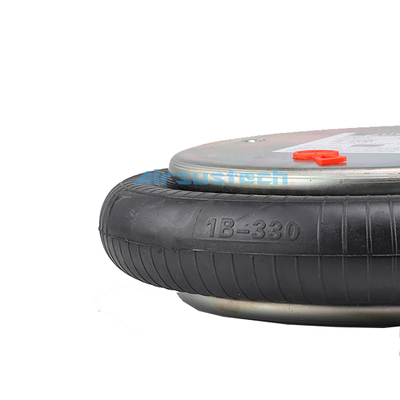

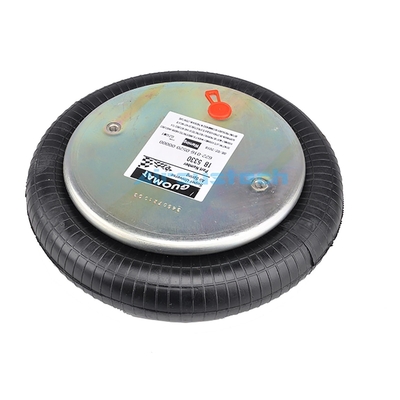

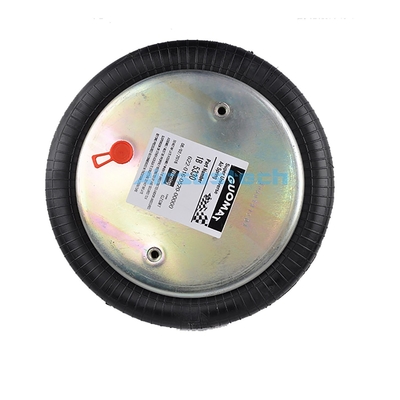

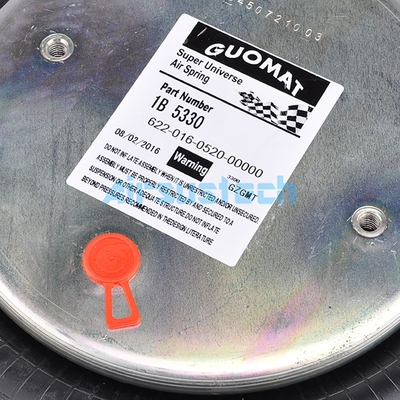

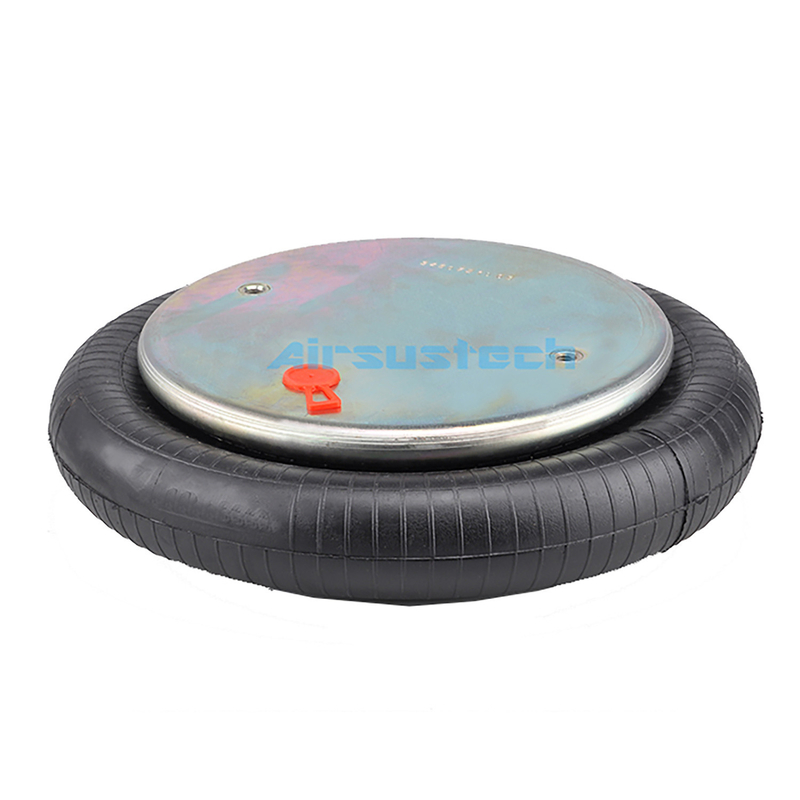

Zdjęcie 1B5330 sprężyny powietrznej/amortyzatorów/sprężyny zawieszenia powietrznego
