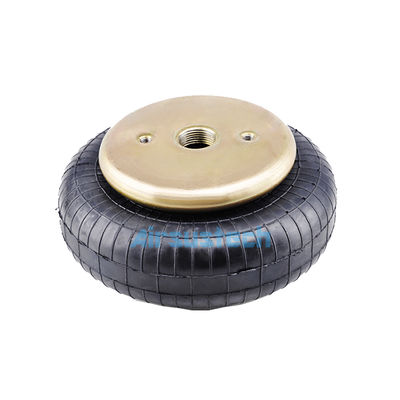

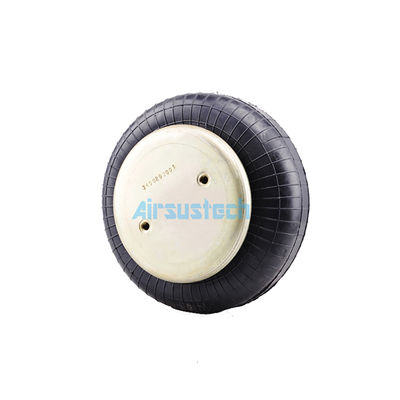

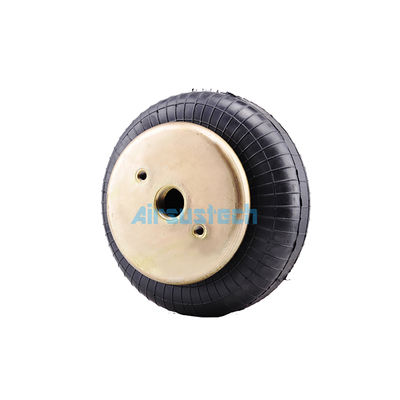

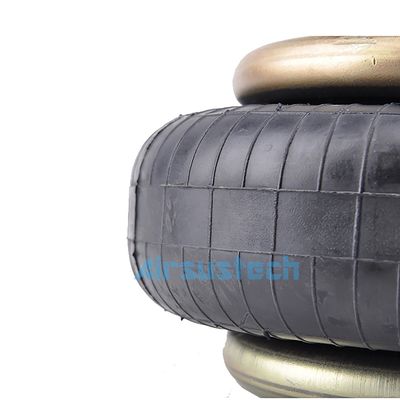

Contitech FS 120-10 Zwinięta 1/4NPTF Wiosna powietrzna do rozszerzania

Szczegóły Produktu:

Miejsce pochodzenia:	Guangzhou, Chiny
Nazwa handlowa:	GUOMAT
Orzecznictwo:	ISO/TS16949:2009
Numer modelu:	1B8X4

Zapłata:

Minimalne zamówienie:	5 sztuk
Cena:	USD49.9-59.9/PC
Szczegóły pakowania:	Mocne pudełko kartonowe lub jako wymaganie klientów
Czas dostawy:	3-7 dni roboczych
Zasady płatności:	L/C, T/T, Western Union lub inne
Możliwość Supply:	1000szt./tydzień

Kontakt

Szczegółowy opis produktu

Quality:	100 % Tested	Fuction:	Reduce Shock
Cross Reference:	Contitech FS 120-10	After-sales Service:	12 Months
Type:	Gas-Filled	Dostosowanie:	Dostępne.
Kolor:	czarny	Nazwa pozycji:	Pojedyncza zwinięta sprężyna powietrzna
Podkreślić:	Związane 1/4NPTF sprężyna powietrzna , Contitech FS 120-10 Wiosna powietrzna , Sprężyna powietrzna do rozszerzania

Contitech FS 120-10 Zwinięta 1/4NPTF Wiosna powietrzna do rozszerzania

Numer odniesienia

Contitech: FS120-10
Contitech: FS 120-10
Contitech: FS120 10
Contitech: FS 120 10
Contitech: FS12010
Continental FS 120-10 CI 1/4 NPT
Continental FS 120-10 CI 1/4 NPT CA
Goodyear: 1B8-550
1B8 550
Firestone: W01-358-7564
Firestone: W01 358 7564
Firestone: W013587564
Firestone: WO1-358-7564
Firestone: WO1 358 7564
Firestone: WO13587564
Firestone: w01-358-7564
Firestone: w01 358 7564
Firestone: w013587564

Szczegółowe specyfikacje i dane techniczne: 1B8×4

Maksymalna średnica	230 mm
Otwór powietrza/wjazd powietrza	1/4 NPTF
Prędkość pracy	maksymalnie 140 mm do minimum 50 mm
Zęby śrubkowe z górnej płyty	2×3/8-16UNC
Płytka dolnazęby śrubkowe	2×3/8-16UNC
Diametr okładki górnej	135 mm
Średnica pokrywy dolnej	135 mm
Odległość od środka śruby	70 mm
Odległość otworu powietrza między orzechami	35 mm

Min. ciśnienie: 0 barów
Siła zwrotna do min. wysokości: ≤ 200N
Całkowita masa z zaciskanymi płytami: 2,0 kg

Izolacja drgań - wartości charakterystyki dynamicznej
Wysokość konstrukcyjna H: zalecana 110 mm, minimalna 90 mm

Ciśnienie p[bar]	3	4	5	6	7	8	Vol. V[l]
Siła (obciążenie) [KN]	3.9	5.3	6.8	8.3	9.6	10.9	1.8
Prędkość sprężyny [N/cm]	1315	1620	1925	2230	2535	2840
Naturalna częstotliwość [Hz]	2.9	2.8	2.7	2.6	2.6	2.6

Wartości charakterystyki statycznej zastosowania pneumatycznego
Siła F[KN]

Ciśnienie p [bar]		3	4	5	6	7	8	Vol. V [l]
Wysokość H[mm]	120	3.1	4.3	5.6	6.9	8.0	9.2	1.9
	110	3.9	5.3	6.8	8.3	9.6	10.9	1.8
	100	4.5	6.1	7.9	9.7	11.0	12.4	1.7
	90	5.0	6.8	8.9	10.8	12.2	13.8	1.5
	80	5.5	7.4	9.7	11.6	13.3	15.0	1.3
	70	5.9	7.9	10.3	12.3	14.2	16.0	1.1
	60	6.3	8.2	10.7	13.0	15.0	17.0	0.9

Guomat 1B8×4 sprężyna powietrzna stosowana do koła rozszerzającego

Sprężyna powietrzna jest wypełniana sprężonym powietrzem w zamkniętym pojemniku i wykorzystuje sprężalność gazu do osiągnięcia elastycznego efektu.

Wysokość pierścieniowej sprężyny powietrznej jest ograniczona od wewnątrz, a następnie jej gumowe ściany będą się rozszerzać na zewnątrz, gdy zostaną nadmuchane.Należy pamiętać, że powietrze musi być pobierane z tego samego mechanizmu, który ogranicza wysokość sprężyny powietrznej.

Zrealizowany obraz
