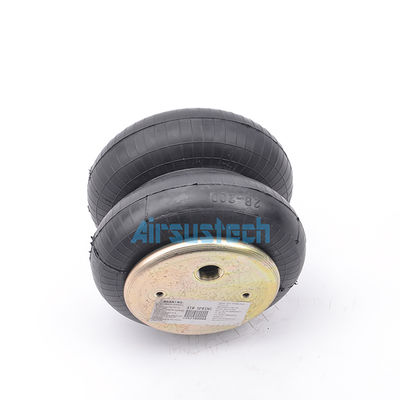

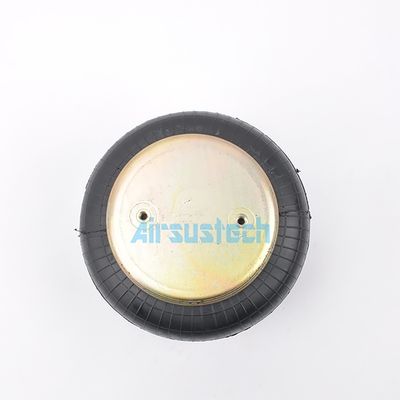

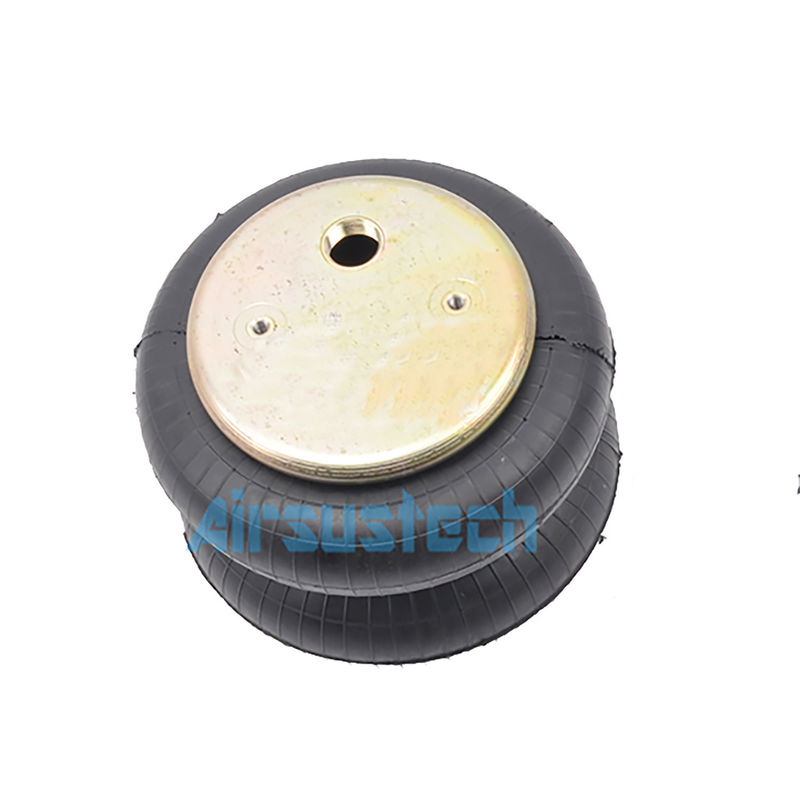

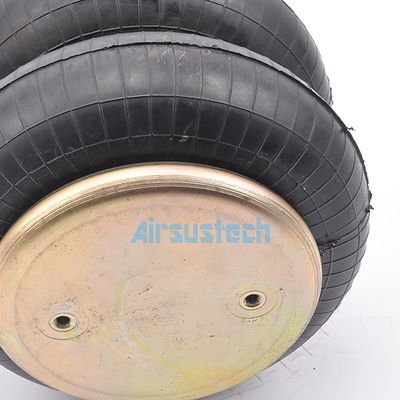

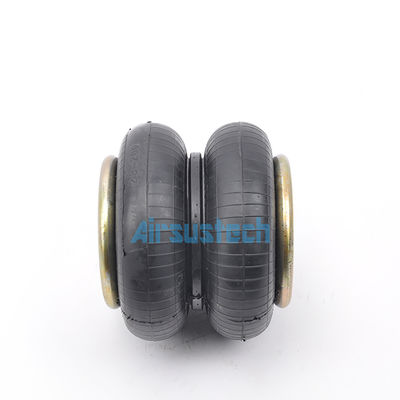

Contitech FD 200-19/2682045000 G3/4 Podwójnie zwinięta sprężyna powietrzna z gumy
OEM NIE.
Contitech: FD 200-19
Contitech: FD200-19
Contitech: FD 200 19
Contitech: FD200 19
Contitech: FD20019
Contitech 2682 045000
Contitech 2682045000
2B6910P34 Specyfikacje i dane techniczne
Orzechy/orzechy ślepe
Zęby szruby (orzechowe) z górnej płyty: 2 x M8×1.25
Odległość środka śruby płyty górnej: 89 mm
Zęby śruby (orzechowe) spodniej płyty pokrywy: 2 x M8×1.25
Odległość środka śruby spodniej płyty: 89 mm
Włączenie otworu powietrza/wjazdu powietrza/przystosowanie powietrza
otwór powietrza/wjazd powietrza: G3/4
Odległość między środkiem śruby a wlotem powietrza: 38 mm
Płytka pokrywająca
Średnica płyty górnej (szerokość): 160 mm
średnica (szerokość) przykrycia dolnego: 160 mm
Wyroby z włókien sztucznych
średnica gumowych miotaczy: 224 mm
Maksymalna średnica gumowego miotacza: 251 mm
Wysokość
Min. wysokość: 75 mm
Maksymalna wysokość: 260 mm
Blok zderzacza/blok zderzacza
bez zderzaka
Związek pasów/kręg pasów/pierścień pasów
z jedną pętlą pasa
Min. ciśnienie: 0 barów
Siła zwrotna do min. wysokości: ≤ 200N
Całkowita masa z zaciskanymi płytami: 3,2 kg
Izolacja drgań - wartości charakterystyki dynamicznej
Wysokość konstrukcyjna H: zalecana 220 mm, minimalna 205 mm
| Ciśnienie p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V[l] |
| Siła (obciążenie) [KN] |
6.1 |
8.2 |
10.3 |
12.5 |
14.5 |
16.5 |
6.0 |
| Prędkość sprężyny [N/cm] |
750 |
960 |
1110 |
1340 |
1510 |
1730 |
| Naturalna częstotliwość [Hz] |
1.8 |
1.7 |
1.7 |
1.6 |
1.6 |
1.6 |
Wartości charakterystyki statycznej zastosowania pneumatycznego
Siła F[KN]
| Ciśnienie p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Wysokość H[mm] |
250 |
4.9 |
6.6 |
8.2 |
9.5 |
11.7 |
13.4 |
6.5 |
| 210 |
6.7 |
8.8 |
11.0 |
13.3 |
15.5 |
17.6 |
5.8 |
| 170 |
7.9 |
10.5 |
13.1 |
15.7 |
18.3 |
20.7 |
4.9 |
| 130 |
9.1 |
12.0 |
15.0 |
17.8 |
20.7 |
23.4 |
4.0 |
| 90 |
9.9 |
13.2 |
16.6 |
19.8 |
23.0 |
25.8 |
2.9 |
Źródła powietrza
Gumowe sprężyny powietrzne wykorzystują elastyczność gumy i ciśnienie powietrza w celu uzyskania kompleksowej absorpcji wstrząsów, absorpcji wstrząsów, izolacji wstrząsów, zapobiegania hałasowi i wydajności amortyzacyjnej.Zgodnie ze strukturą uszczelnienia, jest podzielony na cztery kategorie: typ samodzielnego uszczelniania ciśnieniowego, typ zaciskania obręczy, typ uszczelniania obręczy i typ hybrydowy.i liczba warstw sznurka składa się głównie z 2 warstw. Produkt musi składać się z 4 warstw sznurka. Wewnętrzna warstwa gumowa jest głównie stosowana do uszczelniania, a zewnętrzna warstwa gumowa jest nie tylko do uszczelniania, ale również do ochrony.
Ta gumowa sprężyna powietrzna może być stosowana w urządzeniach tłumiących drgania. It can better achieve vibration isolation and ensure the safety and stability of the base and control system of the vibration equipment by utilizing the characteristics of high frequency vibration isolation, izolacji dźwiękowej i niskiej naturalnej częstotliwości wibracji, takich jak izolacja wibracji ekranów wibrujących, redukcja wibracji foteli luksusowych pojazdów i innych urządzeń.
