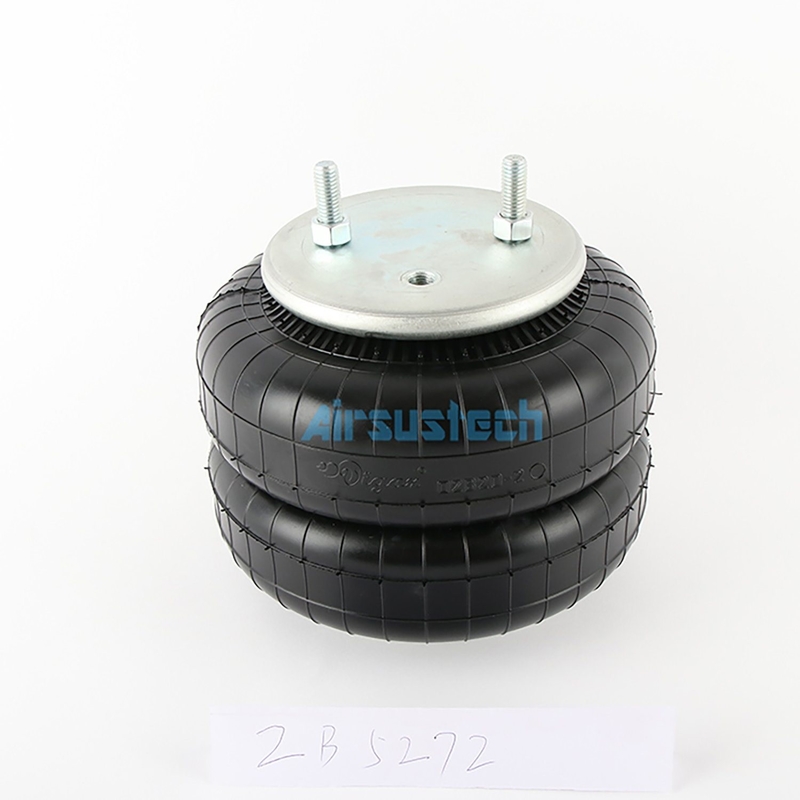

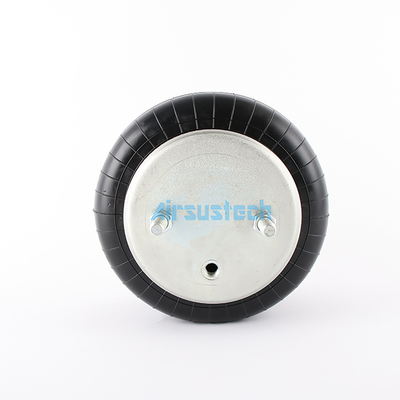

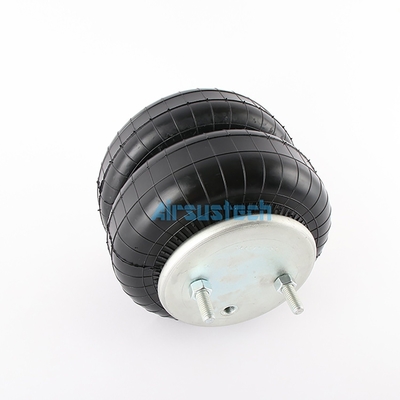

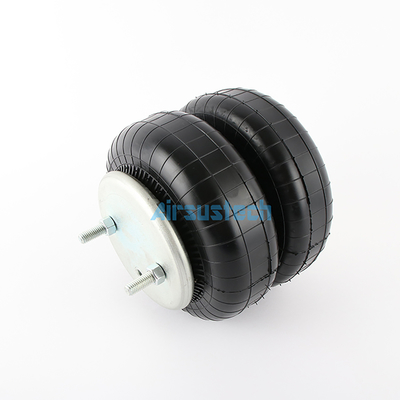

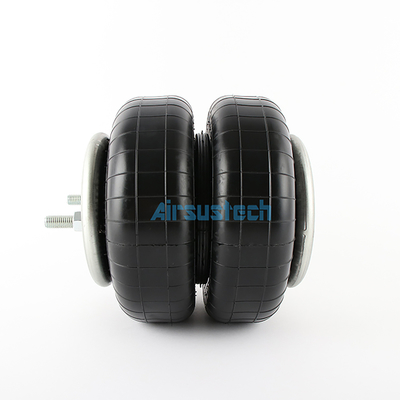

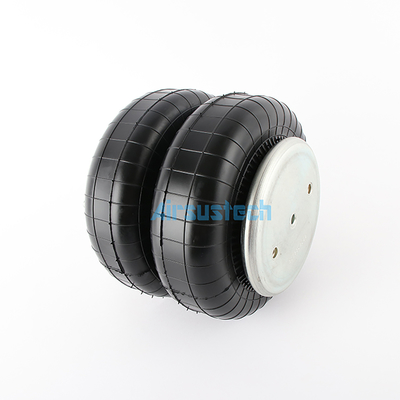

W01-358-6943 Firestone Winkled Industrial Air Spring For Vibration Table Triangle 6332 4426 Wykorzystanie sprężyny powietrznej do wibracji
Wymóg OEM.
Trójkąt 6332
Trójkąt 4426
Firestone W01-358-6943
Firestone W01 358 6943
Firestone W013586943
Contitech FD200 25 426
Contitech FD 200-25 426
Contitech FD200 25 426
Contitech 161332
Goodyear 2B9-250
Goodyear 2B9 250
Goodyear 578923206
Watson&Chalin AS-0041
Neway/SAF 90557237
Ridewell 1003586943C
Tuthill 6352
V-Steer II (podnoszący worek)
Van Raden
2B6943 Specyfikacje i dane techniczne
Orzechy/orzechy ślepe
Zęby z wiersza górnego: 2 x 1/2-13UNC
Odległość środka śruby od górnej płyty pokrywczej: 89 mm
Zęby śrubowe (orzechowe) spodniej płyty pokrywającej: 2 x 3/8-16UNC
Odległość środkowa śruby od dolnej płyty pokrycia:89 mm
Włączenie otworu powietrza/wjazdu powietrza/przystosowanie powietrza
Otwór powietrza/wjazd powietrza: 1/4NPT
Odległość środkowa pomiędzy wejściem powietrza a matią: 44,5 mm
płytka pokrywająca
Średnica płyty górnej (szerokość): 160 mm
Średnica pokrywy dolnej (szerokość): 160 mm
Maksymalna wysokość: 325 mm
Minimalna wysokość: 79 mm
Czas pracy:minimum 79 mm do maksimum 325 mm
inne
Blok zderzacza/blok zderzacza: brak zderzacza
Płytka pasa/Płytka pasa: jeden kawałek
Min. ciśnienie: 0 barów
Siła zwrotna do min. wysokości: ≤ 250N
Masa całkowita z zaciskanymi płytami: 3,5 kg
Izolacja drgań - wartości charakterystyki dynamicznej
Wysokość konstrukcyjna H: zalecana 254 mm, minimalna 230 mm
| Ciśnienie p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V[l] |
| Siła (obciążenie) [KN] |
6.0 |
8.1 |
10.2 |
12.3 |
14.4 |
16.5 |
8.6 |
| Prędkość sprężyny [N/cm] |
730 |
930 |
1200 |
1390 |
1660 |
1840 |
| Naturalna częstotliwość [Hz] |
1.8 |
1.8 |
1.7 |
1.7 |
1.7 |
1.7 |
Wartości charakterystyki statycznej zastosowania pneumatycznego
Siła F[KN]
| Ciśnienie p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Wysokość H[mm] |
290 |
4.1 |
5.6 |
7.3 |
9.0 |
10.5 |
12.4 |
9.4 |
| 260 |
5.6 |
7.3 |
9.4 |
11.3 |
13.4 |
15.4 |
8.9 |
| 230 |
6.6 |
8.8 |
11.1 |
13.4 |
15.8 |
18.1 |
8.4 |
| 200 |
7.5 |
9.9 |
12.5 |
15.0 |
17.6 |
20.2 |
7.7 |
| 170 |
8.3 |
11.0 |
13.8 |
16.6 |
19.4 |
22.2 |
7.0 |
| 140 |
8.9 |
11.8 |
14.8 |
17.7 |
20.7 |
23.6 |
6.1 |
| 110 |
9.3 |
12.3 |
15.6 |
18.7 |
21.9 |
24.6 |
5.1 |
Inne rodzaje trójkątnych sprężyń powietrznych/strzałów powietrznych
| Wyroby z cytryny |
Wyroby z cytryny
|
Pozostałe |
| 6374/4468 |
Pozostałe
|
6332/4427 |
|
6374/4467
|
Wyroby z cytryny |
6332/4463 |
|
Pozostałe
|
Pozostałe
|
6332/4429 |
|
Pozostałe
|
Wyroby z cytryny
|
6332/4507 |
|
6325/4362
|
6328/4371 |
6332/4511 |
|
Pozostałe
|
6375/4514 |
Pozostałe |
|
Pozostałe
|
6375/4480
|
Wyroby z cytryny |
|
6325/4450
|
6312
|
Wyroby z cytryny |
|
Wyroby z cytryny
|
6412/4543
|
6316/4500 |
|
Pozostałe
|
6412/4530
|
Pozostałe |
|
Pozostałe
|
6392/4509
|
Wyroby z cytryny |
|
6395/4524
|
6364/4546
|
Pozostałe |
|
Wyroby z cytryny
|
4757/4703
|
Wyposażenie: |
|
6392/4509
|
Pozostałe
|
Wyroby z drewna |
|
6392/4509
|
Pozostałe
|
Wyroby z cytryny |
|
6332/4427
|
Wyroby z cytryny
|
Pozostałe |
|
6332/4454
|
Wyroby z cytryny
|
Pozostałe |
|
6332/4453
|
Wyposażenie:
|
Pozostałe |
| 6316/4367 |
Pozostałe
|
Wyroby z drewna |
Sprężyna powietrzna stosowana w tabeli wibracji
Bardzo powszechne jest stosowanie sprężyń powietrznych na stole z kranu na linii przetwarzania żywicy.Oprócz absorpcji drgań wysokiej częstotliwości i izolacji akustycznej, sprężyna powietrzna ma również funkcję podnoszenia i zmiany.Zapewnienie niezawodnej wymienności i wszechstronności w serii urządzeń stołu wibrującego, a także optymalizować konstrukcję.
