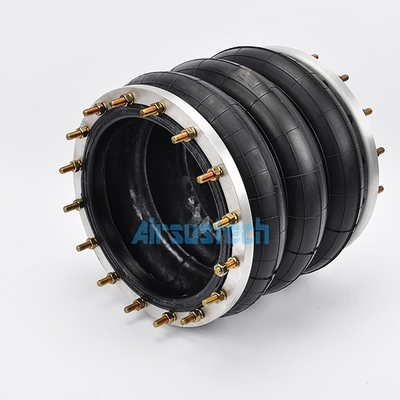

Wykonawca sprężynowy powietrzny z trzema skrętami 360306H-3 Przemysłowe szoki gumowe

Szczegóły Produktu:

Miejsce pochodzenia:	Guangzhou, Chiny
Nazwa handlowa:	GUOMAT
Orzecznictwo:	ISO/TS16949:2009
Numer modelu:	360306H-3

Zapłata:

Minimalne zamówienie:	5 sztuk
Cena:	USD79.9-99.9/PC
Szczegóły pakowania:	Mocne pudełko kartonowe lub jako wymaganie klientów
Czas dostawy:	3-7 dni roboczych
Zasady płatności:	L/C, T/T, Western Union lub inne
Możliwość Supply:	1000szt./tydzień

Kontakt

Szczegółowy opis produktu

Nazwa:	/Flanka /Przemysłowe gumowe szoki powietrzne.	Marka:	GUOMAT lub neutralny
Jakość:	100% przetestowane	Gwarancja:	12 miesięcy
Część:	Wiosna powietrzna	Rodzaj sprężyny:	Potrójnie zwinięty typ
Materiał:	Kauczuk naturalny	Min. min. Pressure Ciśnienie:	0 barów
Podkreślić:	Wykonawca sprężyny powietrznej z trójkątem , 360306H-3 Aktuator sprężyny powietrznej

Wykonawca sprężynowy powietrzny z trzema skrętami 360306H-3 Przemysłowe szoki gumowe

Specyfikacje i szczegółowe parametry techniczne: 360306H-3

Rozmiar modelu	Średnica nominalna	Największa średnica ((0.7MPA)	Pojemność nośna na konstrukcyjnej wysokości			Naturalna częstotliwość ((0,7MPA)	Udar mózgu		Waga
			0.2MPA	0.5MPA	0.7MPA		Minimalna wysokość kompresji	Wysokość bezpiecznego wydłużenia
360306H-3	280	380	1250	3220	4570	1.3	122	360	8.25

Orzechy / Orzechy ślepe
Górna płyta pokrywająca śrubę zęba: 16 × M10
Zęba z wkrętem zęba: 16×M10
Otwór gazowy / wejście powietrza / podgrzewanie powietrza
Otwór gazowy / wejście powietrza: G1/2
Płytka pokrywająca
Średnica płyty pokrycia górnej: 347 mm
Średnica płyty pokrywy dolnej: 347 mm
Gumowe podłogi
Gumowe węzły naturalna średnica: 380 mm
Gumowe węzły naturalna średnica :306 mm
Blok zderzacz / blok buforowy
Bez bloku zderzacza
Związek pasów / pierścień pasów / pętla pasów
Dwa kawałki obręczy pasów/pierścienia pasów/przewodu pasów

łożyska obciążenie Władza (kg)	Ciśnienie inflacyjne	0.2MPa	00,3 MPa	00,4 MPa	00,5 MPa	00,6 MPa	00,7 MPa	00,8 MPa	00,7 MPa Objętość ((dm3)
	Wysokość instalacji
	115 ((mm)	1915	2720	3632	4633	5604	6560	7545	9.06
	173 mm)	1654	2527	3374	4235	5146	6023	6909	13.72
	231 mm)	1425	2140	2961	3697	4496	5313	6071	18.67
	289 mm)	1295	1981	2640	3374	4057	4746	5507	22.28
	306 mm)	1211	1840	2514	3136	3825	4491	5163	23.62
	347 mm)	1058	1640	2225	2812	3430	4074	4702	26.53
	360 mm)	1014	1470	2139	2716	3286	3877	4500	27.8
	390 ((mm)	861	1336	1840	2342	2871	3405	3956	28.45
Sztywność i częstotliwość na konstrukcyjnej wysokości	Sztywność pionowa ((Kg/cm)	147	201	260	280	300	327	371
Sztywność i częstotliwość na konstrukcyjnej wysokości	Naturalna częstotliwość Hz	1.74	1.65	1.61	1.5	1.4	1.35	1.34
Sztywność i częstotliwość na konstrukcyjnej wysokości	Naturalna częstotliwość cpm	104	99	97	90	84	81	80

Pozostałe rodzaje

Rozmiar modelu	Średnica nominalna	Największa średnica ((0.7MPA)	Pojemność nośna na konstrukcyjnej wysokości			Naturalna częstotliwość ((0,7MPA)	Udar mózgu		Waga
Rozmiar modelu	Średnica nominalna	Największa średnica ((0.7MPA)	0.2MPA	0.5MPA	0.7MPA	Naturalna częstotliwość ((0,7MPA)	Minimalna wysokość kompresji	Wysokość bezpiecznego wydłużenia	Waga
086060H-1	50	110	44	123	175	5.18	42	90	1
120060H-1	80	130	122	313	444	3.79	42	65	1.6
150076H-1	104	160	164	435	621	3.5	46	85	1.4
188102H-1A	120	210	208	587	862	3.05	52	115	2.25
215120H-1	125	233	294	768	1109	2.83	42	140	2.9
235118H-1	180	260	474	1185	1684	2.52	60	136	2.6
235150H-1	180	260	441	1205	1740	2.29	65	172	3.1
260135H-1	170	290	425	1150	1670	2.4	55	155	2.95
280126H-1	195	300	643	1662	2370	2.46	50	144	3.75
320124H-1	230	340	798	2071	2965	2.28	52	142	3.9
130142H-2	80	150	80	219	314	3.12	72	162	4.4
156130H-2	118	170					70	146	3.15
160166H-2	100	175	149	413	593	2.3	82	190	2.35
168132H-2	120	185	229	589	832	2.53	72	151	2.2
200142H-2	150	220	326	843	1195	2.02	78	162	3.05
220200H-2	148	250	354	920	1310	1.89	90	229	3.22
230214H-2	150	255	388	1023	1457	1.93	88	246	4.05
235152H-2	180	250	461	1180	1667	1.91	80	174	3.25
235210H-2	180	250					80	245
250180H-2	185	270	520	1345	1904	1.74	84	206	3.95
252163H-2	192	275	422	1142	1644	1.73	82	238	4.2
260230H-2	170	290	374	1036	1506	1.78	90	263	4.85
280214H-2	200	305	668	1741	2480	1.68	88	246	5.57
290265H-2	205	320	440	1250	1800	1.19	90	303	6.55
300170H-2	240	320	849	2156	3045	1.74	85	195	5.35
310214H-2	230	330	813	2078	2992	1.89	88	245	7
330214H-2	250	355	1064	2749	3897	1.65	88	246	7.75
330254H-2	230	355	861	2222	3166	1.75	88	290	7.24
350255H-2	250	380	1095	2851	4098	1.45	90	295	8.2
360214H-2	280	380	1250	3220	4570	1.36	88	246	7.9
380221H-2	300	405	1432	3765	5352	1.34	90	255	8.5
400217H-2	320	430	1753	4450	6300	1.66	90	249	11.1
400255H-2	300	430	1465	3752	5256	1.55	90	295	10.4
430255H-2	330	460	1760	4526	6427	1.43	90	295	10.2
480217H-2	400	510	2723	6850	9700	1.27	88	249	13.8
520217H-2	440	550	3070	7850	11094	1.41	90	249	14.5
580214H-2	500	600	3978	10137	14293	1.65	88	246	13.3
630262H-2	530	660	4371	10585	15801	1.48	90	300	19.9
680262H-2	580	710	5278	13596	19313	1.35	90	302	18.6
200206H-3	150	220	229	634	888	1.68	116	236	3.75
250260H-3	185	270	507	1344	1924	1.7	116	299	5.5
255230H-3	200	280	566	1460	2070	1.3	116	264	5.55
255322H-3	200	290					116	400	5.85
310306H-3	230	330	861	2239	3170	1.3	120	354	7.3
330306H-3	250	355	1035	2730	3892	1.4	120	354	8.69
380316H-3	300	405	1401	3672	5235	1.32	122	370	10.95
400312H-3	320	430	1724	4436	6308	1.19	122	360	11.8
430370H-3	330	460	1716	4435	6333	1.20	122	430	13.8
480312H-3	400	510	2650	6883	9768	1.17	122	360	16.5
520312H-3	400	550	3046	7932	11262	1.32	122	360	20.1
580306H-3	500	600	3950	10181	14409	1.22	118	354	19.16
630376H-3	530	660	4243	11045	45612	0.94	122	436	24.1
680376H-3	580	710	5259	13620	19339	1.27	122	436	27.6

Zalety

1) Wiosna powietrzna ma doskonałe nieliniowe właściwości twardych, które mogą skutecznie ograniczyć amplitudę, uniknąć rezonansu i zapobiec uderzeniom.
2) Ponieważ medium wykorzystywane przez sprężynię powietrzną jest głównie powietrzem, łatwo jest wdrożyć aktywne sterowanie.
3) sztywność k sprężyny powietrznej zmienia się w zależności od obciążenia P, więc naturalna częstotliwość układu izolacyjnego drgań pozostaje niemal niezmieniona w zależności od obciążenia;i efekt izolacji wibracji jest prawie niezmieniony.
4) sztywność sprężyny powietrznej jest regulowana, a sztywność układu można zmienić poprzez zmianę objętości komory powietrznej lub ciśnienia wewnętrznej jamy.
5) Przy zmianie ciśnienia wewnętrznego przy tej samej wielkości sprężyny powietrznej można uzyskać różne pojemności łożysk.
6) Zwiększenie całkowitej objętości sprężyny powietrznej może zmniejszyć naturalną częstotliwość systemu izolacji wibracyjnej
7) Wiosna powietrzna może korzystać z systemu zaworu regulacji wysokości, aby utrzymać wysokość roboczą wiosny powietrznej zasadniczo niezmienioną pod różnymi obciążeniami.

Powiązane zdjęcie360306H-3
