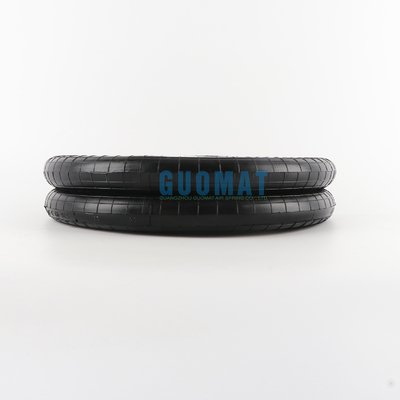

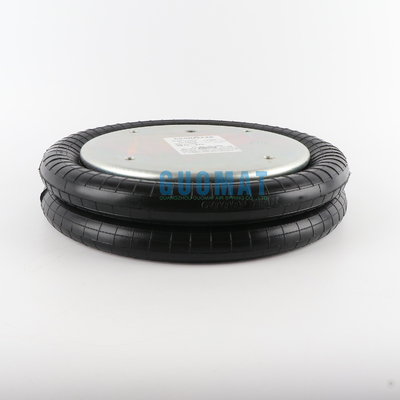

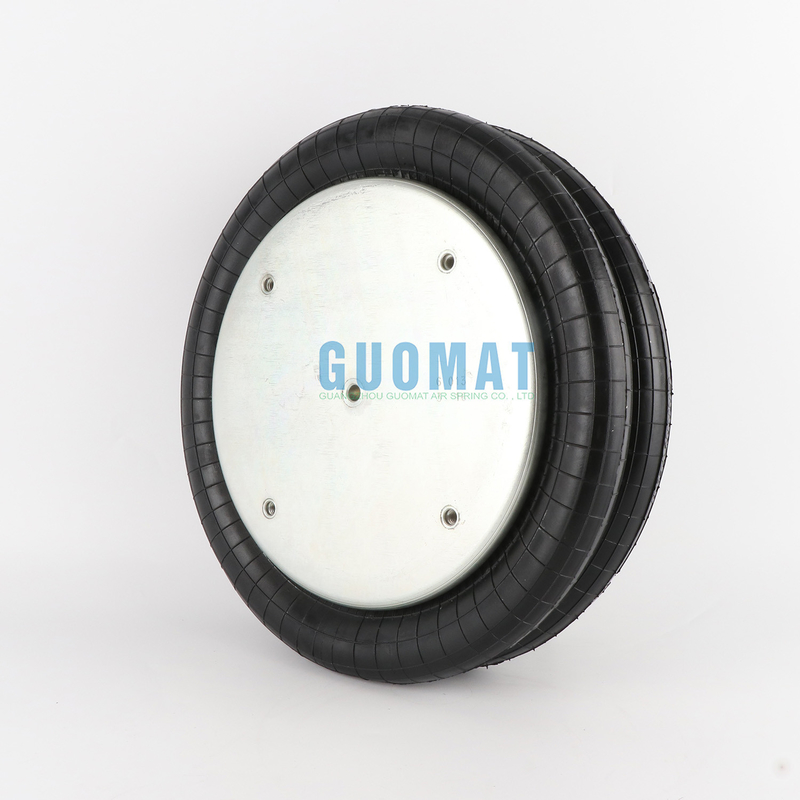

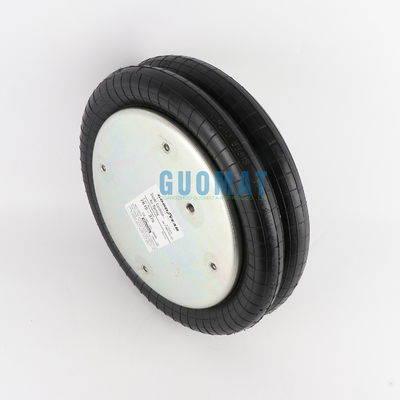

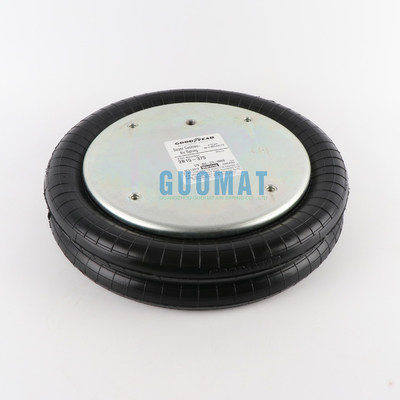

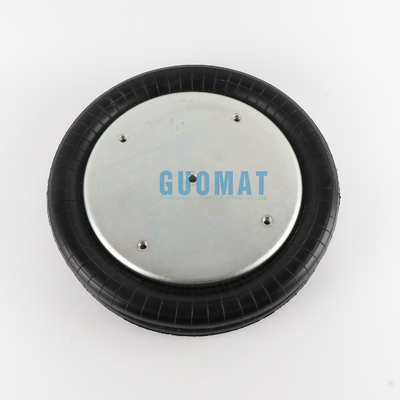

Zapełniony gazem Continental Bellow Style FD 530-30 Dwukrotnie zakręcony aktuator powietrza

Szczegóły Produktu:

Miejsce pochodzenia:	Guangdong, Chiny
Nazwa handlowa:	GUOMAT
Orzecznictwo:	ISO/TS16949, ISO9001
Numer modelu:	2B6800

Zapłata:

Minimalne zamówienie:	5
Cena:	negocjowalne
Szczegóły pakowania:	Mocne pudełko kartonowe lub jako wymaganie klientów
Czas dostawy:	5-8 dni roboczych
Zasady płatności:	L/C, D/A, D/P, Western Union
Możliwość Supply:	1000szt./tydzień

Kontakt

Szczegółowy opis produktu

Model nr.:	2B6800	Producent:	GUOMAT
Materiał:	Kauczuk naturalny	Próbka:	Dostępne
Uderzenie robocze:	273 mm	Rodzaj:	Podwójnie zawiłe
Wymagane miejsce:	415 mm	Wysyłka z:	Dowolny port w Chinach
Podkreślić:	Zapełniony gazem kontynentalny bellow , Dwukrotnie zakręcony gazowy kontynentalny bellow , FD 530-30 Dwukrotnie zakręcony aktuator powietrza

Zapełniony gazem Continental Bellow Style FD 530-30 Dwukrotnie zakręcony aktuator powietrza

Numer skrzyżowany OEM

Części Goodyear NO.: 2B14-468
Części Goodyear NO.: 2B14 468
Części Goodyear NO.: 2B14468
Goodyear Parts NO.:2B14-362
Części Goodyear:2B14 362
Części Goodyear:2B14362
Części Goodyear:2B14-450
Części Goodyear:2B14 450
Części Goodyear:2B14450
Części Goodyear:2B15-375
Części Goodyear:2B15 375
Części Goodyear:2B15375

Kamienie ogniowe Części sprężynowe NO.: W01-358-6800

Kamienie ogniowe części sprężynowe NO.:: W01 358 6800

Kamienie ogniowe Części sprężynowe powietrzne NO.:: W013586800

Kamienie ogniowe Wiosna powietrzna: 21D-2

Kamienie ogniowe Wiosna powietrzna: 21-2

Kamienie ogniowe Wiosna powietrzna: 21 2

Części ContiTech NO.:FD530-30 518 1/4 NPT

Części ContiTech NO.:FD530-30518 1/4 NPT

Informacje o produkcie

Orzechy / Orzechy ślepe
Górna pokrywa płytki śruby (owoc) Ząb	4 sztuk X 3/8-16UNC
Odległość środka śruby od górnej płyty pokrywczej	159 mm
Ząb z wkrętem (orzechowy) z płytki pokrywy dolnej	4 sztuk X 3/8-16UNC
Odległość środka śruby od dolnej płyty pokrywczej	159 mm
Otwór gazowy / wejście powietrza / podgrzewacz powietrza
Otwór gazowy / wejście powietrza	1/4NPT
Odległość środkowa pomiędzy orzechem a wejściem powietrza	790,5 mm
Płytka pokrywająca
Średnica płyty górnej pokrywy (szerokość)	287 mm
Średnica płyty pokrywy dolnej (szerokość)	287 mm
Gumowe podłogi
Gumowe węzły średnica MAX	401 mm
Wysokość skompresowana	76.2 mm
Maksymalna wysokość	351 mm
Uderzenie robocze	254 mm

Dane techniczne dotyczące produktu

Izolacja drgań - wartości charakterystyki dynamicznej

Ciśnienie p [psi]	40	60	80	100	120
Siła (obciążenie) [lb]	3740	5610	7480	9350	11220
Poziom sprężyny [lb/in]	987	1388	1811	2165	2628
Naturalna częstotliwość [Hz]	1.6	1.6	1.6	1.5	1.5

Wykorzystanie pneumatyczne - wartości właściwości statycznych

Siła F [lbs]

Ciśnienie p	[psi]	20	40	60	80	100	120
Wysokość H [w]	11	1660	3330	4990	6650	8320	9980
	9	2100	4210	6310	8410	10520	12620
	7	2440	4880	7320	9760	12200	14640
	5	2650	5310	7960	10620	13270	15920

Musi być wystarczająco dużo wolności wokół powietrza.

Cała powierzchnia części metalowych ma być wykorzystana do wytrzymania sił.
Balony powietrzne muszą być wyposażone w boczne przewodniki.
Przed wyjęciem całkowicie wypróżnić balonik powietrza.
Należy upewnić się, że miecz nie jest w ciągłym kontakcie z olejem hydraulicznym, smarownikami, rozpuszczalnikami, metalowymi odcięciami i iskry spawalniczą.
W przypadku gdy w aplikacji poddawane jest pod działanie specjalnych nośników, należy poprosić Precision Engineering o dalsze informacje, określając nośnik, temperaturę i stężenie.
