Miejsce pochodzenia: | Guangdong, Chiny |
Nazwa handlowa: | GUOMAT |
Orzecznictwo: | ISO/TS16949, ISO9001 |
Numer modelu: | 2B6183 |
Minimalne zamówienie: | 5 |
---|---|
Cena: | negocjowalne |
Szczegóły pakowania: | Mocne pudełko kartonowe lub jako wymaganie klientów |
Czas dostawy: | 5-8 dni roboczych |
Zasady płatności: | L/C, D/A, D/P, Western Union |
Możliwość Supply: | 1000szt./tydzień |
Numer modelu: | 2B6183 | Mieszek typu: | Podwójnie zawiłe |
---|---|---|---|
Numer krzyża: | FD 200-25 CI G 1/4 | Uderzenie robocze: | 254 mm |
Otwór powietrza: | 1/4 BSP | Rodzaj orzechów: | Nakrętki ślepe 3/8-16 |
Usługa posprzedażna: | 12 miesięcy | Typ dopasowania: | Bezpośrednia wymiana |
Podkreślić: | 578-92-3-202 Firestone Air Spring,W01-M58-6183 Firestone Air Spring |
Pneumatyczny aktuator elastyczny nr 578-92-3-202 Firestone Air Spring W01-M58-6183
Specyfikacje projektowe
Wykonawca uderzeń powietrznych |
|
Maksymalna średnica @ 7 barów (mm) |
264 |
Maksymalna wysokość (mm) |
76 |
Maksymalny bieg (mm) |
203 |
Minimalna użyteczna wysokość (mm) |
279 |
Siła w kN @ 5 barów przy uderzeniu 25 mm |
16.1 |
Siła w kN @ 5 barów przy uderzeniu 50% maksymalnego uderzenia |
12.4 |
Siła w kN @ 5 barów przy uderzeniu maksymalnego uderzenia |
8.9 |
Materiał |
2-Ply Standard Cord |
WYJĄTKOWANIE |
|
Rodzaj płytki kolcowej |
3 |
Ośrodki ślepych orzechów (mm) |
89 |
B (mm) |
73 |
Wymagania w zakresie bezpieczeństwa |
|
Wysokość konstrukcyjna (mm) |
254 |
Obciążenie (w konstrukcyjnej wysokości) przy: 3 bar (kN) |
6.2 |
Obciążenie (w konstrukcyjnej wysokości) przy: 5 barów (kN) |
10.9 |
Obciążenie (w konstrukcyjnej wysokości) przy: 7 barów (kN) |
15.6 |
Naturalna częstotliwość (@5 Bar) |
1.6 |
% izolacji przy częstotliwości 7 Hz |
93.9 |
% izolacji przy przymusowej częstotliwości 13 Hz |
98.5 |
% izolacji przy przymusowej częstotliwości 25 Hz |
99.6 |
Parametry techniczne produktu
Wykorzystanie pneumatyczne - wartości właściwości statycznych |
||||||||
Ciśnienie p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
|
Wysokość H [mm] |
230 |
4.21 |
5.7 |
7.2 |
8.73 |
10.3 |
12 |
6.4 |
200 |
5.8 |
7.78 |
9.74 |
11.7 |
13.8 |
15.9 |
5.7 |
|
170 |
6.96 |
9.3 |
11.7 |
14.1 |
16.5 |
19 |
5 |
|
140 |
7.86 |
10.5 |
13.2 |
15.8 |
18.5 |
21.3 |
4.1 |
|
110 |
8.52 |
11.4 |
14.2 |
17.1 |
19.9 |
22.9 |
3.4 |
|
80 |
9.07 |
12 |
15 |
18 |
21 |
24.1 |
2.5 |
Numer odniesienia
Numer zamówienia: 500178-WH
WUHLERMANN NO: 2RC-225-15C
OEM NODAIMLER CHRYSLER: A 946 328 24 01
JOST: JAS 30 107 024 01
Uszkodzenie gumy przez chemikalia
Inne numery OEM
|

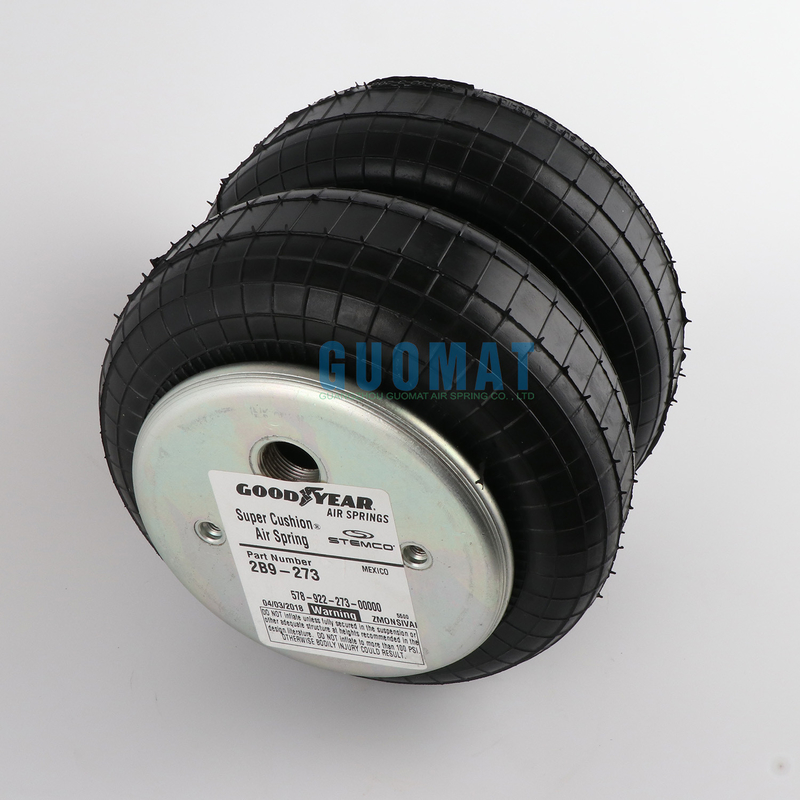

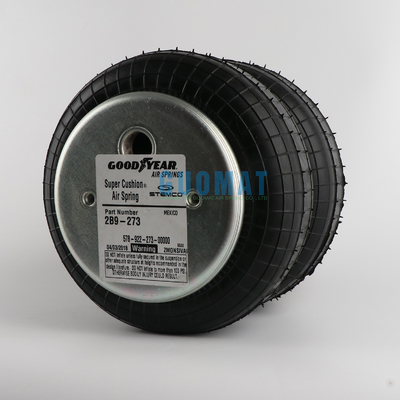

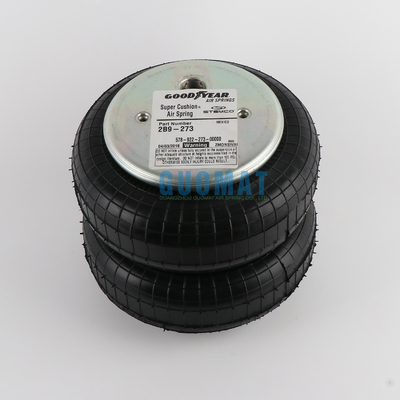

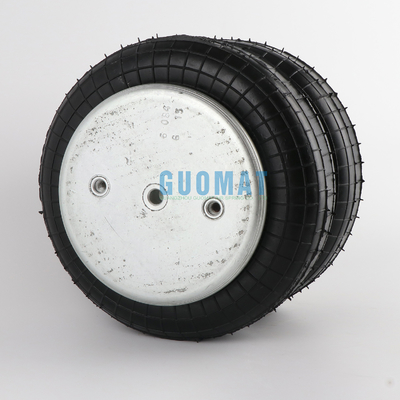

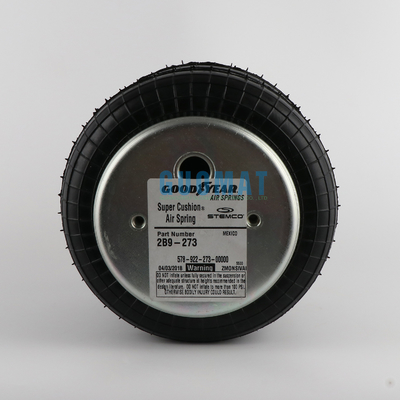

Szczegółowe zdjęcia
