W01-358-7304 Izolator sprężynowy z płyty aluminiowej Firestone z obwodem flanszowym

Szczegóły Produktu:

Miejsce pochodzenia:	Guangzhou, Chiny
Nazwa handlowa:	GUOMAT
Orzecznictwo:	ISO/TS16949:2009
Numer modelu:	3B7304

Zapłata:

Minimalne zamówienie:	5 sztuk
Cena:	USD79.9-99.9/PC
Szczegóły pakowania:	Mocne pudełko kartonowe lub jako wymaganie klientów
Czas dostawy:	3-7 dni roboczych
Zasady płatności:	L/C, T/T, Western Union lub inne
Możliwość Supply:	1000szt./tydzień

Kontakt

Szczegółowy opis produktu

Structure:	Triple Convoluted	Quality:	100% Tested
Cover Plate:	Aluminum Plate	Warranty:	1 Year
Position:	Industrial Machine	Firestone:	W01-358-7304
Color:	Black	Type:	Flange Air Spring
Podkreślić:	W01-358-7304 Izolacja sprężynowa , Izolacja sprężynowa z kołnierzem

W01-358-7304 Izolator sprężynowy z płyty aluminiowej Firestone z obwodem flanszowym

Szczegóły produktu

Nazwa produktu	Przemysłowa sprężyna powietrzna
Model nr.	3B7304
Marka	GUOMAT
Gwarancja	1 rok
Materiał	Kauczka+Stola
Z Flange'em	- Tak, proszę.
Kamienie ogniowe	W01-358-7304
Kamienie ogniowe	W013587304
Kamienie ogniowe	W01 358 7304
Kamienie ogniowe	WO13587304
Kamienie ogniowe	WO1 358 7304
Kamienie ogniowe	WO1-358-7304

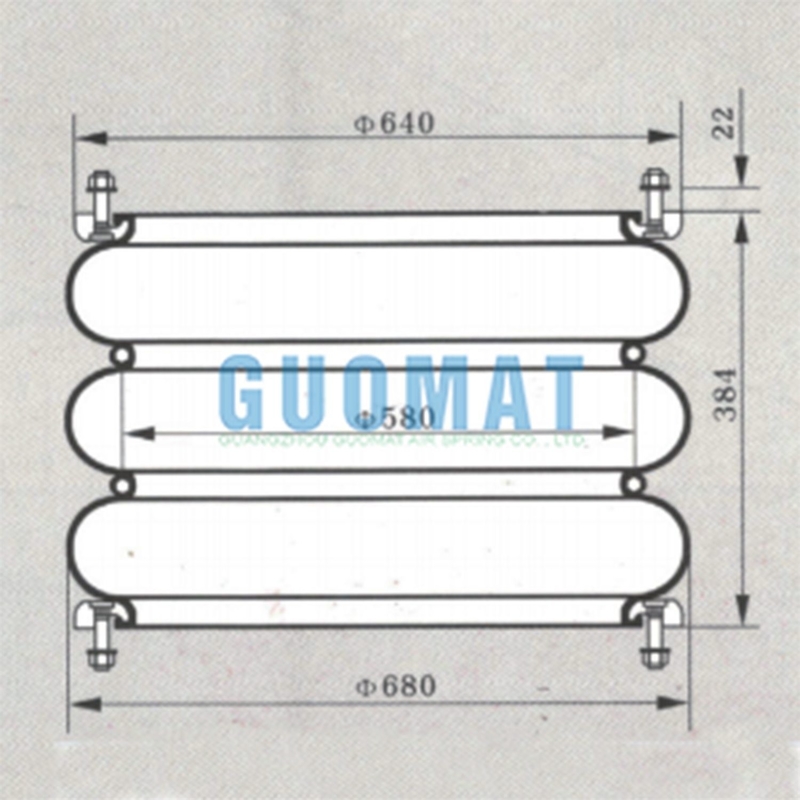

GUOMAT 3B7304 Cross Firestone W01-358-7304 Dane techniczne

Średnica górna: Ø640 mm

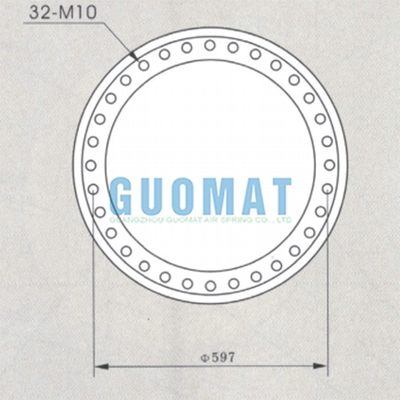

Żuraw / Owoce: 32 sztukXM10

Wysokość śruby/owoców: 22 mm

Prężnica gumy: Ø680 mm

Wysokość sprężyny: 384 mm

Odległość środkowa między śrubami: Ø597 mm

Każda standardowa sprężyna powietrzna składa się z 4 warstw

•Wewnętrzna warstwa, która zawiera powietrze.

•Przedstawiona pierwsza warstwa gumy wzmocnionej tkaniną

pod określonym kątem.

•Druga warstwa tkaniny z gumy wzmocnionej

jest umieszczona pod określonym kątem od pierwszej warstwy.

•Pokrywa chroniąca warstwy tkanin.

Charakterystyka dynamiczna na 15,0 cali. (Wymagane tylko do projektowania izolacji do montażu powietrznego)
Objętość @ 100 PSIG = 6,984 in3			Naturalna częstotliwość
Ciśnienie wskaźnikowe (PSIG)	Obciążenie (lb)	Poziom sprężyny (lb/in.)	CPM	HZ
40	15,080	2,731	80	1.34
60	23,220	3,602	74	1.23
80	31,160	4,554	72	1.20
100	39,070	5,532	71	1.18

Tabela siłowa
Zgromadzenie Wysokość (w.)	Objętość @ 100 PSIG (w3)	Siła funtów
Zgromadzenie Wysokość (w.)	Objętość @ 100 PSIG (w3)	@20 PSIG	@40 PSIG	@60 PSIG	@80 PSIG	@100 PSIG
18.0	8,136	5,300	11,230	17,840	24,760	31,660
16.0	7,390	6,830	13,920	21,490	29,220	37,010
14.0	6,560	7,830	15,890	24,130	32,390	40,830
12.0	5,660	8,230	17,080	25,960	34,870	44,060
10.0	4,711	8,950	18,220	27,640	36,450	46,370
8.0	3,717	9,250	19,030	29,160	39,320	49,270
6.0.	2,653	10,100	20,350	31,200	41,890	52,170
