FD200-19 Contitech W013586910 Podwójne worki powietrzne Contitech

FD200-19 Contitech W013586910 Podwójne worki powietrzne Contitech


Specyfikacje i dane techniczne 2B6910

Wysokość kompresji: 3,12 / 79 mm

Średnica górnej płyty osłonowej: 6,31 cala / 160 mm

Średnica spodniej płyty pokrywczej: 6,31 cala / 160 mm

Odległość środka śruby: 89 mm

Odległość do otworu gazowego między orzechem 44,5 mm

Górne pokrycie płytki śruby zęba: 2 sztuk 3/8-16UNC

Zęba z wkrętem (orzechowy): 2 sztukX 3/8-16UNC

Gumowe podłogi MAX średnica: 251 mm

Gumowe węzły naturalna średnica 224 mm

Prędkość pracy: MAX 260 mm do MIN 75 mm

Otwór gazowy / wejście powietrza: 1/4 NPTF

Numer węgla:20

Numer części Goodyear:2B9-201/ 2B9201 / 2B9 201

Numer Goodyear Bellows: 578-92-3-202 / 578923202 / 578 92 3 202

OEM Producent oryginalnego sprzętu:

Kompozycja zawieszonych sprężyny powietrzne

Górna płytka stalowa:górna płytka pokrycia jest łożyska ciśnienie i uszczelnienie powietrza w środku
Pierścień talii:Stabilne skórki części w celu zapobiegania deformacji
Konotacja śruby:z wyłączeniem urządzeń do urządzeń do pomiaru powietrza,
Otwór wypełniony gazem / wejście powietrza:Wypełniając porowatość powietrza dla nadmuchanej sprężyny powietrznej
Włókna i ich części:Główną częścią, może zamknąć powietrze i elastyczne działania w górę i w dół
Gumowy zderzak (nieobowiązkowy):Zapobieganie sprężyny powietrza w górę i w dół na płytkę i kolyzji płytki podłoża, można wybrać również nie może
Konotacja śruby:z wyłączeniem urządzeń do urządzeń do pomiaru powietrza,
Płytka stalowa dolna:Dolna płytka stalowa jest łożyska ciśnienie i uszczelnienie powietrza w środku

Opis Zgromadzenie Rozkaz nr.

Ślepe orzechy, 1/4 NPT W01-358-6910

Ślepe orzechy, 1/4 NPT, zderzak W01-358-6911

Ślepe orzechy, 3/4 NPT W01-358-6900

Ślepe orzechy, 3/4 NPT, zderzak W01-358-6901

Countersunk stalowe pierścienie korali,

13/4 śruby, orzechy, płytki W01-358-6923

Tylko węgle gumy W01-358-0138


Jak obliczyć dla pneumatyków, takich jak

• Masa podnoszona 2000 M (kg)
• Wymagany cios 190 S Min (Mm)
• Liczba źródeł powietrza 4 N
• Minimalna wysokość instalacji 190 H Min (Mm)
• Minimalna średnica instalacji 500 D (mm)
• Ciśnienie powietrza 6 P (bar)

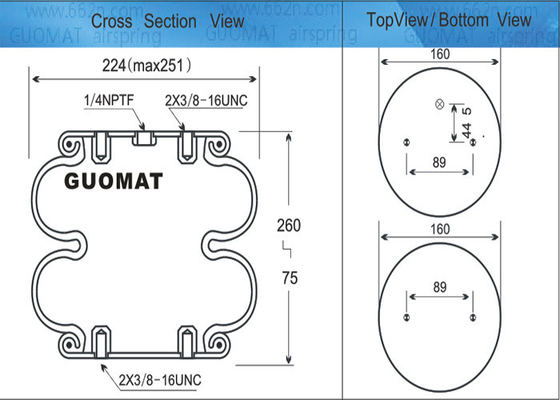

rysunek i dane sprężyny powietrznej GUOMAT 2B6910:

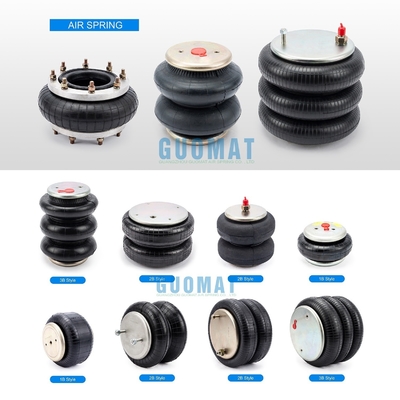

Pozostałe rodzaje GUOMAT NO.

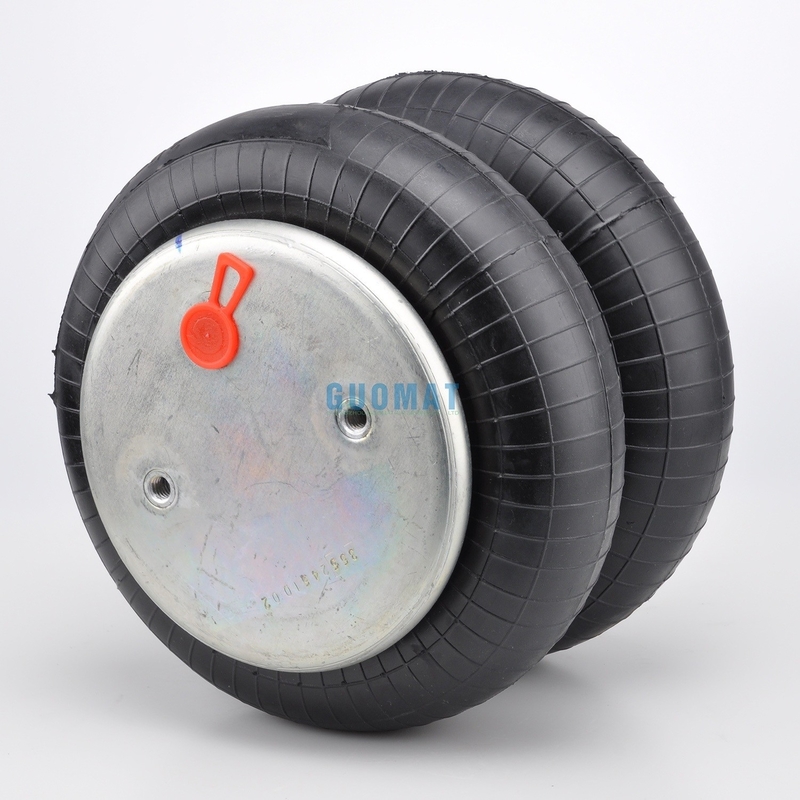

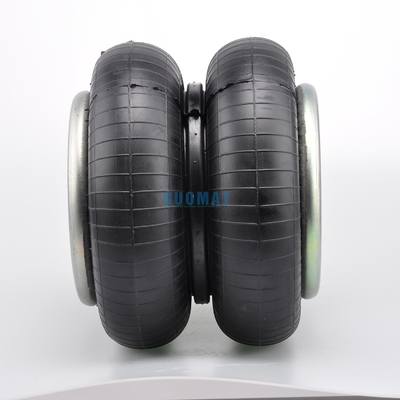

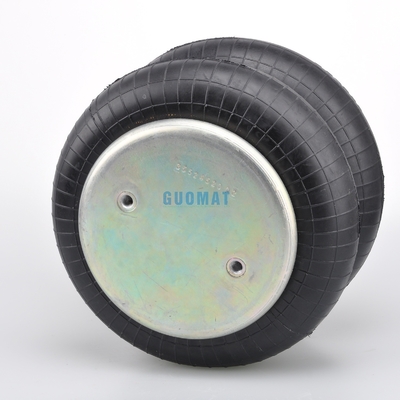

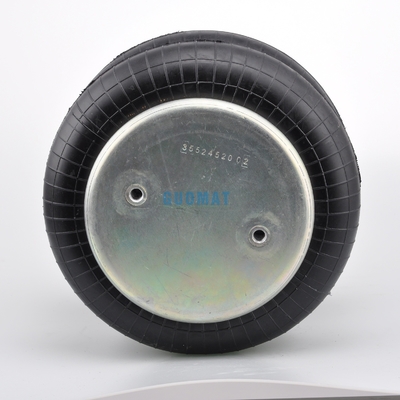

Szczegółowe zdjęcia sprężyny powietrznej 2B6910:






Linia produkcyjna sprężyny powietrznej GUOMAT:




GUOMAT 2018 Szanghajski Salon Samochodów we Frankfurcie:
