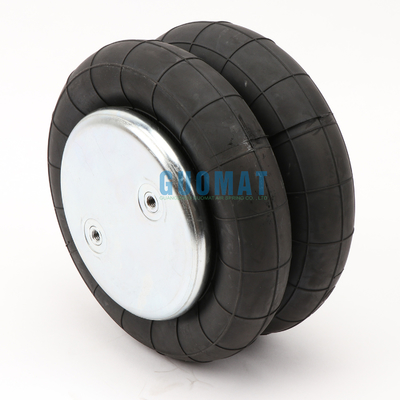

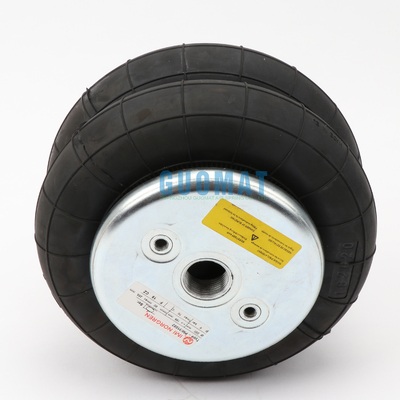

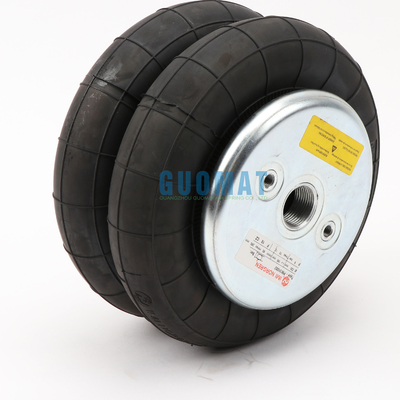

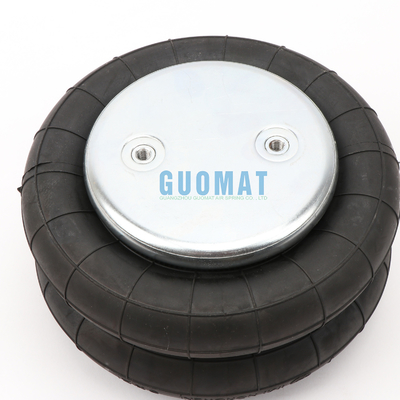

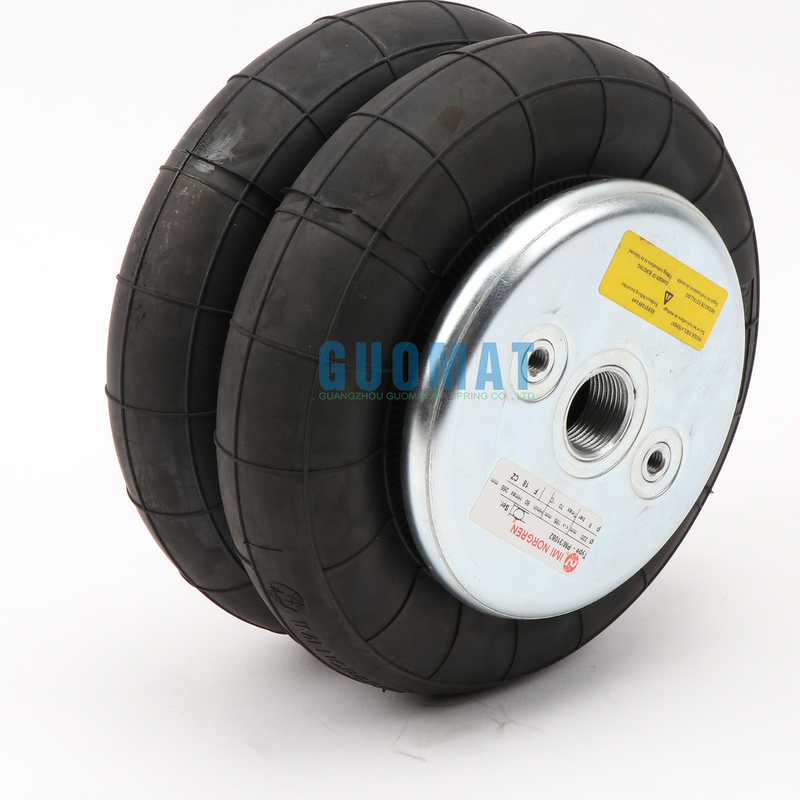

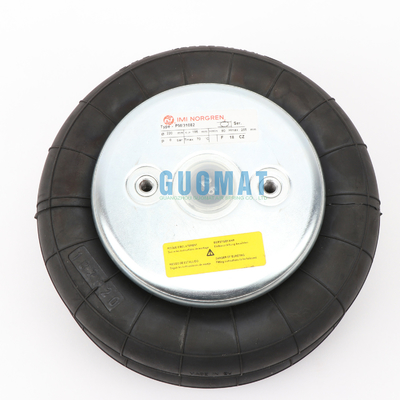

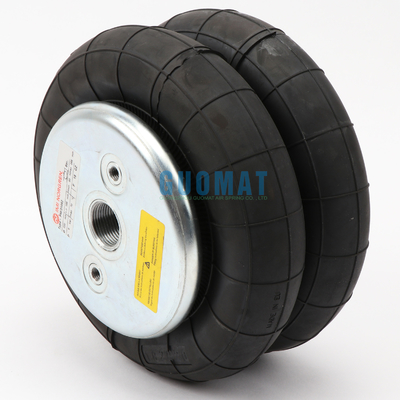

Norgren Air Spring PM/31082 Podwójny obwieszczalnik powietrza Springride Bellows

Szczegóły Produktu:

Miejsce pochodzenia:	Zjednoczone Królestwo
Nazwa handlowa:	Norgren
Orzecznictwo:	ISO/TS16949:2009
Numer modelu:	PM/31082

Zapłata:

Minimalne zamówienie:	5 sztuk
Cena:	USD159.9-299.9/PC
Szczegóły pakowania:	Mocne pudełko kartonowe lub jako wymaganie klientów
Czas dostawy:	3-7 dni roboczych
Zasady płatności:	L/C, T/T, Western Union lub inne
Możliwość Supply:	1000szt./tydzień

Kontakt

Szczegółowy opis produktu

Model nr.:	PM/31082	PÓŁNOCNY ZACHÓD.:	3,1 kg
Zdolność nacisku:	0,2-0,8 M PA	Wlot powietrza:	G1/2
Średnica górnej płyty (szerokość):	135 mm	Średnica płyty dolnej (szerokość):	135 mm
Skok gumowych mieszków:	75 ~ 230 mm	Użycie:	Przemysłowe
Typ obciążenia:	Kompresja	Kształt:	Zwinięty
Podkreślić:	PM/31082 Norgren Wiosna powietrzna , Podwójna sprężyna powietrzna Norgren

Norgren Air Spring PM/31082 Podwójny obwieszczalnik powietrza Springride Bellows

Rodzaj	Rozkaz nr.
Tylko węgle gumowe	66501
z rozmontowalnymi płytami, wpuszczalnikiem powietrza G1/2	66505

Min. ciśnienie 0 bar
Siła zwrotna do minimalnej wysokości ≤ 300 N
Masa całkowita 3,5 kg

Izolacja drgań - wartości charakterystyki dynamicznej Wysokość konstrukcyjna H: zalecana 200 mm, minimalna 180 mm
Ciśnienie p [bar]	3	4	5	6	7	8	Vol. V [l]
Siła (obciążenie) [kN]	3.9	5.3	6.7	8.2	9.7	11.3
Prędkość sprężyny [N/mm]	76	97	118.5	140	161	181.5	4.1
Naturalna częstotliwość [Hz]	2.2	2.2	2.1	2.1	2.1	2.0

Wykorzystanie pneumatyczne - wartości właściwości statycznych Siła F [kN]
Ciśnienie p [bar]		3	4	5	6	7	8	Vol. V [l]
Wysokość H [mm]	220	2.9	4.03	5.16	6.41	7.65	8.98	4.3
	200	3.86	5.27	6.68	8.21	9.73	11.3	4.1
	150	5.9	8	10.1	12.4	14.7	16.9	3.2
	100	8.2	10.9	13.7	16.6	19.4	22.4	2

Pozostałe modele sprężyń powietrznych Norgen:

Model	Nominalna wielkość (calowa) x zakręty	Maksymalny bieg (mm)	Wielkość portu lotniczego
PM/31021	2 3/4" x 1	20	G1/4
PM/31022	2 3/4" x 2	45	G1/4
PM/31023	2 3/4" x 3	65	G1/4
PM/31041	4 1/2" x 1	140	G3/8
PM/31042	4 1/2" x 2	280	G3/8
PM/31061	6" x 1	155	G1/2
PM/31062	6" x 2	155	G1/2
PM/31081	8" x 1	95	G3/4
PM/31082	8" x 2	185	G3/4
PM/31091	9 1/4" x 1	105	G3/4
PM/31092	9 1/4" x 1	230	G3/4
PM/31121	12" x 1	105	G3/4
PM/31122	12" x 2	215	G3/4
PM/31123	12" x 3	315	G3/4
