Jedna zawieszona sprężyna powietrzna 1B5171 Styl zastępuje Contitech FS330-11 468 Gumowe wieki
Odesłanie nr.
| Kamienie ogniowe W01-358-7009 |
Trójkąt 6374 |
| Kamienie ogniowe W013587009 |
Trójkąt 4468 |
| Kamienie ogniowe W01 3587009 |
SAF-HollandAR741 |
| Contitech FS330-11 468 |
Neway90557002 |
| Contitech FS 330-11 468 |
Goodyear 1B12-301 |
| Contitech FS330 11 468 |
Goodyear 1B12 301 |
| Contitech FS 330 11 468 |
Goodyear 1B12-313 |
| Contitech FS33011468 |
Goodyear 1B12 313 |
| Contitech FS33011 468 |
|
Specyfikacje i szczegółowe parametry techniczne: 1B5171
Zęby z wiersza górnego: 3× 3/8-16UNC
Zęby śrubowe (orzechowe) spodniej płyty pokrywczej: 4× 3/8-16UNC
- Własności otworu powietrza/wjazdu powietrza/przybory powietrza
Otwór powietrza/wjazd powietrza: 1/4NPTF
Średnica płyty górnej: 231 mm
Średnica okładki dolnej: 231 mm
Maksymalna średnica gumy: 325 mm
Uderzenie: od 55 mm do 160 mm
- Blok zderzacza/blok zderzacza
Brak blokady zderzaka
- Związek pasa/związek pasa
Bez pętli pasa
Min. ciśnienie: 0 barów
Siła zwrotna do min. wysokości: ≤ 300N
Całkowita masa z zaciskanymi płytami: 4,1 kg
Izolacja wibracyjna - wartości charakterystyki dynamicznej
Wysokość konstrukcyjna H: zalecana 130 mm, minimalna 100 mm
| Ciśnienie p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V[l] |
| Siła (obciążenie) [KN] |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29.0 |
6.8 |
| Prędkość sprężyny [N/cm] |
2645 |
3290 |
3935 |
4580 |
5225 |
5870 |
| Naturalna częstotliwość [Hz] |
2.5 |
2.4 |
2.4 |
2.3 |
2.3 |
2.3 |
Wartości charakterystyki statycznej zastosowania pneumatycznego
Siła F[KN]
| Ciśnienie p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Wysokość H[mm] |
130 |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29.0 |
7.0 |
| 120 |
11.9 |
15.7 |
19.6 |
23.8 |
27.8 |
31.8 |
6.3 |
| 110 |
12.7 |
16.9 |
21.1 |
25.8 |
30.1 |
34.4 |
5.8 |
| 100 |
13.6 |
18.1 |
22.7 |
27.6 |
32.1 |
36.7 |
5.6 |
| 90 |
14.4 |
19.2 |
24.0 |
29.1 |
34.0 |
38.9 |
5.3 |
| 80 |
15.0 |
20.2 |
25.2 |
30.5 |
35.5 |
40.6 |
4.9 |
| 70 |
15.5 |
20.9 |
26.2 |
31.6 |
36.9 |
42.1 |
4.3 |
| 60 |
16.0 |
21.6 |
27.1 |
32.6 |
38.0 |
43.3 |
3.9 |
Wnioski
PPrzemysł papierniczy
Fabryki drewniane
Podnoszące stoły
Tsystem ołowiania i obróbki
Produkcja energii
Narzędziarobotyka i automatyka
Zestaw części
Zestaw samochodowy
Sprzęt medyczny
Systemy przenośników
Opakowanie
Zalety
1Dokładna precyzja sterowania: amortyzator sprężyny powietrznej zapewnia precyzyjną kontrolę wysokości poprzez regulację wewnętrznego ciśnienia powietrza.Ta funkcja eliminuje problemy ze zmęczeniem i jednorazową instalacją, które występują w innych typach izolacji.
2. wydłużyć żywotność sprzętu: amortyzator sprężynowy powietrza ze względu na swoją specjalną zasadę amortyzacji, odzwierciedla wielką zaletę w konserwacji sprzętu,gdy tradycyjna sprężyna stalowa zostaje uderzona, wywoła zjawisko samowibrujące się, częstotliwość samowibrującej się może być bezpośrednio przekazywana do sprzętu, powodując rozluźnienie i uszkodzenie sprzętu.Dmuchanie sprężynowe jest o wiele lepsze., a nawet możliwe jest osiągnięcie całkowitego tłumienia, znacząco zmniejszając koszty utrzymania urządzeń i wydłużając żywotność urządzeń
3. Szeroki zakres działania: powietrze sprężynowe amortyzator wstrząsów trzęsienia izolacji obciążenia w każdym punkcie instalacji od 10 kg do ponad 10 ton, może spełniać różne wymagania produkcyjne.(Przykład sprężyny powietrznej Guomat, mogą występować różnice między markami)
4. Wyższa absorpcja wstrząsów: amortyzatory sprężynowe zapewniają wyższą izolację wibracyjną wśród wszystkich rodzajów amortyzatorów wibracyjnych.Naturalna częstotliwość systemu może być jeszcze niższa, jeśli dodane dodatkowe komory magazynowania powietrzaAby osiągnąć ten sam efekt, deformacja statyczna tradycyjnych amortyzatorów sprężynowych spiralnych powinna wynosić co najmniej 230 mm.

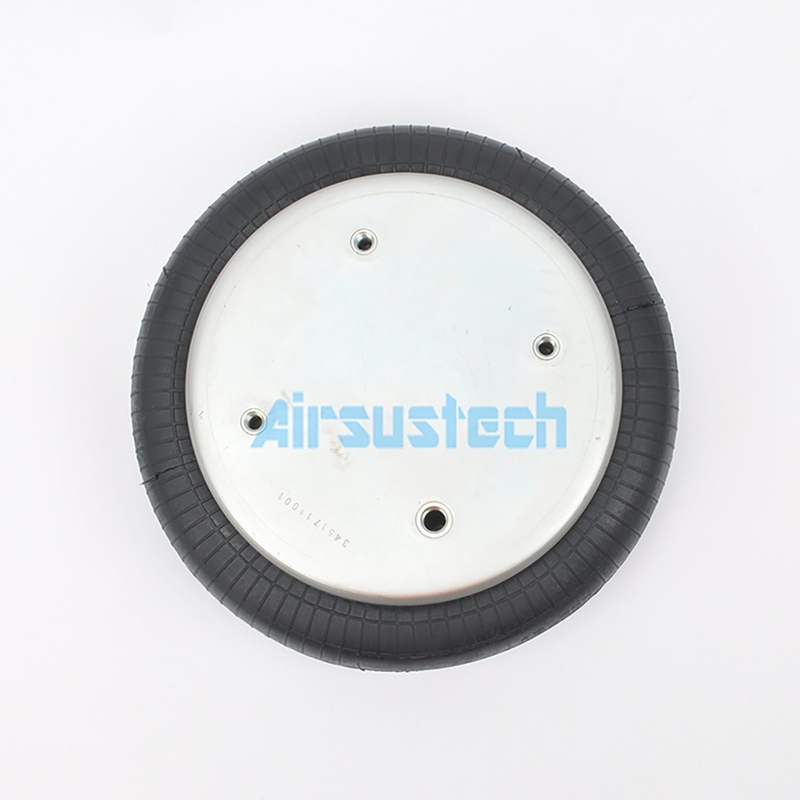

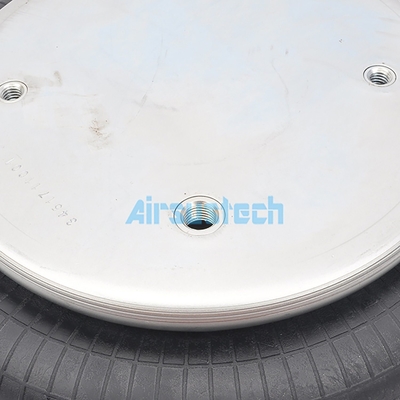

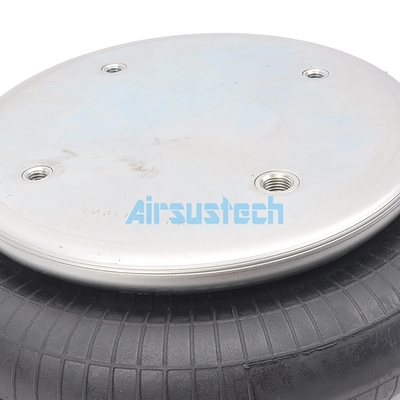

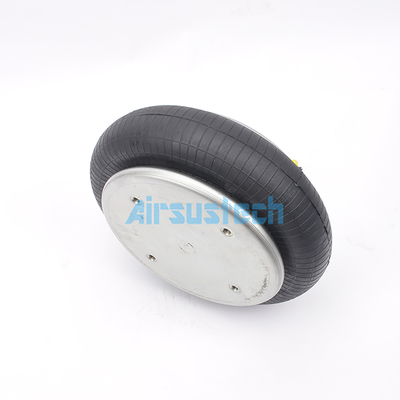

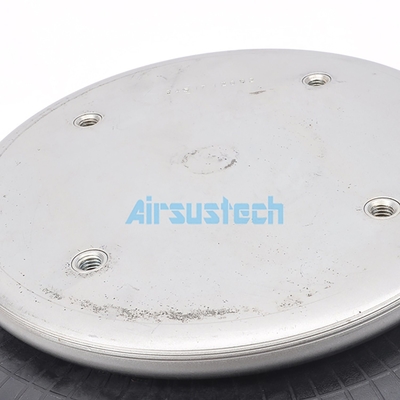

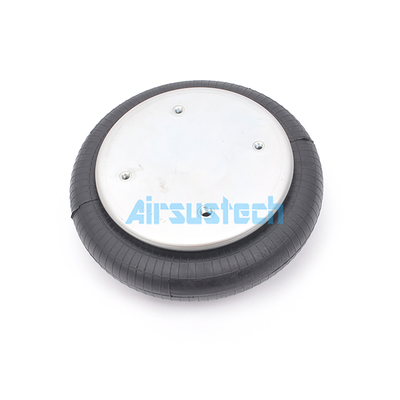

Powiązane zdjęcie 1B5171
