1B8X4 Firestone Air Spring W01-358-7564 Jednorazowe gumowe zwinięte aktywatory powietrzne

Szczegóły Produktu:

Miejsce pochodzenia:	Guangzhou China
Nazwa handlowa:	GUOMAT
Orzecznictwo:	ISO/TS16949, ISO9001
Numer modelu:	1B8X4

Zapłata:

Minimalne zamówienie:	5 sztuk
Cena:	USD49.9-59.9/PC
Szczegóły pakowania:	Mocne pudełko kartonowe lub jako wymaganie klientów
Czas dostawy:	3-7 dni roboczych
Zasady płatności:	L/C, T/T, Western Union lub inne
Możliwość Supply:	1000szt./tydzień

Kontakt

Szczegółowy opis produktu

Funkcja:	Zmniejsz szok	klucz:	Kamień Ognisty W01-358-7564
Kod Hs:	8708809000	Gwarancja:	12 miesięcy
Rodzaj:	Wypełniony gazem	Dobry rok:	1B8-550
Maksymalna średnica:	230 mm	Wysokość skoku:	50mm-140mm
Podkreślić:	1B8X4 Firestone Air Spring , Firestone Air Spring W01-358-7564

1B8X4 Firestone Air Spring W01-358-7564 Jednorazowe gumowe zwinięte aktywatory powietrzne

Odesłanie nr.

Numer odniesienia krzyżowego

Firestone.W01-358-7564
Firestone.W01 358 7564
Firestone.013587564

Goodyear: 1B8-550
Goodyear: 1B8 550
Goodyear: 1B8550

Contitech: FS120-10
Contitech: FS120 10
Contitech: FS12010

Specyfikacje i szczegółowe parametry techniczne:AIRSUSTECH 1B8×4

Orzechy/orzechy ślepe

Zęby z wiersza górnego: 2×3/8-16UNC
Odległość środka śruby od górnej płyty osłonowej: 70 mm
Zęby śrubowe (orzechowe) dolnej płyty pokrywającej:2×3/8-16UNC
Odległość od środka śruby dolnej płyty pokrywczej: 70 mm

Własności otworu powietrza/wjazdu powietrza/przybory powietrza

Otwór powietrza/wjazd powietrza: 1/4NPTF
Odległość między otworem powietrza a śrubą: 35 mm

Płytka pokrywająca

Średnica płyty górnej: 135 mm
Średnica okładki dolnej: 135 mm

Węgiel z gumy

Prężnica gumy: 200 mm
Maksymalna nadmiara: 230 mm
Uderzenie: od 50 mm do 140 mm

Blok zderzacza/blok zderzacza

Brak blokady zderzaka

Związek pasa/związek pasa

Bez pętli pasa

Min. ciśnienie: 0 barów
Siła zwrotna do min. wysokości: ≤ 200N
Całkowita masa z zaciskanymi płytami: 2,0 kg

Izolacja wibracyjna - wartości charakterystyki dynamicznej
Wysokość konstrukcyjna H: zalecana 110 mm, minimalna 90 mm

Ciśnienie p[bar]	3	4	5	6	7	8	Vol. V[l]
Siła (obciążenie) [KN]	3.9	5.3	6.8	8.3	9.6	10.9	1.8
Prędkość sprężyny [N/cm]	1335	1620	1925	2230	2535	2840
Naturalna częstotliwość [Hz]	2.9	2.8	2.7	2.6	2.6	2.6

Wartości charakterystyki statycznej zastosowania pneumatycznego
Siła F[KN]

Ciśnienie p [bar]		3	4	5	6	7	8	Vol. V [l]
Wysokość H[mm]	120	3.1	4.3	5.6	6.9	8.0	9.2	1.9
	110	3.9	5.3	6.8	8.3	9.6	10.9	1.8
	100	4.5	6.1	7.9	9.7	11.0	12.4	1.7
	90	5.0	6.8	8.9	10.8	12.2	13.8	1.5
	80	5.5	7.4	9.7	11.6	13.3	15.0	1.3
	70	5.9	7.9	10.3	12.3	14.2	16.0	1.1
	60	6.3	8.2	10.7	13.0	15.0	17.0	0.9

Firestone Style 116 Węzłowiec powietrzny

Opis		Rozporządzenie nr.
Styl 116	Ślepe orzechy, 1/4 NPT	W01-358-7564
Styl 116	Ślepe orzechy, 3/4 NPT	W01-358-7561
Dwa Ply Bellows	Włókienki, śruby, orzechy, obrusy	W01-358-7568
	Ostrze ślepe z zainstalowanym zaworem 1/4 zbiornika	W01-A72-7518
	Tylko węgle gumowe	W01-358-0133

Średnica płyty: 5,31 cala / 135 mm
Maksymalny bieg: 4 cala / 101 mm
Maksymalna wysokość: 6 cali / 152 mm
Min. wysokość: 2 cala / 51 mm
Połączenie powietrzne: 1/4 NPT
Materiał podłączony: NR
Węzeł montażowy: 2x3/8-16 UNC
Styl: 116
Min./max. zakres temperatury: - 40°C / +70°C
Zalecana maksymalna wysokość robocza: 5,1 cala / 130 mm
Maksymalna średnica: 5,31 cala / 231 mm Maksymalna obciążenie: 3,41 psi / 16,55 kN

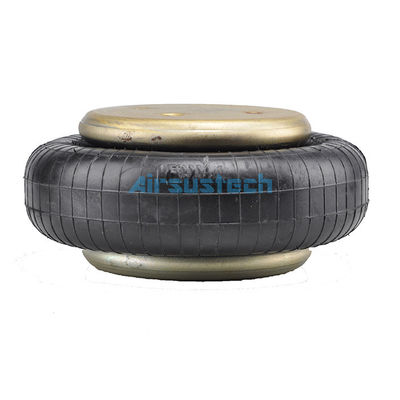

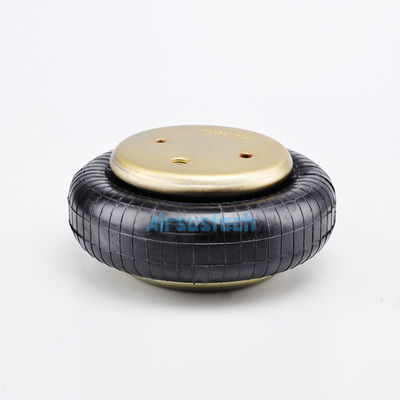

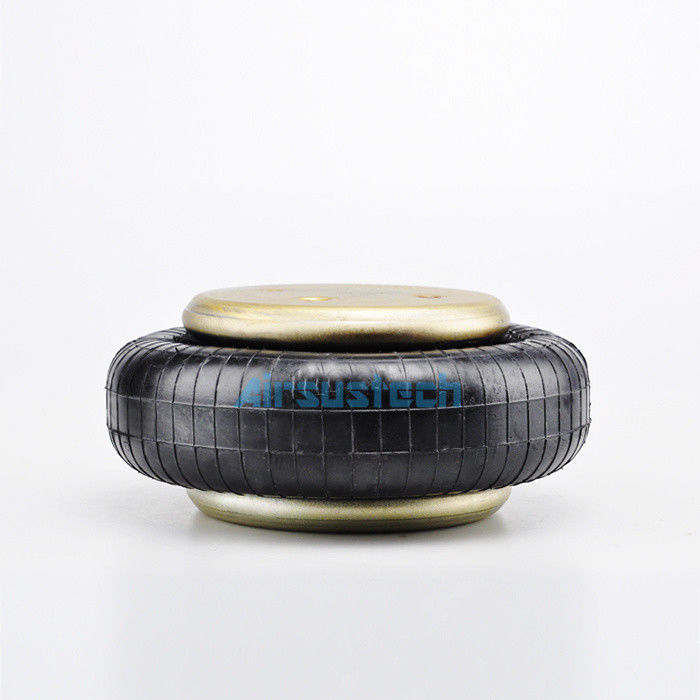

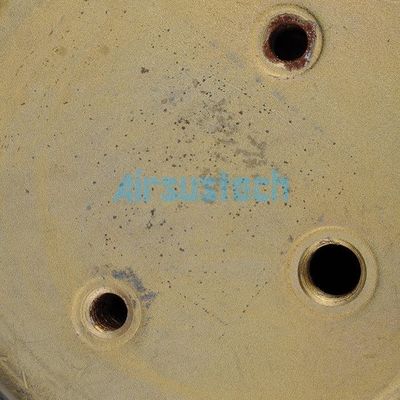

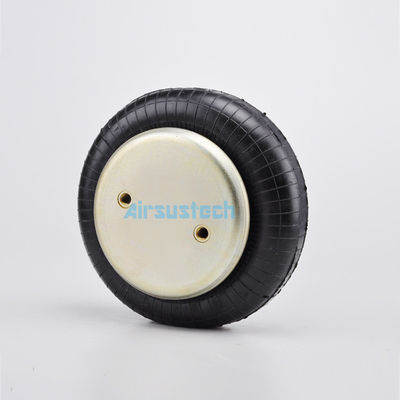

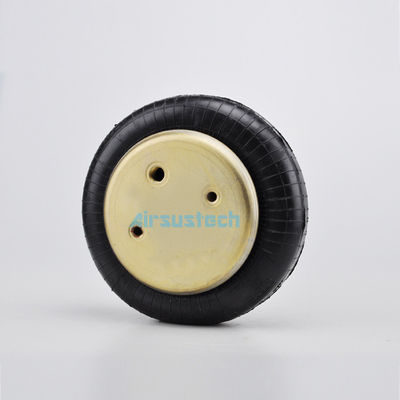

Powiązane zdjęcie 1B8×4

1B8X4 Firestone Air Spring W01-358-7564 Jednorazowe gumowe zwinięte aktywatory powietrzne 0
