| Miejsce pochodzenia: | Guangdong, Chiny |
| Nazwa handlowa: | GUOMAT |
| Orzecznictwo: | ISO/TS16949, ISO9001 |
| Numer modelu: | 280126H-1 |
| Minimalne zamówienie: | 5 |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Mocne pudełko kartonowe lub jako wymaganie klientów |
| Czas dostawy: | 5-8 dni roboczych |
| Zasady płatności: | L/C, D/A, D/P, Western Union |
| Możliwość Supply: | 1000szt./tydzień |
| Model nr.: | 280126H-1 | Marka: | GUOMAT |
|---|---|---|---|
| Kierunek siły tłumienia: | Dwukierunkowy | Próbka: | Dostępne |
| Funkcja: | Zmniejsz szok | Pochodzenie: | Guangzhou |
| Struktura: | Jednorazowe zakręcenie | Materiał: | Kauczuk |
| Podkreślić: | Przemysłowa sprężyna powietrzna 280126h-1,Przemysłowa sprężyna powietrzna pojedyncza zwinięta,Jednopłetwy aktuator powietrza |
||

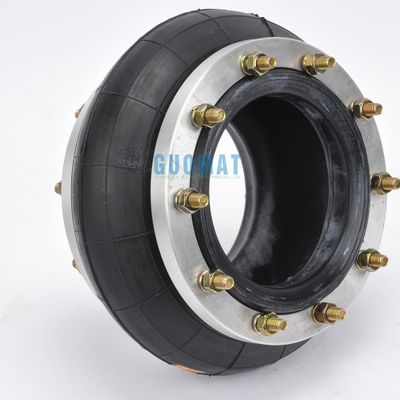

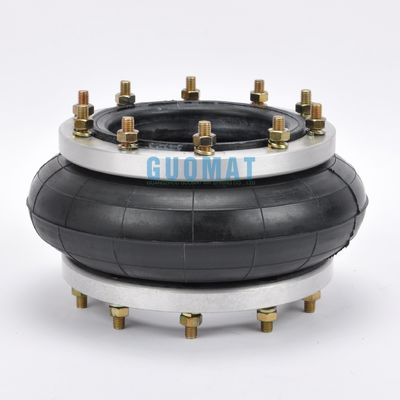

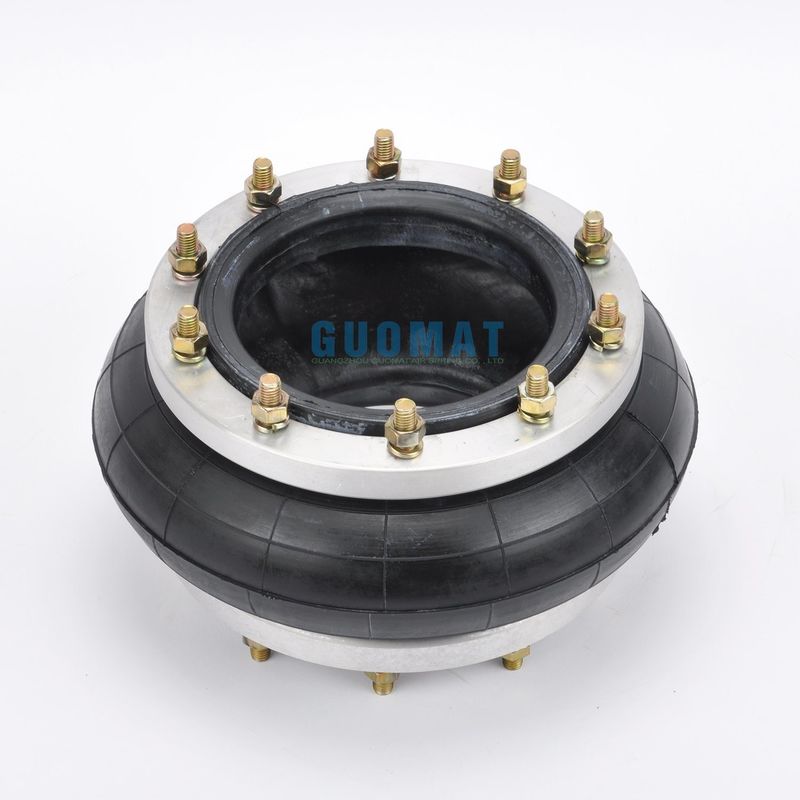

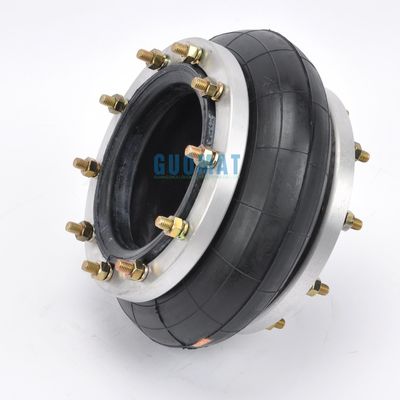

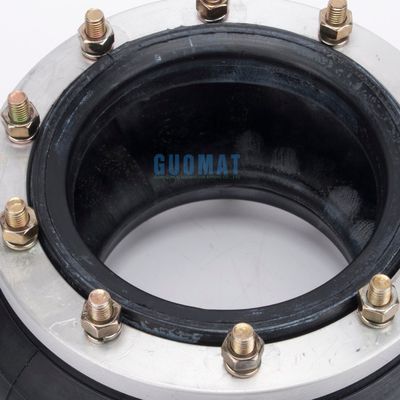

Przemysłowe sprężyny powietrzne 280126h-1 Jednorazowe przegubowe urządzenia przenośnikowe aktuatora powietrza
| Pozycja | Wiosna powietrzna | Numer pozycji | 280126H-1 |
| Średnica płyty pokrywczej | 235 mm | Śruby/Otróbki | M10 |
| Wielkość śruby/orzełka | 10 sztuk | Odległość środkowa pomiędzy śrubą/owocem | 197 mm |
| Gumowe węzły maksymalna średnica | 300 mm | Naturalny wzrost | 126 mm |
| Uderzenie robocze | Max 144 mm do Min 50 mm | Maksymalna wysokość | 144 mm |
| Minimalna wysokość | 50 mm | Wysokość uderzenia | 94 mm |
| Dane techniczne | |||||||
| Pojemność nośna | Presja inflacyjna | 0.2Mpa | 0.3Mpa | 0.4Mpa | 0.5Mpa | 00,6Mpa | |
| Wysokość instalacji | |||||||
| 58 | (mm) | 1084 | 1616 | 2167 | 2699 | 3249 | |
| 76 | (mm) | 998 | 1506 | 2023 | 2530 | 3054 | |
| 94 | (mm) | 888 | 1332 | 1796 | 2242 | 2716 | |
| 112 | (mm) | 724 | 1095 | 1501 | 1867 | 2274 | |
| 126 | (mm) | 643 | 985 | 1333 | 1662 | 2017 | |
| 145 | (mm) | 475 | 731 | 998 | 1270 | 1543 | |
| 166 | (mm) | 266 | 433 | 616 | 799 | 1000 | |
| Sztywność i częstotliwość na konstrukcyjnej wysokości | Sztywność pionowa | (kg/cm) | 186 | 264 | 336 | 408 | 492 |
| Naturalna częstotliwość | Hz | 2.69 | 2.59 | 2.51 | 2.48 | 2.47 | |
| cpm | 161 | 155 | 151 | 149 | 148 | ||
| Głowica łożyskaośrodek | Presja inflacyjna | 00,7Mpa | 0.8Mpa |
00,7Mpa Objętość ((dm3) |
|
| Wysokość instalacji | |||||
| 58 | (mm) | 3799 | 4323 | 2.08 | |
| 76 | (mm) | 3563 | 4070 | 3.01 | |
| 94 | (mm) | 3164 | 3641 | 3.70 | |
| 112 | (mm) | 2658 | 3081 | 4.71 | |
| 126 | (mm) | 2374 | 2748 | 5.28 | |
| 145 | (mm) | 1829 | 2129 | 5.94 | |
| 166 | 1200 | 1433 | 6.61 | ||
| Sztywność i częstotliwość na konstrukcyjnej wysokości | Sztywność pionowa | (kg/cm) | 575 | 660 | |
| Naturalna częstotliwość | Hz | 2.46 | 2.45 | ||
| cpm | 148 | 147 | |||
Technologia instalacji sprężyń powietrznych
Sprężyny powietrzne są szeroko stosowane w inżynierii sprężyny powietrznej, ale wiele jednostek konstrukcyjnych sprężyny powietrznej będzie miało różne błędy operacyjne w procesie instalacji sprężyny powietrznej,powodujące słaby efekt instalacji sprężyń powietrznych, wpływające na żywotność sprężyny powietrznej i powodujące potencjalne zagrożenia dla bezpieczeństwa.
1Przed zainstalowaniem sprężyny powietrznej należy sprawdzić jej model, specyfikację i konfigurację oraz spełnić wymagania projektowe.
2Sprężyna powietrzna z wewnętrznym rękawem powinna dbać o to, aby kierunek wewnętrznego rękawów był zgodny z kierunkiem przepływu medium,a płaszczyzna obrotu zawiasu zawiasowej sprężyny powietrznej powinna być zgodna z płaszczyzną obrotu przemieszczenia.
4Stosowanie różnicy montażu sprężyny powietrznej poprzez deformację sprężyny powietrznej jest surowo zabronione, tak aby nie wpływać na normalne funkcjonowanie sprężyny powietrznej,zmniejszenie czasu trwania, a także zwiększyć obciążenie układu rurociągowego, wyposażenia i części wspierających.
5W trakcie instalacji nie wolno dopuścić, aby szlam spawalniczy rozpraszał się na powierzchni obudowy, a obudowa nie może zostać uszkodzona przez inne maszyny.
6Po zainstalowaniu układu rurociągowego żółte części pomocnicze i elementy mocujące stosowane do montażu i transportu na sprężyni powietrznej należy usunąć jak najszybciej,i urządzenie ograniczające należy ustawić w wyznaczonej pozycji zgodnie z wymaganiami projektowymi, tak aby system rurociągów miał wystarczającą pojemność w warunkach otoczenia.
7Wszystkie ruchome części sprężyny powietrznej nie powinny być zaczepione przez części zewnętrzne ani ograniczać zakresu ich ruchu, a także zapewnić normalne działanie ruchomej części.
![]()
![]()
![]()
![]()
