W01M586100 Jednorazowa sprężyna powietrzna GUOMAT NO.1B53014 3/4 NPT

W01M586100 Jednorazowa sprężyna powietrzna GUOMAT NO.1B53014 3/4 NPT

Szczegóły Produktu:
Miejsce pochodzenia: Guangzhou, Chiny
Nazwa handlowa: GUOMAT
Orzecznictwo: ISO/TS16949:2009
Numer modelu: 1B53014-3/4
Zapłata:
Minimalne zamówienie: 5 sztuk
Cena: USD49.9-59.9/PC
Szczegóły pakowania: Mocne pudełko kartonowe lub jako wymaganie klientów
Czas dostawy: 3-7 dni roboczych
Zasady płatności: L/C, T/T, Western Union lub inne
Możliwość Supply: 1000szt./tydzień
Kontakt
Szczegółowy opis produktu
Zdolność nacisku: 0,2-0,8 M PA Wlot powietrza: 3/4 NPT
Średnica płyty: 289 mm Gwarancja: Jeden rok
Materiał: Guma i żelazo Pozycja: Przód i tył
Ognisty kamień: W01-M58-6100 Rodzaj: Pojedynczy zwinięty typ
Podkreślić:

W01M586100 Jednorazowa sprężyna powietrzna

,

1B53014 Jednorazowa sprężyna powietrzna

W01M586100 Jednorazowa sprężyna powietrzna GUOMAT NO.1B53014 3/4 NPT

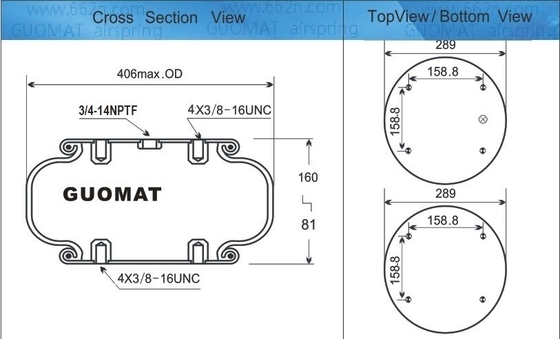

GUOMAT 1B530143/4 Specyfikacje i dane techniczne



Temperatura pracy: 57Co do -54Co

GUOMAT NO:1B53014 3/4

Numer krzyża: W01-M58-6101



Orzechy / Orzechy ślepe

Górne pokrycie płytki śruby (orzeł) Ząb: 4 sztukX 3/8-16UNC

Odległość środka śruby od górnej płyty pokrywczej:1580,8 mm

Zęba z wkrętem zęba: 4 sztuk 3/8-16UNC

Odległość środka śruby od dolnej płyty pokrywczej: 158,8 mm

Odległość do otworu gazowego między orzechem 79,4 mm



 Otwór gazowy / wejście powietrza / podgrzewanie powietrza

Otwór gazowy / wejście powietrza: 1/4 NPT



 Płytka pokrywająca

Średnica płyty górnej osłony (szerokość): 289 mm

Średnica płyty pokrywy dolnej (szerokość): 289 mm



Gumowe podłogi

Gumowe podłogi Naturalna średnica 380 mm

Gumowe podłogi Maksymalna średnica: 406 mm

Gumowe węzły naturalna wysokość: 120 mm

Prędkość pracy: MAX 160 mm do MIN 81 mm



 Blok zderzacz / blok buforowy

Bez bloku zderzacza



 Związek / Pierścień na pasie

Z Girdle Hoop: Bez Girdle Hoop



Izolacja drgań - wartość charakterystyczna dynamiczna
Wysokość konstrukcyjna H: 5,91 cala zalecana, minimalna 4,72 cala

Ciśnienie p [psi] 40 60 80 100 120 Vol. V [in.3]
Siła (obciążenie) 3840 5800 7820 9830 11800 685
Poziom sprężyny [lbf/in.] 1980 2590 3280 4060 4630
Naturalna częstotliwość [Hz] 2.2 2.1 2.1 2.0 2.0





Zastosowania pneumatyczne - właściwości statyczne

Siła F [lbf]

Ciśnienie p [psi] 40 60 80 100 120 Vol. V [in.3]
Wysokość H [in.] 6.5 3340 5060 6840 8660 10500 740
6.0 3760 5690 7650 9660 11600 690
5.5 4140 6250 8380 10600 12700 650
5.0 4450 6680 8960 11300 13500 610
4.5 4720 7070 9460 11900 14300 560
4.0 4940 7380 9870 12400 14900 510
3.5 5120 7610 10200 12800 15300 450
3.0 5260 7810 10500 13100 15700 380
2.5 5350 7970 10700 13400 16000 300





Używane rodzaje jednostkowego aktuatora powietrza konwolującego



Jednorazowy aktywator powietrza z konwolucją
Wszystkie pomiary są w mm
GUOMAT NO. Ograniczanie emisji zanieczyszczeń Min. Wysokość konstrukcyjna Wymagana przestrzeń do instalacji Maksymalny udar.

1B53014 31/4 W01-M58-6101 51 420 134





Opis GUOMAT 1B53014 3/4:

Tradycyjna metoda tłumienia płynnych łóżek głównie gumowe podkładki, wymagające wyższej sprężyny stalowej.Wprowadzenie z zagranicy "systemów izolacji sprężynowej powietrza" umożliwiło izolację, a nie absorpcję wstrząsówDzięki wyjątkowemu sposobowi konwersji energii, wibracja energii mechanicznej w energii wewnętrznej, dzięki czemu 95 procent wibracji jest izolowanych, aby osiągnąć prawdziwy efekt izolacji.
Różne rodzaje łóżka fluidizowanego, zgodnie z całkowitą masą łóżka fluidizowanego w celu wyboru odpowiedniej nośności sprężyny powietrznej,i łóżko fluidizowane zgodnie z długością, szerokością i wysokością projektu konkretnej instalacji, a sprężyna powietrzna wygodną instalację, ale także sprawia, że izolacja Instalacja systemu jest znacznie łatwiejsza niż instalacja stalowej sprężyny.
W przypadku izolacji poduszek powietrznych istnieją dwie metody sterowania.




Mamy też inne rozmiary:



Styl:113 Dwa Ply Bellows

Ślepe orzechy, 1/4 BSP:W01-M58-6101

Ślepe orzechy, 1/4 BSP, zderzak:W01-M58-6103

Ślepe orzechy, 3/4 BSP:W01-M58-6100

Ślepe orzechy, 3/4 BSP, zderzak:W01-M58-6102

Wyroby z stali przeciwpowrotowej, śruby o średnicy 40 mm, wycieraczki orzechowe:W01-M58-7538

Tylko węgle gumowe:W01-358-0135
Siła upadku do minimalnej wysokości (@ 0 BAR):76N


128 Konstrukcja o wysokiej wytrzymałości

Ślepe orzechy, 114 BSP:W01-M58-6071

Ślepe orzechy, 114 BSP, gumowy zderzak:W01-M58-6068

Ślepe orzechy, 3/4 BSP:W01-M58-6070

Ślepe orzechy, 3/4 BSP, gumowy zderzak:W01-M58-6069

Tylko węgle gumowe:W01-358-0231

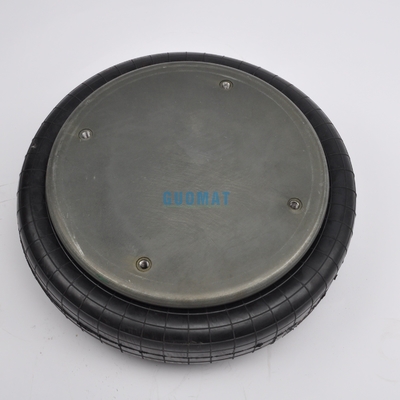

W01M586100 Jednorazowa sprężyna powietrzna GUOMAT NO.1B53014 3/4 NPT 0

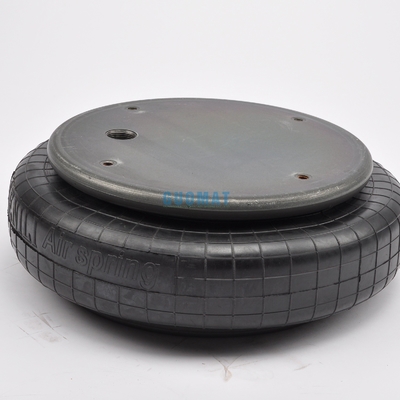

W01M586100 Jednorazowa sprężyna powietrzna GUOMAT NO.1B53014 3/4 NPT 1

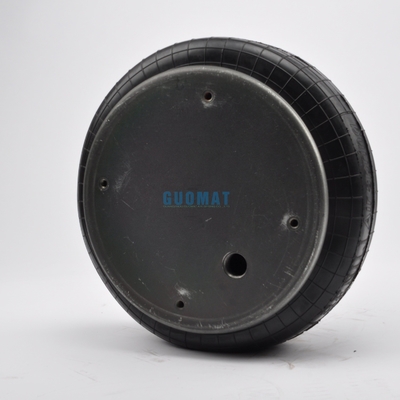

W01M586100 Jednorazowa sprężyna powietrzna GUOMAT NO.1B53014 3/4 NPT 2
