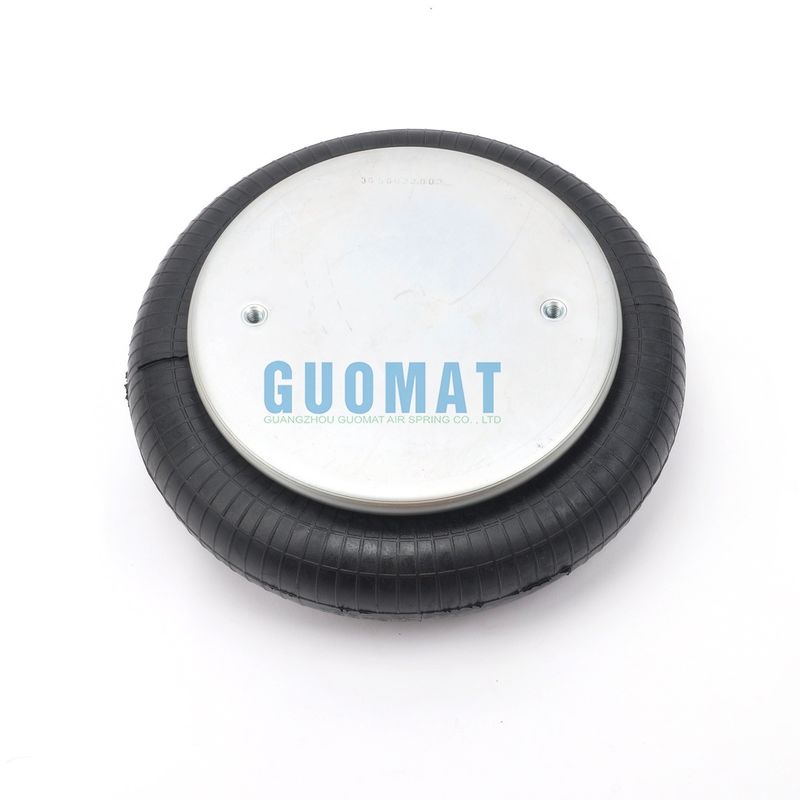

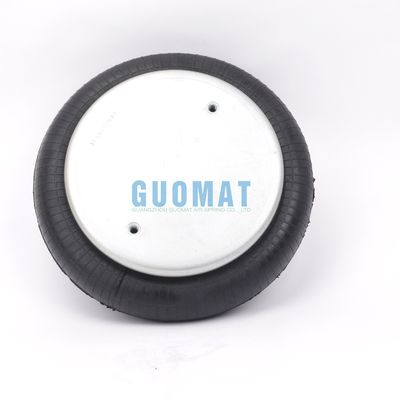

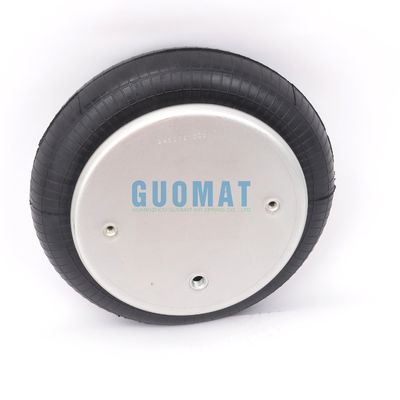

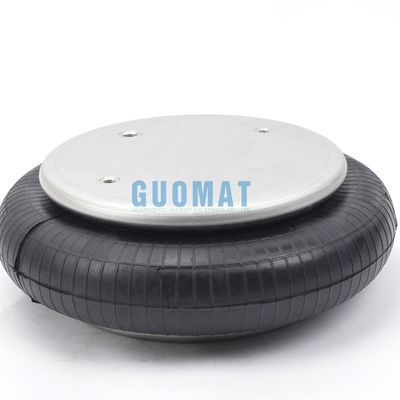

FS 330-11 CI Contitech ConvolutedShocks / Single Convolution Air Actuator Kamienie ogniowe Wiosna powietrzna Numer 19
GUOMAT 1B5530 Specyfikacje i dane techniczne
Numer zamówienia: FS 330-11
Numer części Contitech:FS 330-11
Wysokość kompresji: 2.12

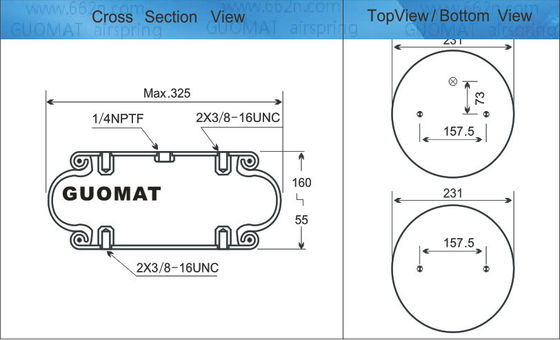

Średnica płyty górnej pokrywy: 9,00 cali / 231 mm
Numer tłoka dolnego: 3212 lub 3183
Średnica spodniej płyty osłonowej: 9,00 cali / 231 mm
Odległość środka śruby: 157,5 mm
Odległość do otworu gazowego między orzechem 73 mm
Górne pokrycie płytki śruby (orzeł) Ząb: 2 sztukX 3/8-16UNC
Zęba z wkrętem (orzechowy): 2 sztukX 3/8-16UNC
Gumowe podszewki MAX średnica ((maksymalna średnica): 12,9 cala / 325 mm
Gumowe węzły naturalna średnica 300 mm
Prędkość pracy: MAX 160 mm do MIN 55 mm
Wysokość kompresji: 2,12 cala / 105 mm
Otwór gazowy / wejście powietrza: 1/4 N P.T.F.
Ognisty kamień Wiosna powietrza Numer: 19
Numer części Goodyear:1B12-300 / 1B12-313
Numer Goodyear Bellows: 578-91-3-301 / 578 91 3 301 / 578913301
Numer części trójkąta:4474
Trójkąt wisi Numer:6374
Holandia (Neway) Numer:905-57-226
Pojemność ładowania przy 20 psig: 1,300 lbsf
Pojemność ładowania przy 60 psig: 3,900 lbsf
Pojemność ładunkowa przy 90 psig: 5,850 lbsf
Temperatura pracy: 57Co do -54Co
OEM Producent oryginalnego sprzętu:
| Goodyear |
1B12-300/313 |
| Kamienie ogniowe Wiosna powietrzna |
W01-358-7008 |
| kontitech |
FS330-11 474 |
| trójkąt |
Wyroby z cytryny |
| Rodzaj |
Rozkaz nr. |
Rodzaj |
Rozkaz nr. |
| Tylko węgle gumowe |
72539 |
z zaciskanymi płytami, wejściem powietrza G1,A = 66 mm |
2681060000 |
| z zaciskanymi płytami, wejściem powietrza G1/4A = 73 mm |
60424 |
o pojemności nieprzekraczającej 50 W, |
G3/4 wejście powietrza |
| z wyprostowanymi płytami, wejściem powietrza G3/4,A = 73 mm |
62743 |
A = 73 mm ekscentryczny |
69583 |
|
Izolacja drgań - wartości charakterystyki dynamicznej
Wysokość konstrukcyjna H: zalecana 130 mm, minimalna 100 mm
|
| Ciśnienie p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Siła (obciążenie) [kN] |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29 |
7 |
| Prędkość sprężyny [N/mm] |
264.5 |
329 |
393.5 |
458 |
522.5 |
587 |
7 |
| Naturalna częstotliwość [Hz] |
2.5 |
2.4 |
2.4 |
2.3 |
2.3 |
2.3 |
7 |
|
Wykorzystanie pneumatyczne - wartości właściwości statycznych
Siła F [kN]
|
| Ciśnienie p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
| Wysokość H [mm] |
140 |
9.46 |
12.7 |
15.8 |
19.5 |
22.8 |
26 |
| |
120 |
11.9 |
15.7 |
19.6 |
23.8 |
27.8 |
31.8 |
| |
100 |
13.6 |
18.1 |
22.7 |
27.6 |
32.1 |
36.7 |
Zastosowanie sprężyny powietrznej w zastosowaniach przemysłowych
Air Spring dostarcza rozwiązania do instalacji wibracji w szerokim zakresie maszyn.Sprężyny powietrzne mogą być stosowane w wielu zastosowaniach, aby skutecznie zmniejszyć skutki drgań na sprzęcieObecnie coraz więcej urządzeń przemysłowych wykorzystuje sprężyny powietrzne. Sprężyny powietrzne GUOMAT mogą osiągać bardzo niskie naturalne częstotliwości, od 0,5 do 3,5 Hz, w zależności od rodzaju. Przy obciążeniach od 0.5 kN do ponad 440 kN, izolacje powietrza zapewniają efektywną instalację wrażliwych przyrządów pomiarowych i ciężkich fundamentów.
Urządzenia przemysłoweTakie jak
Sprzęt do produkcji papieru, duże pralki, sprzęt do oczyszczania wody, sprzęt do ćwiczeń fizycznych, prasę do przebijania, maszynę do ciągnięcia skóry, stację badawczą samochodów, maszyny medyczne, maszyny górnicze itp.
