Miejsce pochodzenia: | Guangdong, Chiny |
Nazwa handlowa: | GUOMAT |
Orzecznictwo: | ISO/TS16949:2009 |
Numer modelu: | FS200-10 |
Minimalne zamówienie: | 6szt |
---|---|
Cena: | $49.9-59.9/pc |
Szczegóły pakowania: | Mocne pudełko kartonowe lub zgodnie z potrzebami klientów |
Czas dostawy: | 2-8 dni roboczych |
Zasady płatności: | T/T, Western Union, akredytywy |
Możliwość Supply: | 1000pcs/week |
Nazwa: | Sprężyna pneumatyczna w stylu mieszkowym | Materiał: | Guma + Stal |
---|---|---|---|
Gwarancja: | 12 miesięcy | Pakiet: | Karton/Kartony |
NR OEM: | FS 200-10 | Funkcjonować: | Zmniejsz szok |
Aplikacja: | Dla Maszyny Przemysłowej | Skręt: | pojedynczy |
High Light: | Contitech Single Convoluted Air Spring,FS 200-10 Single Convoluted Air Spring,gumowa Single Convoluted Air Spring |
FS 200-10 CI Continental Contitech Single Convoluted Air Spring Absorpcja drgań sprzętu papierniczego
Opis produktu
Continental Contitech FS200-10
Continental Contitech FS 200-10
Continental Contitech FS200-10 CI
Continental Contitech FS 200-10 CI
Continental Contitech FS 200-10 CI 3/4 NPT
Continental Contitech FS 200-10 CI 1/4 NPT
Continental Contitech FS 200-10 CI 3/4 NPT OS
Continental Contitech FS 200-10 CI 1/4 NPT OS
Dane techniczne pojedynczej poduszki powietrznej FS200-10
Pokrywka
Średnica górnej pokrywy płyty: Ø6,34 cala
Średnica dolnej pokrywy płyty: Ø6,34 cala
Ślepa nakrętka/śruba
Śruba (nakrętka) pokrywy górnej Ząb: 2X3/8UNCX0,59 cala
Śruba (nakrętka) pokrywy dolnej Ząb: 2X3/8UNCX0,59 cala
Odległość środka śruby od górnej płyty pokrywy: 3,5 cala
Odległość środka śruby od dolnej płyty pokrywy: 3,5 cala
Wlot powietrza/Otwór gazowy
①Wlot powietrza 1/4 NPT
Odległość otworu na śrubę i gaz od górnej płyty pokrywy: 1,75 cala
② Wlot powietrza 3/4 NPT
Odległość otworu na śrubę i gaz od górnej płyty pokrywy: 1,5 cala
Gumowy Mieszek
Mieszek gumowy MAX Średnica: Ø9,84 cala
Maksymalna wysokość: 5,5 cala
Minimalna wysokość: 2,0 cala
Odpowiednia szerokość instalacji: Ø10,43 cala
Wibroizolacja – dynamiczne wartości charakterystyczne
Wysokość konstrukcyjna H: zalecana 4,33 cala, minimalna 3,54 cala
Ciśnienie P [psi] | 40 | 60 | 80 | 100 | 120 | Cz.V [w.3] |
Siła (obciążenie) [lbf] | 1130 | 1750 | 2420 | 3100 | 3630 | 159 |
Twardość sprężyny [lbf/cal] | 780 | 1210 | 1650 | 2080 | 2510 | |
Częstotliwość drgań własnych [Hz] | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 |
Aplikacja pneumatyczna – statyczne wartości charakterystyczne
Siła F [lbf]
Ciśnienie P |
[psi] |
40 |
60 |
80 |
100 |
120 |
Cz.V [w.3] |
Wysokość H [cale] |
4.5 |
1040 |
1620 |
2280 |
2910 |
3450 |
160 |
4.0 |
1280 |
1960 |
2700 |
3380 |
3990 |
150 |
|
3.5 |
1460 |
2220 |
3030 |
3800 |
4470 |
130 |
|
3.0 |
1600 |
2430 |
3290 |
4120 |
4890 |
110 |
|
2.5 |
1730 |
2590 |
3480 |
4390 |
5250 |
86 |
Przemysłowa sprężyna powietrzna
Przemysłowa sprężyna pneumatyczna szeroko stosowana w maszynach do produkcji papieru, sprzęcie do wykrywania pojazdów, chwytaku mechanicznym, stole do wytrząsania itp.skutecznie poprawić wydajność pracy, bezpieczeństwo i żywotność sprzętu.W tych dziedzinach produkty odgrywają ważną rolę w tłumieniu, podnoszeniu, wspieraniu i tak dalej.Pomaga klientom zaoszczędzić koszty produkcji i uzyskać większe zyski ekonomiczne.
1. Produkty charakteryzują się niskim kosztem, szerokim zastosowaniem i łatwą obsługą.
2. Osiąga długą żywotność i nie wymaga konserwacji ani smarowania.
3. Ten produkt pozwala na elastyczne rozszerzanie i kurczenie, dużą ładowność, wygodną konstrukcję i prostą konstrukcję.
4. Pochodzi bez tarcia i miękkiego medium.

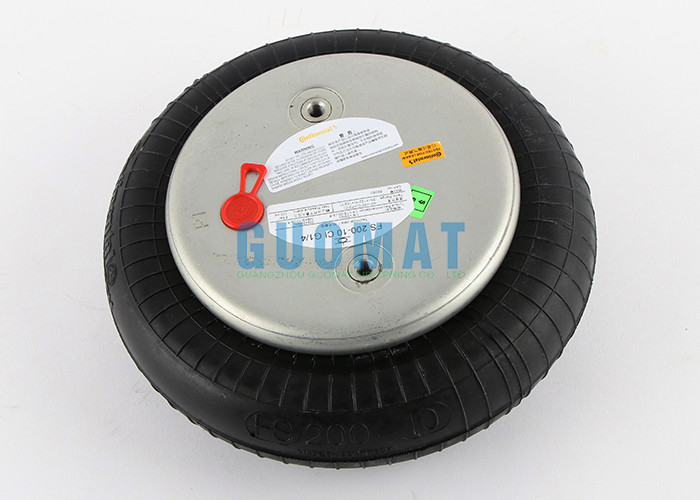

Prawdziwe zdjęcia
