| Miejsce pochodzenia: | Guangdong, Chiny |
| Nazwa handlowa: | GUOMAT |
| Orzecznictwo: | ISO/TS16949:2009 |
| Numer modelu: | FS120-9 |
| Minimalne zamówienie: | 6szt |
|---|---|
| Cena: | $49.9-59.9/pc |
| Szczegóły pakowania: | Mocne pudełko kartonowe lub zgodnie z potrzebami klientów |
| Czas dostawy: | 2-8 dni roboczych |
| Zasady płatności: | T/T, Western Union, akredytywy |
| Możliwość Supply: | 1000 SZTUK / Tydzień |
| Gwarancja: | 12 miesięcy | Materiał: | Metal + guma |
|---|---|---|---|
| Funkcjonować: | Zmniejsz szok | Jakość: | 100% przetestowane |
| Zgodność: | W01 M58 6165 | Produkt: | Przemysłowa sprężyna powietrzna |
| Typ: | Sprężyna zawieszenia pneumatycznego | MQO: | 10 SZTUK |
| High Light: | Sprężyna powietrzna z pojedynczą zwiniętą gumową przyczepą,W01-M58-616 Sprężyna pneumatyczna z przyczepą gumową,sprężyna pneumatyczna przemysłowa W01-M58-6165 |
||

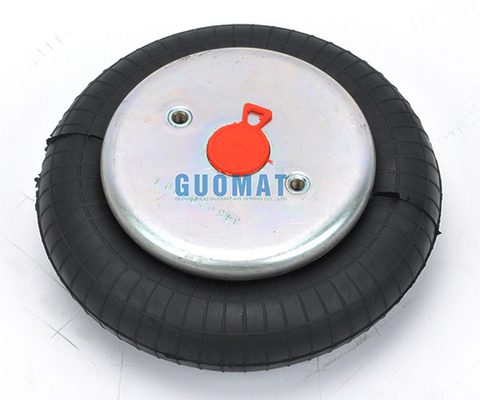

Pojedyncza zawinięta gumowa przyczepa Air Spring Firestone W01-M58-6165 Norgren PM / 31081 Do zastosowań przemysłowych
Opis produktu
Produkt: Do przemysłowych sprężyn pneumatycznych Zmniejsz wstrząsy
Materiał sprężyny: guma/metal
Gwarancja: 12 miesięcy
Wiosna pneumatyczna: Przemysłowe wibracje powietrza
Pojedynczy rozmiar opakowania: 24*24*24 (cm)
Waga: 2,0 kg
Firestone: W01-M58-6165
Contitech: FS120-9
Norgren: PM/31081
Informacje o odsyłaczach
|
Ognisty kamień |
W01 M58 6165 |
Ognisty kamień |
W01M586165 |
|
Contitech |
FS120-9 |
Contitech |
FS 120-9 |
|
Dunlop (Francja) |
8''X1 S08101 |
Boscha |
822419003 |
|
Festo |
EB-215-80 |
Norgren |
31081 |
|
Norgren |
8X1 |
Weforma |
WBE 300-E1 |
|
Airtech |
140293 |
Airtech |
111003 |
|
Airtech |
1B-190FB |
Megatech |
1S120-9 3/4 M8 |
|
Ognisty kamień |
W01-M58-6166 |
Ognisty kamień |
W01M586166 |
|
Ognisty kamień |
W01 M58 6166 |
Contitech |
FS120-9 |
|
Dunlop (Francja) |
8''X1 S08100 |
Boscha |
822419008 |
|
Weforma |
WBE300-E2 |
Weforma |
WBE 300-E2 |
Dane techniczne miechów pneumatycznych Firestone W01-M58-6165
1. Nakrętka zaślepiająca górną pokrywę: M-8X1,5,15mm głęb
2. Odległość środka śruby górnej pokrywy: 70mm
3. Górna pokrywa średnica płyty: 135mm
4. Wlot powietrza: G3/4
5. Nakrętka zaślepiająca dolnego panelu: M-8X1.5,15mm głęb
6. Odległość środka śruby dolnej pokrywy: 70mm
7. Dolna pokrywa średnica płyty: 135mm
8. Mieszek gumowy MAKSYMALNA średnica: 215 mm
9. Skok roboczy: MAKS. 115 mm do MIN. 50 mm
10. Maksymalna wysokość: 115 mm
Wlot powietrza: G1/4
Tabela sił (użyj do projektowania resorów pneumatycznych)
| Wysokość montażu (mm) | Objętość @7BAR (cm sześciennych) | Powierzchnia EFF @7 BAR (cm2) | siła kN | ||||
| @3 BAR | @4 BAR | @5 BARÓW | @6 BARÓW | @7 BARÓW | |||
| 130 | 2635 | 110 | 2,86 | 4.04 | 5.17 | 6.51 | 7.71 |
| 120 | 2506 | 138 | 3,75 | 5.20 | 6.60 | 8.20 | 9.65 |
| 110 | 2341 | 163 | 4.54 | 6.22 | 7,86 | 9.70 | 11.38 |
| 100 | 2164 | 183 | 5.20 | 7.07 | 8.92 | 10.95 | 12.82 |
| 90 | 1956 | 201 | 5,75 | 7,84 | 9.84 | 12.04 | 14.07 |
| 80 | 1745 | 215 | 6.19 | 8.45 | 10.59 | 12.91 | 15.08 |
| 70 | 1509 | 228 | 6.54 | 8.91 | 11.18 | 13.64 | 15.92 |
| 60 | 1280 | 236 | 6.82 | 9.20 | 11.58 | 14.17 | 16.55 |
Każdy standardowy resor pneumatyczny składa się z 4 warstw
• Wewnętrzna warstwa, która faktycznie zawiera powietrze.
•Nałożona pierwsza warstwa gumy wzmocnionej tkaniną
pod określonym kątem.
•Druga warstwa gumy wzmocnionej tkaniną, która
jest układany pod określonym kątem w stosunku do pierwszej warstwy.
•Osłona chroniąca warstwy tkaniny skośnej.
Prawdziwe zdjęcia
