| Miejsce pochodzenia: | Guangdong, Chiny |
| Nazwa handlowa: | GUOMAT |
| Orzecznictwo: | ISO/TS16949:2009 |
| Numer modelu: | 1B53014-1/4 |
| Minimalne zamówienie: | 6szt |
|---|---|
| Cena: | $49.9-59.9/pc |
| Szczegóły pakowania: | Mocne pudełko kartonowe lub zgodnie z potrzebami klientów |
| Czas dostawy: | 2-8 dni roboczych |
| Zasady płatności: | T/T, Western Union, akredytywy |
| Możliwość Supply: | 1000 SZTUK/TYDZIEŃ |
| Typ sprężyny: | Pojedynczy zwinięty typ | Gwarancja: | 12 miesięcy |
|---|---|---|---|
| Materiał: | Metal + guma | Otwór powietrza: | G1/4 |
| Zawieszenie pneumatyczne: | Sprężyna pneumatyczna Contitech | Wielkość opakowania: | 24*24*24(cm) |
| Udar: | 81mm-160mm | Średnica płytki pokrywy.: | 289 mm |
| High Light: | Pojedyncza karbowana sprężyna powietrzna,sprężyna pneumatyczna FS 530-14,pojedyncze skręcone przemysłowe poduszki powietrzne |
||
FS 530-14 Contitech Pojedyncza karbowana sprężyna pneumatyczna z otworem gazowym 1/4 Przemysłowe poduszki powietrzne
Opis produktu
Numer GUOMAT: 1B53014
Numer części CONTITECH: FS530-14
CONTITECHCzęśćNumer:FS 530-14
CONTITECHCzęśćNumer: FS 530-14 CI
CONTITECHCzęśćNumer: FS 530-14 CI 1/4 NPT OS
CONTITECHCzęśćNumer: FS530-14 CI 1/4 NPT OS
Materiał sprężyny: kauczuk naturalny
Gwarancja fabryczna: 1 rok gwarancji
Minimalne zamówienie: 10 sztuk
Typ sprężyny: pojedynczy typ skręcony
Testowanie awarii: ≥3 miliony
Temperatura pracy: -40 ℃ do +70 ℃
FS 530-14 1/4 Dane techniczne
Górna pokrywa średnica płyty: Ø289mm
Otwór gazowy/wlot powietrza: 1/4NPTF
Odległość środka śruby górnej pokrywy: 158,8 mm
Śruba pokrywy górnej (nakrętka) Ząb: 4X3/8-16UNC
Dolna średnica płyty pokrywy: Ø289mm
Odległość środka śruby dolnej płyty pokrywy: 158,8 mm
Śruba pokrywy dolnej (nakrętka) Ząb: 4X3/8-16UNC
Gumowa mieszek o maksymalnej średnicy: 406 mm
Skok roboczy: 81mm-160mm
min.Nacisk:0 barów
Siła powrotu do Min. Wysokość: ≤300N
Całkowita waga z zaciśniętymi płytami: 6,1 kg
|
Izolacja drgań — dynamiczne wartości charakterystyczne ------- Wysokość projektu H: zalecana 150mm, minimalna 120mm |
|||||||
| Ciśnienie P［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | Tom V［I］ |
| Siła (obciążenie) ［KN］ | 18.6 | 24,9 | 31,5 | 37,9 | 44,4 | 50,8 |
11.0
|
| Współczynnik sprężystości ［N/cm］ | 3650 | 4410 | 5340 | 6140 | 7220 | 7920 | |
| Częstotliwość naturalna［Hz］ | 2.2 | 2.1 | 2.1 | 2.0 | 2.0 | 2.0 | |
|
Zastosowania pneumatyczne - wartości charakterystyczne Siła F［KN］ |
||||||||
| Ciśnienie P［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | Tom V［I］ | |
|
Wysokość H［mm］ |
160 | 17.1 | 23.0 | 29.0 | 35,0 | 41.2 | 47,3 | 11.8 |
| 140 | 20.0 | 26,8 | 33,7 | 40,6 | 47,7 | 54,5 | 10.7 | |
| 120 | 22.3 | 29,8 | 37,3 | 44,9 | 52,7 | 60.2 | 9.5 | |
| 100 | 24.1 | 31,9 | 40,0 | 48.1 | 56,3 | 64,3 | 8.2 | |
| 80 | 25.3 | 33,4 | 41,9 | 50.3 | 58,8 | 67.1 | 6.6 | |
| 60 | 26.0 | 34,5 | 43,4 | 52,0 | 60,8 | 69.1 | 4.6 | |
Poduszka pneumatyczna GUOMAT 1B53014 Referencja FS 530-14 CI Contitech
cechy produktu
Sprężyna pneumatyczna GUOMAT przyjmuje wysokiej jakości importowaną gumę, która ma doskonałą amortyzację
Obszar działania wibracji sprężyny powietrznej GUOMAT to środkowa część gumowej poduszki powietrznej.Zastosowanie sprężyny powietrznej może skutecznie zmniejszyć wibracje i
stłumić hałas.
Każdy z naszych produktów zostanie przetestowany pod kątem szczelności przed dostawą, aby zapewnić jakość produktu.

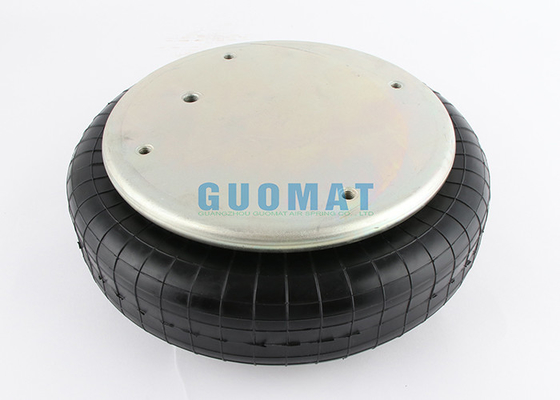

Prawdziwe zdjęcia GUOMAT NO.1B53014-1/4
