| Miejsce pochodzenia: | Guangdong, Chiny |
| Nazwa handlowa: | GUOMAT |
| Orzecznictwo: | ISO/TS16949:2009 |
| Numer modelu: | FD330-22 |
| Minimalne zamówienie: | 6szt |
|---|---|
| Cena: | $59.9-159.9/pc |
| Szczegóły pakowania: | Mocne pudełko kartonowe lub zgodnie z potrzebami klientów |
| Czas dostawy: | 2-8 dni roboczych |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 1000 SZTUK/TYDZIEŃ |
| Materiał: | guma i stal | Gwarancja: | 12 miesięcy |
|---|---|---|---|
| Próbka i OEM: | do dyspozycji | Operacja: | Wypełniony gazem |
| Numer OEM: | FD 330-22 CI | Waga: | 4,8 kg |
| Dziura gazowa: | G1/4 | Zawieszenie pneumatyczne: | Sprężyna pneumatyczna Contitech |
| High Light: | Contitech FD 330-22 Gumowa sprężyna powietrzna,gumowa sprężyna powietrzna z podwójnym splotem |
||

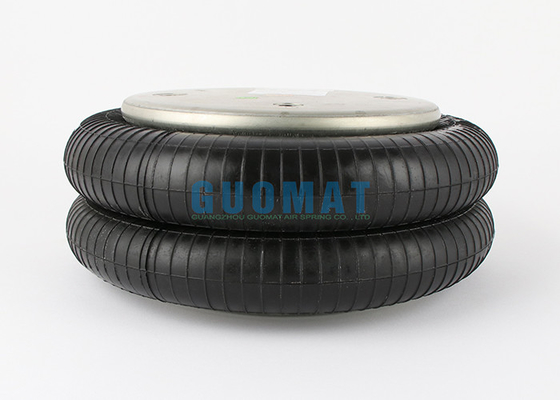

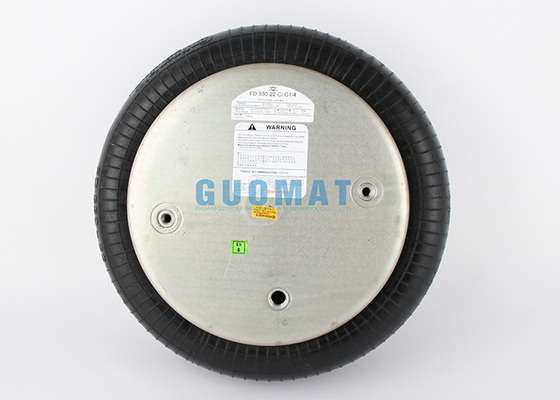

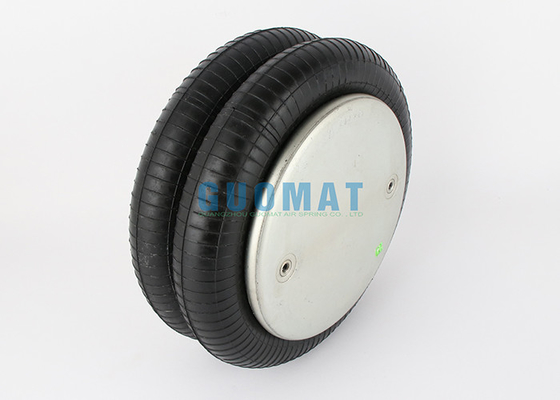

Siłownik pneumatyczny Contitech FD 330-22 CI z podwójnym splotem G1 / 4 Złączka pneumatyczna Gumowa sprężyna powietrzna
Szczegółowy opis dlaContitech FD330-22
Producent: Contitech
Numer części: FD 330-22 CI G1/4
Gwarancja: 12 miesięcy
Materiał: guma i stal
Czarny kolor
Płatność: LC/TT/Western Union/PayPal
Opakowanie: mocny brązowy karton
Czas dostawy: około 2-8 dni roboczych po otrzymaniu płatności
Sposób wysyłki: drogą morską, lotniczą, ekspresową (DHL/UPS/EMS/Fedex)
Dane techniczne
|
1 |
Ząb górnej śruby (nakrętki). |
2xM8-15mm |
|
2 |
Średnica górnej pokrywy |
228 mm |
|
3 |
Średnica dolnej pokrywy |
228 mm |
|
4 |
Odległość środka śruby |
157,5 mm |
|
5 |
Dziura gazowa |
G1/4 |
|
6 |
Dolny ząb śruby (nakrętki). |
2xM8-15mm |
|
7 |
Mieszek gumowy o maksymalnej średnicy |
325 mm |
|
8 |
Udar |
75-305 mm |
|
9 |
Masa całkowita z zaciśniętymi płytami |
4,8 kg |
|
10 |
Wymagana szerokość montażowa |
340 mm |
Wibroizolacja – dynamiczne wartości charakterystyczne
Wysokość konstrukcyjna H: zalecana 240mm, minimalna 220mm
| Ciśnienie P［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | Tom V［I］ |
| Siła (obciążenie) ［KN］ | 10 | 13.3 | 16.7 | 20.6 | 24.1 | 27,6 | 12 |
| Współczynnik sprężystości ［N/cm］ | 156 | 190 | 221 | 252 | 283 | 314 | |
| Częstotliwość naturalna［Hz］ | 2.0 | 1.9 | 1.8 | 1.8 | 1.7 | 1.7 |
Aplikacja pneumatyczna – statyczne wartości charakterystyczne
Siła F [kN]
| Ciśnienie P［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | Tom V［I］ | |
| Wysokość H［mm］ | 265 | 7,97 | 10.8 | 13,5 | 16,9 | 19.7 | 22.7 | 13 |
| 220 | 11.3 | 15.2 | 18.9 | 23.1 | 26,9 | 30,8 | 11 | |
| 180 | 13.6 | 18.2 | 22.7 | 27,5 | 32 | 36,5 | 8.8 | |
| 140 | 15.4 | 20,5 | 25,5 | 31.1 | 36,3 | 41,3 | 6.8 | |
| 100 | 16.8 | 22.1 | 27,8 | 34.1 | 39,8 | 45 | 4.8 | |
Instrukcje serwisowe
M8: maks. 25 Nm
G1/4: maks. 25 Nm
Typowe typy podwójnie zwiniętych resorów pneumatycznych
FD 330-22 363;FD330-22 363
Każda standardowa sprężyna pneumatyczna składa się z 4 warstw
• Wewnętrzna warstwa, która faktycznie zawiera powietrze.
•Nałożona pierwsza warstwa gumy wzmocnionej tkaniną
pod określonym kątem.
•Druga warstwa gumy wzmocnionej tkaniną, która
jest układany pod określonym kątem w stosunku do pierwszej warstwy.
•Osłona chroniąca warstwy tkaniny skośnej.
