1B14-372 Goodyear Helper Springs Contitech Gumowy mieszek powietrzny FS530-14 CI G3/4 z zaciśniętymTalerz
Opis produktu
Numer referencyjny OEM
Numer części Goodyear: 1B14-372
Numer części Goodyear: 1B14 372
Numer części Goodyear: 1B14372
Numer części Goodyear: 1B14/372
Numer Goodyear: 578912372
Numer Goodyear: 578 912 372
Numer Goodyear: 578-912-372
Numer Goodyear: 578/912/372
Numer Contitech: FS53014
Numer Contitech: FS 530 14
Numer Contitech: FS 530-14
Numer Contitech: fs53014
Numer Contitech: fs530-14
Numer części Contitech: FS 530-14 CI
Numer części Contitech: FS 530-14 G3/4
Numer części Contitech: FS 530-14 CI G3/4
Numer części Contitech: FS530-14 CI
Numer części Contitech: FS530-14 G3/4
Numer części Contitech: FS530-14 CI G3/4
Numer części Contitech: FS 530 14 CI G 3/4
Numer Firestone: W01-M58-6369
Numer Firestone: W01M586369
Numer Firestone: W01 M58 6369
Numer Firestone: w01-m58-6369
Numer Ognistego Kamienia: w01 m58 6369
Numer Firestone: w01m586369
FS530-14 Parametr techniczny sprężyny powietrznej
|
* Nakrętka/ślepa nakrętka
|
|
Górna pokrywa Śruba (Nakrętka) Ząb
|
4x3/8 -16UNC
|
|
Odległość od środka śruby górnej pokrywy
|
158,8 mm
|
|
Dolna pokrywa Śruba (Nakrętka) Ząb
|
4X3/8-16UNC
|
|
Odległość od środka śruby dolnej pokrywy
|
158,8 mm
|
|
*Otwór gazowy/wlot powietrza/złączka powietrza
|
|
Otwór gazowy / wlot powietrza
|
3/4NPTF
|
|
*Pokrywka
|
|
Średnica górnej pokrywy
|
289mm
|
|
Średnica dolnej pokrywy
|
289mm
|
|
*Gumowy mieszek
|
|
Mieszek gumowy MAX Średnica
|
406mm
|
|
Skok roboczy
|
MAX 160mm do MIN 81mm
|
|
Maksymalna wysokość
|
160mm
|
|
Minimalna wysokość
|
81mm
|
|
Wysokość kompresji
|
79mm
|
|
Min.Ciśnienie 0 bar
|
|
Siła powrotu do minimalnej wysokości ≤ 300 N
|
|
Całkowita waga 6.1 KG
|
Izolacja drgań – dynamiczne wartości charakterystyczne
| Ciśnienie P (bar) |
3 |
4 |
5 |
6 |
7 |
8 |
Tom V ［I］ |
| Siła (obciążenie) ［KN］ |
18,6 |
24,9 |
31,5 |
37,9 |
44,4 |
50,8 |
11 |
| Współczynnik sprężyny (N/cm) |
365 |
441 |
534 |
614 |
722 |
792 |
| Częstotliwość naturalna (Hz) |
2.2 |
2,1 |
2,1 |
2,0 |
2,0 |
2,0 |
Aplikacja pneumatyczna – statyczne wartości charakterystyczne
| Ciśnienie P (bar) |
3 |
4 |
5 |
6 |
7 |
8 |
Tom V ［I］ |
| Wysokość H (mm) |
160 |
17,1 |
23 |
29 |
35 |
41,2 |
47,3 |
12 |
| 140 |
20 |
26,8 |
33,7 |
40,5 |
47,7 |
54,5 |
11 |
| 120 |
22,3 |
29,8 |
37,3 |
44,9 |
52,7 |
60,2 |
9,5 |
| 100 |
24,1 |
31,9 |
40 |
48 |
56,3 |
64,3 |
8,2 |
| 80 |
25,3 |
33,4 |
41,9 |
50,3 |
58,8 |
67,1 |
6,6 |
| 60 |
26 |
34,5 |
43,4 |
52 |
60,8 |
69,1 |
4,6 |

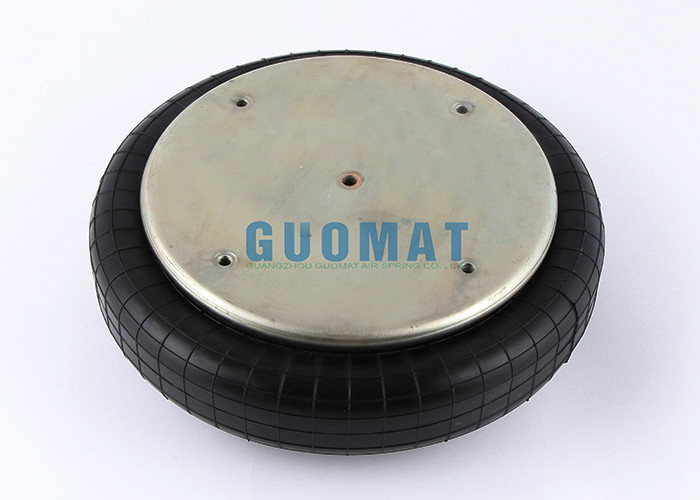

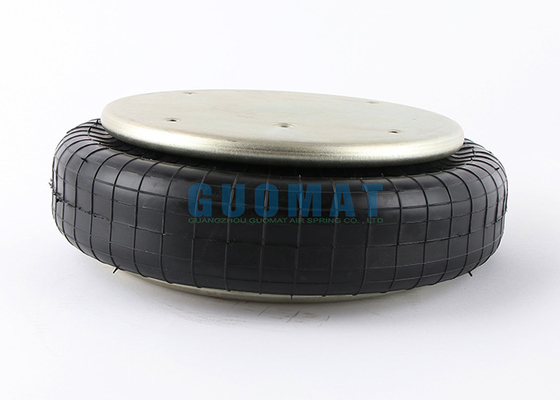

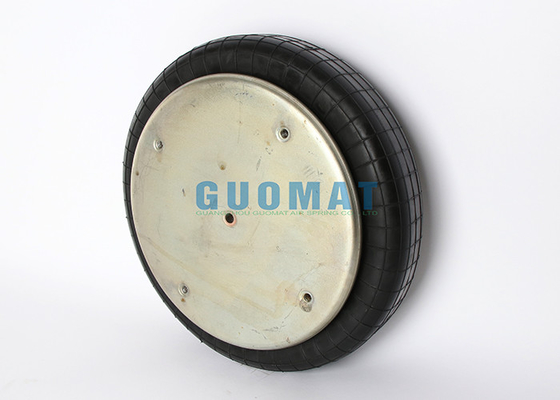

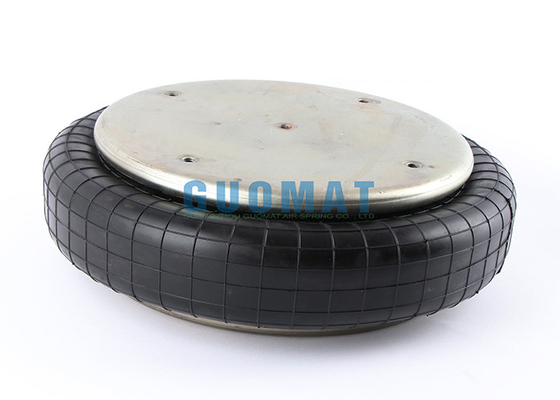

Szczegółowe zdjęcia FS530-14
