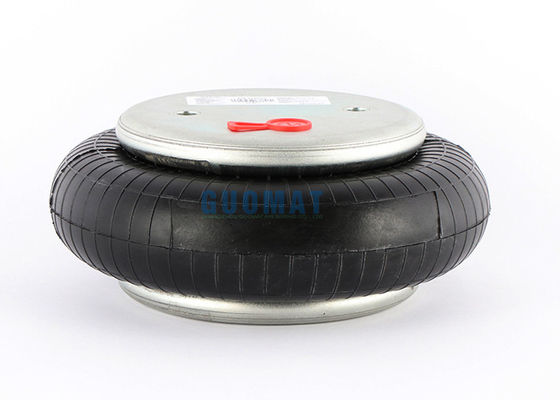

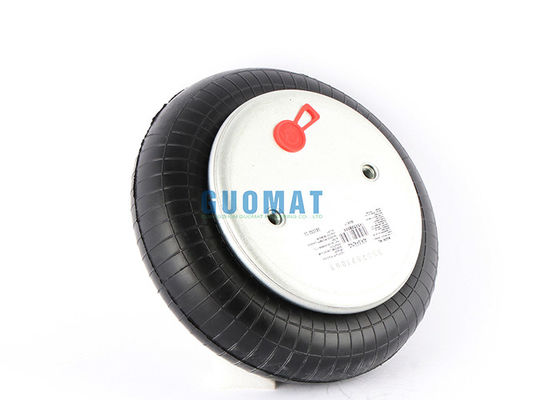

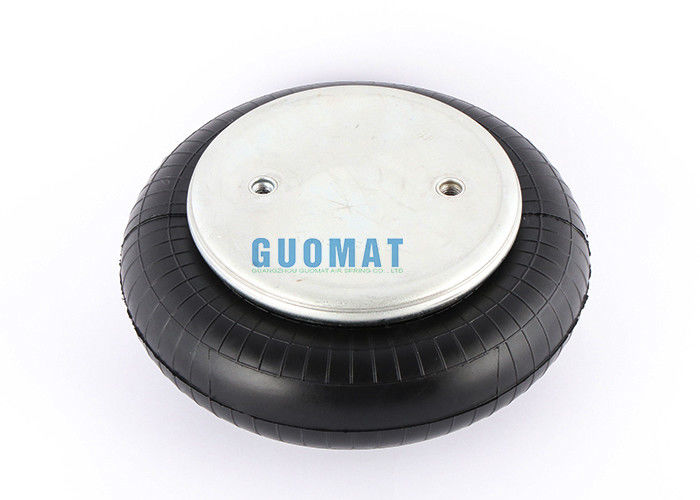

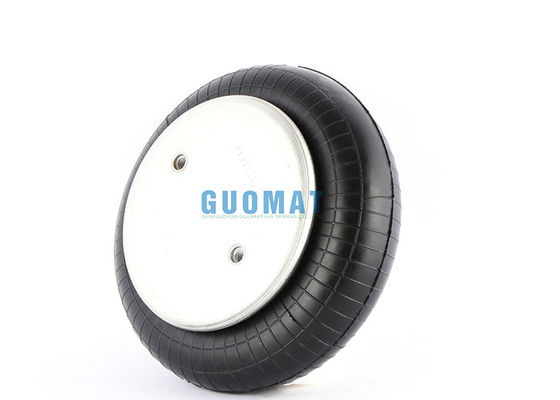

W01-358-7650 Firestone Industrial Air Spring Mieszki o wysokiej wytrzymałości Style 124 do urządzenia Quick Lock

W01-358-7650 Firestone Industrial Air Spring Mieszki o wysokiej wytrzymałości Style 124 Do URZĄDZENIA SZYBKIEGO BLOKOWANIA

GUOMAT NR.1B7650 Krzyż innych OEM

Styl: 124 konstrukcja o wysokiej wytrzymałości

Nakrętki zaślepiające, 1/4 NPT
W01-358-7650;

Numer części Firestone: W01-358-7650

Numer części Firestone: WO13587650

Numer części Firestone: WO1-358-7650

Numer części Firestone: W013587650

Numer części Firestone: W01 358 7650

GUOMAT NR.1B7650 Opis produktu

Dane techniczne

❶Nakrętka / Ślepa Nakrętka

Śruba (nakrętka) górnej pokrywy pokrywy Ząb: 2 szt. X 3/8-16 ŚLEPY NAKRĘTKI (5/8 GŁĘBOKIE)

Odległość od środka śruby górnej pokrywy: 89 mm

Dolna śruba pokrywy (nakrętka) Ząb: 2 szt. X 3/8-16 ŚLEPY NAKRĘTKI (5/8 GŁĘBOKIE)

Odległość od środka śruby dolnej pokrywy: 89mm

❷ Otwór gazowy/wlot powietrza/złączka powietrza

Otwór gazowy / wlot powietrza: 1/4 lub 3/4 NPT WLOT POWIETRZA

Odległość od środka śruby między otworem gazowym a nakrętką: 44,5 mm

❸ Pokrywka

Średnica górnej pokrywy: 160 mm

Średnica dolnej pokrywy: 160 mm

❹Mieszki gumowe

Mieszek gumowy MAX Średnica: 257 mm

Naturalna średnica mieszków gumowych: 220 mm

Skok roboczy: MIN 50 mm do MAX 140 mm

Maksymalna wysokość: 140 mm

Minimalna wysokość: 50mm

Wysokość skoku: 90mm

❺ Blok zderzaka/blok buforowy

Bez bloku zderzaka

❻ Obręcz obręczowa / obręcz obręczowa

Z obręczą obręczową: brak jednego kawałka obręczy obręczy

Maksymalna średnica @ 100 PSIG (cale)
10.1
Maksymalna wysokość (cale)
5.1
Maksymalny skok (cale)
2,9
Minimalna wysokość użytkowa (cale)
2,2
Siła przy skoku 1 cala (funt) przy 80PSI
3510
Siła przy skoku 3 cale (funty) @ 80PSI
2080
Siła przy maksymalnym skoku @ 80PSI (funty)
1820
Materiał
2-warstwowy elastyczny przewód o wysokiej wytrzymałości
Szczegóły zaślepki
Typ płyty kulkowej
3
Ślepy środek nakrętki (cale)
3,5
Przesunięcie portu linii środkowej nakrętki otworu nieprzelotowego (cale)
1,75
Izolator powietrza
Wysokość projektowa
4,5
Obciążenie (na wysokości projektowej): 40 psig (funty)
1210
Obciążenie (na wysokości projektowej): 60 psig (funty)
1880
Obciążenie (na wysokości projektowej): 80 psig (funty)
2540
Częstotliwość naturalna (@80 psig) (cpm)
151
Procent izolacji przy obowiązkowej częstotliwości 400 CPM
83,4
Procent izolacji przy obowiązkowej częstotliwości 800 CPM
96,3
Procent izolacji przy obowiązkowej częstotliwości 1500 CPM
99

Inne rodzaje resorów pneumatycznych Modele, które możemy wyprodukować:

Styl: 124 konstrukcja o wysokiej wytrzymałości

Nakrętki zaślepiające, 1/4 NPT
W01-358-7650;

Numer części Firestone: W01-358-7650

Numer części Firestone: WO13587650

Numer części Firestone: WO1-358-7650

Numer części Firestone: W013587650

Numer części Firestone: W01 358 7650

Nakrętki zaślepiające 3/4 NPT
W01-358-7649

Numer części Firestone: W01-358-7649

Numer części Firestone: WO13587649

Numer części Firestone: WO1-358-7649

Numer części Firestone: W013587649

Numer części Firestone: W01 358 7649

GUOMAT NR.Sprężyna pneumatyczna 1B7650 do URZĄDZENIA SZYBKIEGO BLOKOWANIA:
