Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | GUOMAT |
Orzecznictwo: | ISO/TS16949:2009 |
Numer modelu: | 2B188168 |
Minimalne zamówienie: | 1 szt |
---|---|
Szczegóły pakowania: | mocne pudełko kartonowe lub zgodnie z potrzebami klientów |
Czas dostawy: | 2-8 dni roboczych |
Zasady płatności: | T/T, Western Union, Paypal lub inne |
Możliwość Supply: | 1000 sztuk/tydzień |
Materiał: | Blacha stalowa, mieszek gumowy | GUOMAT NR.: | 2B188168 |
---|---|---|---|
Otwór gazowy: | G1/4 | Śruba ząb: | 4 szt. M8 |
Odległość od środka śruby: | 70 mm | Średnica płyty pokrywy: | 135 mm |
Zdolność nacisku: | 0,2-0,8 mln Pa | udar mózgu: | 75~230 mm |
Liczba śrub: | 4 szt. | ||
High Light: | Sprężyny pneumatyczne z podwójnym splotem,przemysłowa sprężyna powietrzna wlotu powietrza G1/4,poduszka powietrzna z podwójnym mieszkiem |

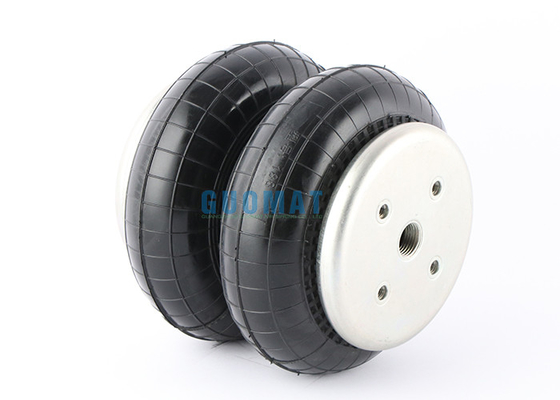

GUOMAT NR.2B188168 Przemysłowe sprężyny pneumatyczne Podwójny siłownik zwojowy G1/4 Wlot powietrza
Wielu producentów oryginalnego sprzętu OEM z GUOMAT NR.2B188168:
PONIŻEJ NR. | KOMPLETNY NR. |
GUOMAT NR.2B188168 | GUOMAT NR.2B188168 |
CONTITECH 603 N | BOSCH 822419042 |
FIRESTONE FLEX 26 | CONTITECH FD120-17 |
FIRESTONE W01 358 0142 FIRESTONE W013580142 |
DUNLOP2682 030000 |
PIRELLI 26 | DUNLOP (FR) SO 8201 |
PHOENIX 2B O7 R PHOENIX 2B07 R |
FESTO EB-215-155 |
SAMOLOT 114050 | DOBRY EAR 2B 7-540 |
NORGREN PM/31082 (8x2) | |
PIRELLI T26 84181 | |
TAURUS KF 218 | |
WEFORMA WBZ 300-E1 | |
SAMOLOT 113053 |
❶Nakrętka / Ślepa Nakrętka
Śruba pokrywy górnej (nakrętka) Ząb: 4 szt. X M8X1,25
Odległość od środka śruby górnej pokrywy: 70 mm
Dolna śruba pokrywy (nakrętka) Ząb: 4 szt. X M8X1,25
Odległość od środka śruby dolnej pokrywy: 70mm
❷ Otwór gazowy/wlot powietrza/złączka powietrza
Otwór gazowy / wlot powietrza: G1/4
❸ Pokrywka
Średnica górnej pokrywy (szerokość): 135 mm / 5,31 cala
Średnica dolnej pokrywy (szerokość): 135 mm / 5,31 cala
Numer górnej pokrywy: 3450
Numer dolnej pokrywy: 3436
❹Mieszki gumowe
Mieszek gumowy Naturalna średnica: 189 mm
Mieszek gumowy Naturalna wysokość: 177 mm
Skompresowana wysokość: 79 mm / 3,12 cala
Wysokość projektu: 178mm-203mm/7-8 cali
Maksymalna średnica: 218mm/8,6 cala
Mieszek # NR: 26
❺ Blok zderzaka/blok buforowy
Bez bloku zderzaka
❻ Obręcz obręczowa / obręcz obręczowa
Z obręczą obręczową: jeden kawałek obręczy obręczy
Szczegóły Dane techniczne na poniższym zdjęciu
Nr zamówienia. |
|
Tylko mieszki gumowe |
60221 |
z karbowanymi płytami, wlot powietrza 3/4 NPT |
75967 |
Izolacja drgań - dynamiczne wartości charakterystyczne
Wysokość projektowa H: zalecana 7,48 cala, minimum 6,89 cala |
||||||
Ciśnienie p [psi] |
40 |
60 |
80 |
100 |
120 |
Tom.V [w.3] |
Siła (obciążenie) [lbf] |
778 |
1210 |
1640 |
2060 |
2460 |
|
Sztywność sprężyny [funt/cal] |
311 |
492 |
673 |
854 |
1040 |
232 |
Częstotliwość drgań własnych [Hz] |
2,1 |
2,0 |
2,0 |
2,0 |
2,0 |
|
Zastosowanie pneumatyczne - statyczne wartości charakterystyczne Siła F [kN]
Siła F [funt siły] |
|||||||
Ciśnienie p [psi] |
40 |
60 |
80 |
100 |
120 |
Tom.V [w.3] |
|
Wysokość H [cale] |
8,0 |
681 |
1070 |
1440 |
1820 |
2180 |
240 |
7,0 |
885 |
1340 |
1790 |
2260 |
2710 |
220 |
|
6,0 |
1070 |
1580 |
2110 |
2650 |
3170 |
200 |
|
5.0 |
1210 |
1790 |
2390 |
3000 |
3570 |
170 |
|
4.0 |
1330 |
1970 |
2640 |
3310 |
3910 |
140 |
|
3,0 |
1420 |
2120 |
2840 |
3560 |
4160 |
120 |
