Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | GUOMAT |
Orzecznictwo: | ISO/TS16949:2009 |
Numer modelu: | 230116-1 |
Minimalne zamówienie: | 1 szt |
---|---|
Szczegóły pakowania: | mocne pudełko kartonowe lub zgodnie z potrzebami klientów |
Czas dostawy: | 2-8 dni roboczych |
Zasady płatności: | T / T, Western Union, paypal lub inne |
Możliwość Supply: | 1000 sztuk / tydzień |
Materiał: | Gumowy | GUOMAT: | 230116-1 |
---|---|---|---|
Gwarancja: | 12 miesięcy | Waga netto: | 1,0 kg |
Inna nazwa: | Izolator pneumatyczny | Możliwość nacisku: | 0,2-0,8 M Pa |
Waga brutto: | 1,5 KG | Pierścień kołnierzowy: | Bez |
Metoda połączenia: | Połączenie kołnierzowe | ||
High Light: | HF230/116-1 Sprężyna powietrzna,połączenie kołnierzowe Przemysłowa sprężyna powietrzna,zawiła przemysłowa sprężyna powietrzna |

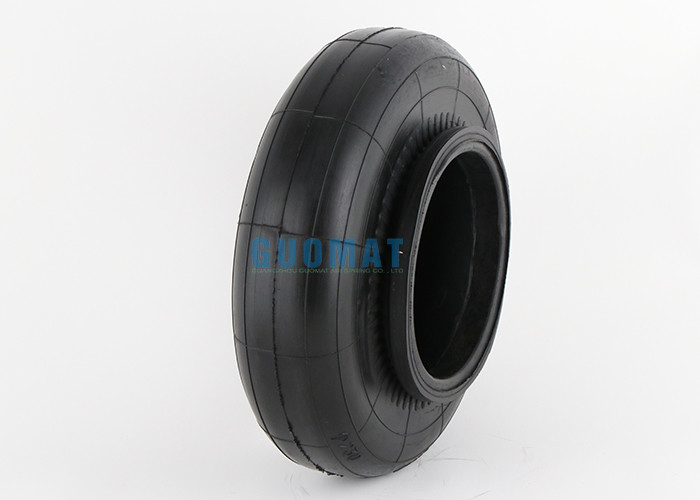

GUOMAT NR.Sprężyna powietrzna HF230/116-1 zastępuje wibroakustyczne przemysłowe poduszki powietrzne V1B20
Guomat HF230/116-1 Specyfikacje
❶ Nakrętka / Ślepa Nakrętka
Długa nakrętka: 25mm
Numer śruby pokrywy górnej: 8 szt
Numer śruby dolnej pokrywy: 8 sztuk
Śruba (nakrętka) górnej pokrywy pokrywy Ząb : M10
Odległość od środka śruby górnej pokrywy:
Dolna śruba pokrywy (nakrętka) Ząb : M10
Odległość od środka śruby dolnej pokrywy:
❷ Otwór gazowy/wlot powietrza/złączka powietrza
Otwór gazowy / wlot powietrza: G1/2
❸Okładka
Średnica górna: 172 mm
Średnica dolnej pokrywy: 172 mm
❹Gumowe mieszki
Naturalna średnica mieszków gumowych: 150 mm
Mieszek gumowy Naturalna wysokość: 115 mm
❺Blok zderzakowy/blok buforowy
Bez bloku zderzaka
❻ Obręcz obręczy / obręcz obręczy
Bez obręczy
Przemysłowa pojedyncza spiralna sprężyna powietrzna
Dane techniczne 1 Dane techniczne
Ładowność max.1 Nośność max.(7 barów)
23,75 kN
Maks.Ciśnienie podnoszenia 1 Max.Ciśnienie do procesów podnoszenia
8,0 bara
Średnica max.1 średnica maks.
305 mm
Wymagana przestrzeń 1 Wymagana przestrzeń .
335 mm
Wysokość max.1 Max.Wzrost
175 mm
Wysokość min.1 minuta.Wzrost
55 mm
Waga 1 waga
1,03 kg
Siła do upadku do min.wysokość 1 siła przywracająca do wysokości minimalnej
Skład przemysłowego elementu sprężyny pneumatycznej ma następujące aspekty
❶Nakrętka / Ślepa Nakrętka– Jak również stała część zespołu pokrywy.Stanowi alternatywę dla systemu montażu śrubowego.Jest to wada wewnętrzna w żelaznej płycie!
❷ Otwór gazowy/wlot powietrza/złączka powietrza – Najczęściej 1/4 NPT, która zapewnia wlot powietrza do miecha gumowego.
❸ Pokrywka- Zwinięty do bardziej wytrzymałej konstrukcji mieszkowej i największej kontroli jakości w fabryce.Umożliwia 100% test szczelności przed wysyłką.
❹Mieszki gumowe- Air Bellows składa się z czterech warstw materiałów: warstwy wewnętrznej, dwuwarstwowego kordu - wzmocnionych tkanin i pokrowca.Konstrukcja kauczuku naturalnego zapewnia – 65F właściwości użytkowe.
❺ Blok zderzaka/blok buforowy - Urządzenie z pełnej gumy lub technicznego tworzywa sztucznego zaprojektowane w celu zapobiegania poważnym uszkodzeniom pojazdu lub zawieszenia w przypadku nagłej utraty ciśnienia powietrza w sprężynie.
❻ Obręcz obręczowa / obręcz obręczowa - Formowany pierścień nawinięty drutem zapewniający stabilność boczną mieszków sprężynowych typu złożonego.
Sprężyny powietrzne GUOMAT mogą wytrzymać co najmniej dwukrotnie żywotność, zawsze nawet cztery razy dłużej niż sprężyny stalowe!
Rysunekwibroakustyczny V1B20:
Sprężyna powietrzna typu HF | Sprężyna powietrzna typu HF | Sprężyna powietrzna typu HF |
HF80/90-1 | HF170/120-1 | HF230/140-2 |
HF80/142-2 | HF174/126-1 | HF240/100-1 |
HF95/70-1 | HF180/156-1 | HF240/165-2 |
HF100/166-2 | HF180/152-2 | HF250/255-2 |
HF100/238-3 | HF190/170-2 | HF264/90-1 |
HF104/66-1 | HF190/248-3 | HF290/105-1 |
HF115/77-1 | HF192/140-2 | HF300/255-2 |
HF120/132-2 | HF208/90-1 | HF310/160-1 |
HF125/112-1 | HF230/116-1 | HF320/203-2 |
HF150/140-2 | HF230/120-1 |
