W01-358-7561 Zawieszenie pneumatyczne Firestone 3/4 NPT Style 116 Do zacisku do spawania blach

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	GUOMAT
Orzecznictwo:	ISO/TS16949:2009
Numer modelu:	1B7561

Zapłata:

Minimalne zamówienie:	1 szt
Szczegóły pakowania:	mocne pudełko kartonowe lub zgodnie z potrzebami klientów
Czas dostawy:	2-8 dni roboczych
Zasady płatności:	T / T, Western Union, paypal lub inne
Możliwość Supply:	1000 sztuk / tydzień

Kontakt

Szczegółowy opis produktu

Materiał:	Guma, żelazo	DOBRY ROK:	1B8-550
Gwarancja:	12 miesięcy	waga:	2,4 KG
Inna nazwa:	sprężyna pneumatyczna do maszyny	Możliwość nacisku:	0,2-0,8 M Pa
Wkręt:	2X3 / 8-16UNC	Wlot powietrza:	1/4 NPT
Ognisty kamień:	W01-358-7561
Podkreślić:	Zacisk do spawania blachy Zawieszenie pneumatyczne Firestone , zawieszenie pneumatyczne Firestone 3/4 NPT , oryginalne zawieszenie pneumatyczne Firestone?

W01-358-7561 Firestone Industrial Air Spring 3/4 NPT Style 116 Do ZACISKÓW DO SPAWANIA BLACH

Opis:

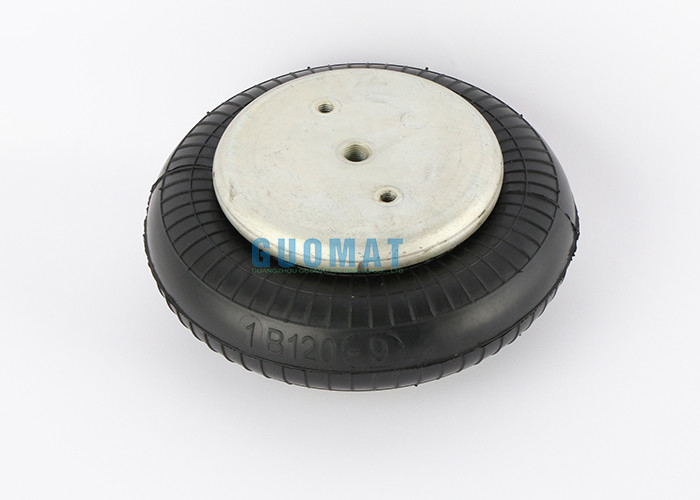

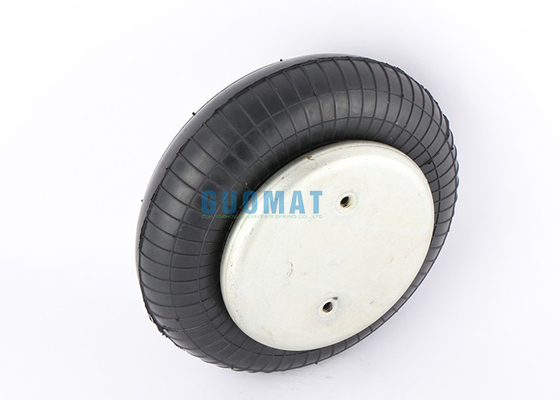

GUOMAT 1B7561Ten gumowy resor pneumatyczny jest produkowany i montowany z naturalnego kauczuku i stali.Wyprodukowane przez fabrykę GUOMAT, zapewnienie jakości, ścisła kontrola jakości i chwalone przez wielu klientów.
Może zastąpić 1B8-550 Goodyear.Wielkość GUOMAT 1B7561 jest taki sam jak 1B8-550 Goodyear.

Opis produktu1B7561Odnosić się do 1B8-550 Goodyear

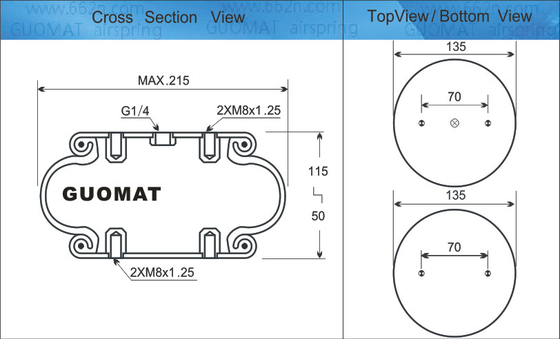

Średnica górnej pokrywy: 135 mm

Numer dolnego tłoka: nie

Średnica dolnej pokrywy: 135mm

Odległość od środka śruby: 70mm

Odległość otworu gazowego między nakrętką: 35 mm

Śruba pokrywy górnej (nakrętka) Ząb: 2 szt. X3/8-16UNC

Dolna śruba pokrywy (nakrętka) Ząb: 2 szt. X3/8-16UNC

Maksymalna średnica mieszków gumowych (maksymalna średnica): 230 mm

Mieszek gumowy Naturalna średnica 210 mm

Skok roboczy: MAX 140 mm do MIN 50 mm

Skompresowana wysokość: 50 mm

Otwór gazowy / wlot powietrza: 1/4NPTF

Rodzaje	[Inne typy] sprężyna powietrzna1B8-550 Goodyear	Uchwyt regulacji wysokości	nie
Szerokość W (mm)	221	Zakres obciążenia (kN)	12.501?16.000
Dopuszczalne obciążenie (kN)	13.1	Długość gwintu L1 (mm)	--
Wysokość korpusu h (mm)	134	Gwint nominalny M (mm)	10
Nieruchomość	Wydajność standardowa/odporna na wstrząsy	Metoda instalacji	2
Port zasilania powietrzem	1/4	Z zderzakami lub bez	nie
Dyrektywa RoHS	10	-	--

Dane techniczne z1B7561Odnosić się do 1B8-550 Goodyear

Min.nacisk -0 psi
Siła powrotu do min.wzrost -<45LBF/200N
Waga całkowita - 2,4 kg
Min.Wysokość projektowa –50MM
Wymagane miejsce na inst. – 140MM
Maks.Udar mózgu -90MM

GUOMAT: 1B7561

Producent oryginalnego wyposażenia OEM: FS 120-10 CI

WLOT POWIETRZA 1/4 NPT:

Ognisty kamień: W01-358-7564

Goodyear: 1B8-550

Contitech: FS120-10

Opis1B7561 Odnosić się do 1B8-550 Goodyear

Nr katalogowy montażu
Dwuwarstwowy mieszek typu 116
Nakrętki zaślepiające, 1/4 NPT:W01-358-7564；W01 358 7564；W013587564

Nakrętki zaślepiające, 3/4 NPT:W01-358-7561；W01 358 7561；W013587561;

W01-M58-6166,W01M586166,WO1-M58-6166,WO1M586166

Stalowe pierścienie stożkowe, śruby 19/4, nakrętki, podkładki:W01-358-7568；W01 358 7568；W013587568
Zaślepki z zainstalowanym zaworem 1/4 zbiornika W01-A72-7518；W01 A72 7518；W01A727518
Tylko mieszki gumowe:W01-358-0133；W01 358 0133；W013580133

Styl 117 wysoki mieszek
Nakrętki zaślepiające, 1/4 NPT:W01-358-7600；W01 358 7600；W013587600
Nakrętki zaślepiające, 3/4 NPT:W01-358-7602；W01 358 7602；W013587602
Stalowe pierścienie z łbem stożkowym, Wytrzymałość 13/4 śruby, nakrętki, podkładki: W01-358-7606；W01 358 7606；W013587606

1B7561 Odnosić się do 1B8-550 APLIKACJA PNEUMATYCZNA Goodyear – STATYCZNE WARTOŚCI CHARAKTERYSTYCZNE

Siła F [funt siły]
Ciśnienie p [psi]	40	60	80	100	Tom.V [cal³]
Wys. 4,50 cala/114,3 mm	728	1130	1570	1970	110
Wys. 4,00 cala/101,6 mm	905	1400	1940	2390	100
Wys. 3.50 cala/88,9 mm	1050	1610	2240	2740	90
Wys. 3,00 cala/76,2 mm	1170	1770	2450	3020	75
Wys. 2,50 cala/63,5 mm	1270	1900	2630	3260	57

IZOLACJA DRGAŃ – CHARAKTERYSTYKA DYNAMICZNA

Ciśnienie p [psi]	40	60	80	100	120	Tom.V [cal³]
Siła (obciążenie) F [lbf]	801	1240	1700	2130	2530	110
Sztywność sprężyny c [funt/cal]	709	949	1190	1430	1670	110
Częstotliwość naturalna f0 [Hz]	2,9	2,8	2,7	2,6	2,6	110
Wysokość projektowa H: zalecana 4,33 cala, minimum 3,54 cala

W01-358-7561 Zawieszenie pneumatyczne Firestone 3/4 NPT Style 116 Do zacisku do spawania blach 0

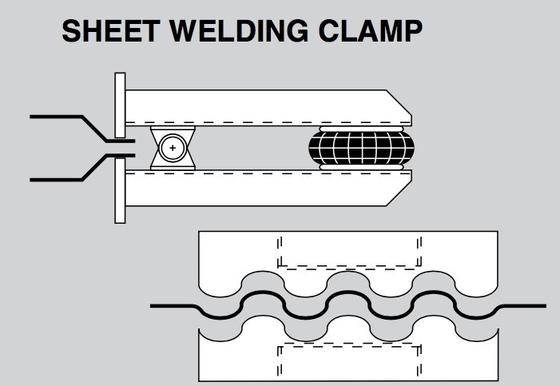

1B7561 SPRĘŻYNA POWIETRZNA ZASTOSOWANIE DO ZACISKU DO ZGRZEWANIA BLACH:

W01-358-7561 Zawieszenie pneumatyczne Firestone 3/4 NPT Style 116 Do zacisku do spawania blach 1

GUOMAT ma inne rodzaje resorów pneumatycznych:

1B7-540	20095505	Tak	1B7-540 IND	1B7-540 (tylko wersja przemysłowa 20551287)
57991254000019	20095506	Tak	ENIDYNA YI-1B7-540	ENIDYNA YI-1B7-540
1B7-540	20551287	n	1B7-540 DLA MDC	1B7-540 DLA MDC — tylko meksyk
1B7-541	20095507	n	1B7-541	1B7-541
57991254100019	20095508	Tak	ENIDYNA YI-1B7-541	ENIDYNA YI-1B7-541
57991254200000	20095509	Tak	1B7-542	1B7-542
57991254200019	20095510	Tak	ENIDYNA YI-1B7-542	ENIDYNA YI-1B7-542
57991254300000	20095511	Tak	1B7-543	1B7-543
1B7-544	20095512	n	1B7-544	1B7-544
57991254500090	20811602	Tak	C 1B7-541	C 1B7-541
1B6-547	20310537	n	1B6-547	1B6-547
57991254700019	20310538	Tak	ENIDYNA YI-1B6-547	ENIDYNA YI-1B6-547
57991254800090	20810733	Tak	C 1B7-540	C 1B7-540
57991254900090	20810734	Tak	C 1B7-544	C 1B7-544
1B8-550	20095515	n	1B8-550	1B8-550
57991255000019	20095516	Tak	ENIDYNA YI-1B8-550	ENIDYNA YI-1B8-550
1B8-552	20095517	n	1B8-552	1B8-552
57991255200019	20095518	Tak	ENIDYNA YI-1B8-552	ENIDYNA YI-1B8-552
1B8-553	20095519	n	1B8-553	1B8-553
57991255300019	20095520	Tak	ENIDYNA YI-1B8-553	ENIDYNA YI-1B8-553
1B8-554	20095521	n	1B8-554	1B8-554
57991255400019	20095522	Tak	ENIDYNA YI-1B8-554	ENIDYNA YI-1B8-554
1B8-555	20095523	n	1B8-555	1B8-555
1B8-556	20095524	n	1B8-556	1B8-556
1B8-560	20095526	n	1B8-560 ZEWN	1B8-560 ZEWN
57991256000019	20095527	Tak	ENIDYNA YI-1B8-560	ENIDYNA YI-1B8-560
1B8-561	20095528	n	1B8-561 PODNOŚNIK POWIETRZNY 58124	1B8-561 PODNOŚNIK POWIETRZNY 58124
1B8-562	20095529	n	1B8-562	1B8-562
