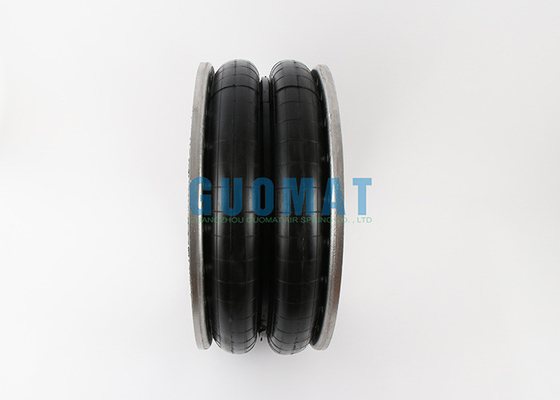

W01-358-7230 Firestone Air Spring Style 215 Two Ply Patrz Contitech FD 2870-30 RS

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	GUOMAT
Orzecznictwo:	ISO/TS16949:2009
Numer modelu:	2B7230

Zapłata:

Minimalne zamówienie:	Do negocjacji
Cena:	negocjowalne
Szczegóły pakowania:	mocne pudełko kartonowe lub zgodnie z potrzebami klientów
Czas dostawy:	2-8 dni roboczych
Zasady płatności:	T / T, Western Union, paypal lub inne
Możliwość Supply:	1000 sztuk / tydzień

Kontakt

Szczegółowy opis produktu

Materiał:	Stop aluminium i guma	Ognisty kamień:	W01-358-7230
Gwarancja:	12 miesięcy	Waga netto:	17,5 kg
Zdolność nacisku:	0,2-0,8 mln Pa	Waga brutto:	19,5 kg
Pierścień kołnierzowy:	Bez lub z	Metoda połączenia:	Pierścień kołnierzowy
Rozmiar pierścienia kołnierzowego:	638 mm	ŚREDNICA KOŁA ŚRUBY:	596 mm
Podkreślić:	FD 2870-30 RS Industrial Air Spring , W01-358-7230 , 2B7230 części samochodowe przemysłowe

W01-358-7230 Sprężyna pneumatyczna Firestone Style 215 Dwuwarstwowa Patrz Contitech FD 2870-30 RS

Specyfikacje przemysłowego potrójnego zwiniętego resoru pneumatycznego

Numer części producenta	Krótki opis W01-358-7230, W013587230, WO1-358-7230, WO13587230	Rodzaj pierścienia kulkowego	4
Maksymalna średnica przy 7 barach (mm)	707	Dim# C (Średnica koła śrub mm)	597
Maksymalna wysokość (mm)	84	Liczba śrub (każdy pierścień)	32
Maksymalny skok (mm)	284	Wysokość projektowa (mm)	381
Minimalna wysokość użytkowa (mm)	368	3 bary (kN)	78,5
25 mm (kN)	174,6	5 barów (kN)	132,9
50% maksymalnego skoku (kN)	150	7 barów (kN)	187,9
Maksymalny skok (kN)	106,5	Częstotliwość naturalna (@5 barów)(fn(Hz)	1.2
Obowiązujący technik	113	7 Hz	97
Materiał	Dwuwarstwowy przewód o wysokiej wytrzymałości	13 Hz	99,3
		25 Hz	99,8

Przemysłowa sprężyna powietrzna typu mieszkowego, podwójna spirala, powierzchnia efektywna 2870 cm kwadratowa, maksymalny skok 30 cm, montaż śrub dwustronnych, calowy pierścień uszczelniający, wysoka wytrzymałość 175 PSI Max

Maksymalna średnica @ 100 PSIG (cale)
27,9
Maksymalna wysokość (cale)
12,1
Maksymalny skok (cale)
8,6
Minimalna wysokość użytkowa (cale)
3,5
Siła 80PSI przy skoku 1 cala (funty)
42500
Siła przyłożona przy 80 PSI w 3-calowym skoku (funty)
40000
Maksymalny ciąg dla maksymalnego skoku przy 80PSI (funty)
28160
materiał
2-warstwowy sznur o wysokiej wytrzymałości

GUOMAT 2B7230 Krzyż OEM

GUOMAT: 2B7230
Ognisty kamień:Styl 215
Mieszki dwuwarstwowe o wysokiej wytrzymałości
Aluminiowe pierścienie kulkowe z żebrowaną szyjką (w równych odstępach),
17/8 śrub, nakrętek, podkładek
W01-358-7230
Aluminiowe pierścienie kulkowe z szyjką żebrowaną (nierówne odstępy) 17/8 b,n,w
W01-358-7301
Aluminiowe pierścienie z żebrowaną szyjką (w równych odstępach) 11/4 b,n,w
W01-358-7302
Tylko mieszki gumowe
Ognisty kamień W01-358-7912;
Firestone W01 358 7912;
Ognisty kamień W013587912

Masa zespołu ............................................. ..... 41,0 funta.
Siła zwinięcia do minimalnej wysokości (@ 0 PSIG) ... 160 funtów.

W01-358-7230 Firestone Air Spring Style 215 Two Ply Patrz Contitech FD 2870-30 RS 0

Numer stylu	Wysokość projektowa	Obciążenie (na wysokości projektowej) przy:			Naturalna frekwencja	% izolacji przy wymuszonej częstotliwości
		••40 PSIG (funtów)	60 PSIG (funtów)	80 PSIG (funtów)	(@ 80 PSIG) fn(cpm)	400% CPM	800% CPM	1500 CPM %
PODWÓJNA SPLOT
21	9,5	3030	4750	6540	105	92,6	98,3	99,5
21-2	10,5	3460	5350	7280	95	94,1	98,6	99 6
233-2	11.25	3413	5,631	7691	89	95,0	98,8	99,7
28**	9,5	4590	7,010	9 590	101	93,2	98,4	99,5
203**	9,5	7210	11 100	14,970	97	93,7	98,5	99,6
29**	9,5	9780	14 860	20 060	92	94,4	98,7	99,6
200	9,5	13.290	20,390	27,330	93	94,2	98,6	99,6
215	10,5	15840	24 140	32 550	86	95,1	98,8	99,7
248-2	11,0	30 830	47 720	63 890	83	95,5	98,9	99,7
