Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | GUOMAT |
Orzecznictwo: | ISO/TS16949:2009 |
Numer modelu: | 3B7324 |
Minimalne zamówienie: | Do negocjacji |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | mocne pudełko kartonowe lub zgodnie z potrzebami klientów |
Czas dostawy: | 2-8 dni roboczych |
Zasady płatności: | T / T, Western Union, paypal lub inne |
Możliwość Supply: | 1000 sztuk / tydzień |
Materiał: | Stop aluminium i guma | Ognisty kamień: | W01-358-7324 |
---|---|---|---|
Gwarancja: | 12 miesięcy | Waga netto: | 16,5 KG |
Inna nazwa: | Air Spring Industrial | Możliwość nacisku: | 0,2-0,8 M Pa |
Waga brutto: | 18,5 KG | Pierścień kołnierzowy: | Z |
Metoda połączenia: | Połączenie kołnierzowe | Contitech FT 1710-38 RS: | FT 1710-38 RS |
High Light: | W01-358-7324,FT 1710-38 RS Firestone Air Spring |

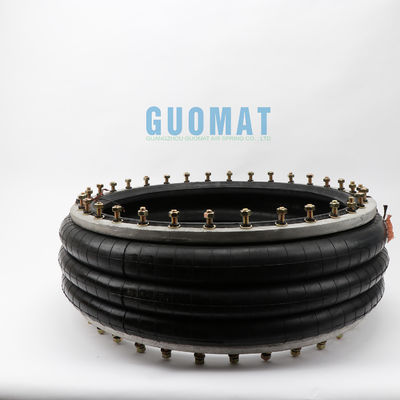

W01-358-7324 Firestone Air Spring Bellows NO.Typ 320 Contitech FT 1710-38 RS Do ciężkich maszyn podnoszących
Guomat 3B7324 Przemysłowe pojedyncze zwinięte sprężyny powietrzne Specyfikacje
Specyfikacja produktu | |
Rodzaj: | 320 |
Aluminiowy pierścień zaciskowy: | 24 (3 / 8-24) BOL TS KAŻDY PIERŚCIEŃ |
Średnica śruby Ø: |
482 mm / 19,0 cala |
Średnica deski: | 517 mm /
20,37 cala |
Maksymalna średnica (OD) przy 7 barach: | 569 mm /
22,42 cala |
Minimalna wysokość: | 115 mm /
4,53 cala |
Maksymalna wysokość: |
495 mm / 19,5 cala |
Uderzenie: | 380 mm /
14,97 cal |
❶Nakrętka / ślepa nakrętka
Długość nakrętki: 38 mm
Liczba śrub pokrywy górnej: 24 szt
Płyta pokrywy dolnej Liczba śrub: 24 szt
Śruba (nakrętka) płyty górnej pokrywy ząb: M10
Odległość od środka śruby górnej płyty pokrywy: 482 mm
Śruba (nakrętka) płyty dolnej osłony ząb: M10
Odległość od środka śruby dolnej płyty pokrywy: 482 mm
❷ Otwór gazowy / wlot powietrza / złączka powietrza
Otwór gazowy / wlot powietrza: G1 / 2
❸ Pokrywka
Średnica płyty górnej pokrywy: 517 mm
Średnica płyty dolnej pokrywy: 517 mm
❹Mieszki gumowe
Mieszek gumowy MAXl Średnica: 569mm
Mieszek gumowy naturalna wysokość: 440 mm
❺ Blok zderzaka / Blok bufora
Bez bloku zderzaka
❻ Obręcz / Pierścień pasa
Z 2-częściowym paskiem obręczy
Mieszek dwuskładnikowy typu 320
Aluminiowa szyjka żebrowana, pierścienie stopek (w równych odstępach), śruby 45 mm, nakrętki, podkładki:
W01-358-7324
; W01 3587324
; W013587324
Płyta walcowana *, nakrętki zaślepiające 1/2, 3/4 NPT:
W01-358-7276
W01 358 7276
W013587276
Tylko mieszki gumowe:
W01-358-0987;
W01 358 0987;
W013580987
Siła do zwinięcia do minimalnej wysokości (@ 0 BAR): 400 N.
Konstrukcja o wysokiej wytrzymałości typu 328:
Prążkowany aluminiowy dekolt
Pierścienie aluminiowe z żebrowaną szyjką (równe rozstawienie), śruby 17/8, nakrętki, podkładki:
W01-358-9528
W01 358 9528
W013589528
Płyta walcowana *, nakrętki ślepe 1/2, 3/4 NPT
W01-358-9526
W01 358 9526
W013589526
Tylko mieszki gumowe
W01-358-1002;
W01 358 1002;
W013581002
Skład przemysłowego elementu sprężyny powietrznej ma następujące aspekty
❶Nakrętka / ślepa nakrętka- Jak również stała część zespołu pokrywy.Stanowi alternatywę dla systemu montażu śrub.Jest to wada wewnętrzna w żelaznej płycie
❷ Otwór gazowy / wlot powietrza / złączka powietrza - Najczęściej 1/4 NPT, która zapewnia wlot powietrza do miechów gumowych.
❸ Pokrywka- Zwinięty do bardziej wytrzymałej konstrukcji mieszka i największej kontroli jakości w fabryce.Umożliwia 100% test szczelności przed wysyłką.
❹Mieszki gumowe- Air Bellows składa się z czterech warstw materiałów: warstwy wewnętrznej, dwuwarstwowego kordu - tkaniny wzmocnionej oraz pokrycia.Budowa kauczuku naturalnego zapewnia - właściwości użytkowe 65F.
❺ Blok zderzaka / Blok bufora - Urządzenie z pełnej gumy lub tworzywa konstrukcyjnego zaprojektowane w celu zapobieżenia poważnym uszkodzeniom pojazdu lub zawieszenia w przypadku nagłej utraty ciśnienia powietrza na sprężynie.
❻ Obręcz / Pierścień pasa - Formowany pierścień nawijany drutem zapewniający stabilność boczną mieszków sprężynowych typu złożonego.
Sprężyny pneumatyczne GUOMAT mogą wytrzymać co najmniej dwukrotnie żywotność, zawsze aż cztery razy dłużej niż sprężyny stalowe!
