Miejsce pochodzenia: | Guangdong, Chiny |
Nazwa handlowa: | Goodyear |
Orzecznictwo: | ISO/TS16949:2009 |
Numer modelu: | 2B9-200 |
Minimalne zamówienie: | Do negocjacji |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | mocne pudełko kartonowe lub zgodnie z potrzebami klientów |
Czas dostawy: | 2-8 dni roboczych |
Zasady płatności: | T / T, Western Union, paypal lub inne |
Możliwość Supply: | 1000 sztuk / tydzień |
Materiał: | Stalowa płyta osłonowa, gumowe mieszki | Mieszki gumowe Goodyear: | 578923202 |
---|---|---|---|
Otwór gazowy: | 1/4NPTF | śruba ząb: | 3/8-16unc |
Odległość od środka śruby: | 89mm | Średnica płyty pokrywy: | 160mm |
Zdolność nacisku: | 0,2-0,8 mln PA | Udar: | 75~260mm |
Waga netto: | 3,35 kg | Wielkość paczki: | 24*24*24 cm |
High Light: | 2B9-200 Goodyear Air Spring,578 92 3202,2B9-200 Zawieszenie pneumatyczne |

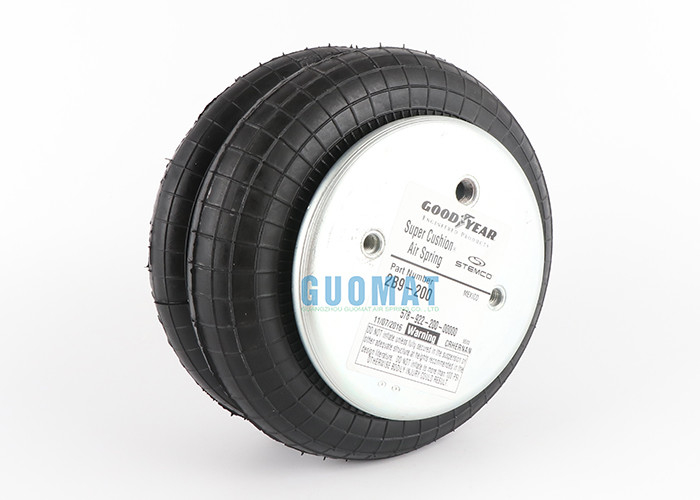

2B9-200 Oryginalne miechy pneumatyczne Goodyear NO.578 92 3 202 Wykonane w Meksyku do maszyn przemysłowych
Instrukcje2B9-200sprężyna powietrzna:
Aby zapewnić stabilność, odległość od podłogi do środka ciężkości ładunku nie powinna przekraczać najkrótszej odległości między2B9-200resory pneumatyczne.
ten2B9-200sprężyna pneumatyczna prawie nie ma stabilności bocznej.Dlatego konieczne jest dodanie stabilnego bocznego mocowania.Ścieżka ruchu musi być prowadzona, ponieważ sprężyna pneumatyczna prawie nie zapewnia stabilności bocznej.
Naciskaj na miech pneumatyczny tylko wtedy, gdy jest obciążony.
Wymagany jest zewnętrzny ogranicznik wydłużenia, aby ograniczyć wydłużenie2B9-200miecha pneumatycznego, aby nie było łatwo uszkodzić miecha pneumatycznego.
2B9-200 Goodyear Air SpringFUNKCJE:
ZAKRES OBCIĄŻEŃ (IZOLATOR) ………… .340-3700 Ib
KONSTRUKCYJNY ZAKRES NISKIEGO WYSOKOŚCI (IZOLATOR)……8,0–9,0 in
SKOK UŻYTKOWY bez ZDERZAKA (SIŁOWNIK)….6,3 cala
UŻYTKOWY SKOK ZE ZDERZAKIEM (SIŁOWNIK)…5,7 cala
WAGA ZŁOŻENIA………………..7,5 1b
ZAKRES TEMPERATURY".. . .
SIŁA ŚCIŚNIĘCIA PRZY 0 PSIG (W PRZYBLIŻENIU)…10 Ib
NOMINALNA WOLNOSTOJĄCA HT.AT 0 PSIG…..5.1 in
2B9-200 Goodyear Air Spring Cross inni OEM
Numer referencyjny OEM | Numer referencyjny OEM |
Goodyear:2B9-200 Goodyear:578 92 3 202 Goodyear:578923202 |
Byk: AS218-6910 |
Sprężyna trójkątna: 4320 | Wiosna Dallas: AS6910 |
Ognisty kamień: 6910 Ognisty kamień: W01-358-6910 Ognisty kamień:W01 358 6910 Ognisty kamień: W013586910 |
Sirco: AS-6910 |
ContiTech: 64267 ContiTech:FD 200-19 ContiTech:FD 200 19 ContiTech:FD200-19 ContiTech:FD 200-19 CI 1/4 NPT ContiTech:FD 200 19 CI 1/4 NPT ContiTech:FD200-19 CI 1/4 NPT |
Midland/Haldex: CS209200 |
Ciężarówka R & S: 1027405 | Rynek wtórny Euclid/Meritor: E-FS6910 |
Ridewell: 1003586910C | ContiTech: FD200-19320 |
Batco: 10-96910 | Rynek wtórny Euclid/Meritor: FS6910 |
Reyco: 23704-01 | BWP: M-3501 |
Hendrickson: 45843-3 | Ameryka HD: PMABG-6910B |
Navistar/IHC: 554783C1 | Ridewell: S4512C |
UCF/Impex: AB-2B9-200 | Leland: SC201 |
Automann: ABSP2B12R-6910 | Leland: SC2011 |
Watson i Chalin: AS0001 | Udzielenie: 1371 |
2B9-200 Goodyear Air Spring Splot pneumatyczny:
ten2B9-200Sprężyna powietrzna typu Convolute składa się z gumowego Convoluted umieszczonego z linkami i zamkniętego w nim sprężonego powietrza.Warstwa wewnętrzna poduszki powietrznej wykonana jest z nieprzepuszczającej powietrza gumy, natomiast warstwa zewnętrzna z gumy olejoodpornej.Poduszki powietrzne są zwykle podzielone na dwie sekcje, jak pokazano na rysunku 1, ale są też pojedyncze sekcje lub trzy lub cztery sekcje.Im większa liczba węzłów, tym lepsza elastyczność, ale skuteczność uszczelnienia jest słaba.Pomiędzy węzłami znajduje się stalowy pierścień taliowy, który zapobiega promieniowemu rozszerzaniu się części środkowej i zapobiega tarciu między dwoma węzłami.Górna i dolna osłona poduszki powietrznej uszczelniają poduszkę powietrzną.
Producent: Goodyear
Nazwa marki: Goodyear
Waga produktu: 3,35 kilograma
Rozmiar opakowania: 24*24*24 CM
Numer modelu: 2B9-200
2B9-200 Goodyear Air Spring Parametry techniczne
❶.Nakrętka / Ślepa Nakrętka
Zęby śruby (nakrętki) górnej płyty: 2 x 3/8-16UNC
Odległość od środka śruby górnej pokrywy: 89 mm
Zęby śruby (nakrętki) dolnej pokrywy: 2 x 3 / 8-16UNC
Odległość od środka śruby dolnej płyty pokrywy: 89 mm
❷.Otwór gazowy/wlot powietrza/złączka powietrza
Otwór gazowy/wlot powietrza: 1/4-18NPTF
Odległość od środka śruby między otworem gazowym a nakrętką: 44,5 mm
❸.Pokrywka
Średnica górnej pokrywy: 160 mm
Średnica dolnej pokrywy: 160 mm
❹.Mieszki gumowe
Mieszek gumowy MAX Średnica: 251 mm
Mieszek gumowy Naturalna średnica: 224 mm
Skok roboczy: MIN 75 mm do MAX 260 mm
Maksymalna wysokość: 274 mm
Minimalna wysokość: 95mm
Wysokość skoku: 179 mm
❺.Blok zderzaka/blok buforowy
Bez bloku zderzaka
❻.Obręcz obręczowa / obręcz obręczowa
Z obręczą obręczową: jeden kawałek obręczy obręczy
2B9-200 Goodyear Air Spring krzyż inne odniesienia:
Continental ContiTech FD 200-19 320, numer zamówienia ContiTech 64267, Automann SP2B12R-6910, Dayton 354-6910, DINA A-8127-19, Firestone W01-358-6910, Firestone 20, FleetPride AS6910, solid Special 2B9-200, Goodyear Nr Flex 578923202, Granning 1371, Granning 2726, Hendrickson 45843-3, Hendrickson S-8768, Loadguard SC2011, Navistar / Fleetrite 554783C1, Prevost 63-0174, R&S Truck 1027405, Ridewell 1003586910C, SAF Holland 57006910 , Suspension Dynamics 630174, Taurus 6325, Taurus AS218-6910, trójkąt AS-4320, TRP AS69100, Watson & Chalin AS-0001
Inne podobne resory pneumatyczne Goodyear:
NUMER MONTAŻU | ELASTOMER | Wlot powietrza | ZDERZAK W ZESTAWIE |
2B9-200 | Kauczuk naturalny |
1/4"-18 NPTF PRZESUNIĘCIE 1 .75" |
NIE |
2B9-201 | Kauczuk naturalny |
1/4"-18 NPTF PRZESUNIĘCIE 1 .75" |
TAK |
2B9-204 | Kauczuk naturalny |
1/2"-14 NPTF PRZESUNIĘCIE 1. 75"
|
NIE |
2B9-205 | Kauczuk naturalny |
1/2"-14 NPTF PRZESUNIĘCIE 1. 75" |
TAK |
2B9-216 | Kauczuk naturalny |
3/4"-14 NPTF PRZESUNIĘCIE 1,5" |
NIE |
2B9-20B | Kauczuk naturalny |
3/4"-14 NPTF PRZESUNIĘCIE 1,5" |
TAK |
TYLKO FLEXMEMBE 578923202 | Kauczuk naturalny |
MIESZKI POWIETRZNE | 891-3301 | 20094351 | Y | MIESZKI POWIETRZNE |
578913305 SPRĘŻYNA POWIETRZNA CONTI FLEXMEMB | 57891330500092 | 20810698 | Y | 578913305 SPRĘŻYNA POWIETRZNA CONTI FLEXMEMB |
C8125 ELASTYCZNY ELEMENT MIESZANKI POWIETRZNEJ | 57891381250092 | 20810279 | Y | C8125 ELASTYCZNY ELEMENT MIESZANKI POWIETRZNEJ |
C8326 ELASTYCZNY ELEMENT SPRĘŻYNY POWIETRZNEJ | 57891383260092 | 20810281 | Y | C8326 ELASTYCZNY ELEMENT SPRĘŻYNY POWIETRZNEJ |
C8374 ELASTYCZNY ELEMENT SPRĘŻYNY POWIETRZNEJ | 57891383740092 | 20810282 | Y | C8374 ELASTYCZNY ELEMENT SPRĘŻYNY POWIETRZNEJ |
2B9-200 | 57892220000000 | 20054259 | Y | 2B9-200 |
2B9-200 Miechowa sprężyna powietrzna | 2B9-200 | 20094359 | n | 2B9-200 Miechowa sprężyna powietrzna |
ENIDYNA YI-2B9-200 | 57892220000018 | 20094363 | Y | ENIDYNA YI-2B9-200 |
ENIDYNA YI-2B9-200 | 57892220000019 | 20094364 | Y | ENIDYNA YI-2B9-200 |
2B9-200 | 57892220000027 | 20142473 | Y | 2B9-200 |
2B9-200 HENDRICKSON B-8768 | 57892220000038 | 20491818 | Y | 2B9-200 HENDRICKSON B-8768 |
2B9-200 MDC | 2B9-200 MDC | 20837711 | 2B9-200 MDC | |
2B9-201 | 57892220100000 | 20094371 | Y | 2B9-201 |
2B9-201 Miechowa sprężyna powietrzna | 2B9-201 | 20035779 | n | 2B9-201 Miechowa sprężyna powietrzna |
ENIDYNA YI-2B9-201 | 57892220100019 | 20094375 | Y | ENIDYNA YI-2B9-201 |
2B9-204 | 57892220400000 | 20094388 | Y | 2B9-204 |
2B9-204 | 57892220400004 | 20116429 | Y | 2B9-204 |
ENIDYNA YI-2B9-204 | 57892220400019 | 20094391 | Y | ENIDYNA YI-2B9-204 |
2B9-205 | 57892220500000 | 20094392 | Y | 2B9-205 |
2B9-205 | 57892220500004 | 20116520 | Y | 2B9-205 |
ENIDYNA YI-2B9-205 | 57892220500019 | 20094393 | Y | ENIDYNA YI-2B9-205 |
2B9-206 | 57892220600000 | 20094395 | Y | 2B9-206 |
2B9-206 Miechowa sprężyna powietrzna | 2B9-206 | 20094396 | n | 2B9-206 Miechowa sprężyna powietrzna |
2B9-206 | 57892220630000 | 20099598 | Y | 2B9-206 |
2B9-208 | 57892220800000 | 20094409 | Y | 2B9-208 |
2B9-208 | 578922208000004 | 20116521 | Y | 2B9-208 |
ENIDYNA YI-2B9-208 | 57892220800019 | 20094410 | Y | ENIDYNA YI-2B9-208 |
2B9-210 | 57892221000000 | 20094411 | Y | 2B9-210 |
