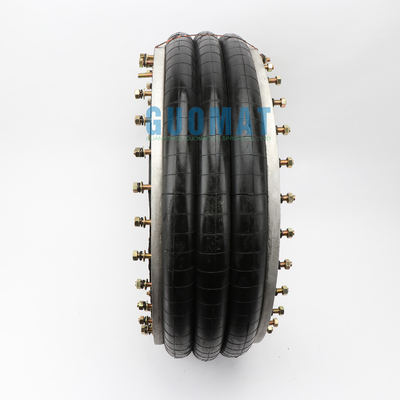

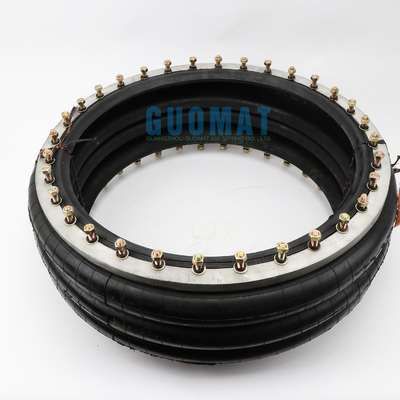

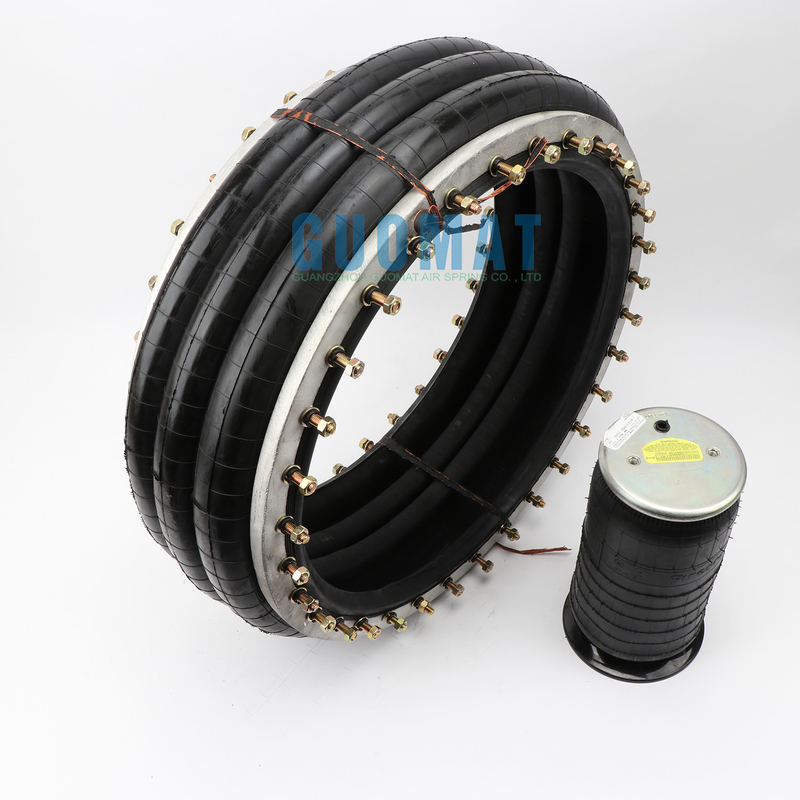

W01-358-7306 Otwory na śruby do sprężyn pneumatycznych Firestone Industrial Two Ply

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	GUOMAT
Orzecznictwo:	ISO/TS16949:2009
Numer modelu:	3H580384

Zapłata:

Minimalne zamówienie:	1 szt
Szczegóły pakowania:	mocne pudełko kartonowe lub zgodnie z potrzebami klientów
Czas dostawy:	2-8 dni roboczych
Zasady płatności:	T / T, Western Union, paypal lub inne
Możliwość Supply:	1000 sztuk / tydzień

Kontakt

Szczegółowy opis produktu

Materiał:	Stop aluminium i guma	Ognisty kamień:	W01-358-7306
Gwarancja:	12 miesięcy	Waga netto:	19,5 KG
Inna nazwa:	Przemysłowy izolator pneumatyczny	Możliwość nacisku:	0,2-0,8 M Pa
Waga brutto:	20,5 KG	Pierścień kołnierzowy:	z lub bez
Metoda połączenia:	Połączenie kołnierzowe	Rozmiar pierścienia kołnierzowego:	638 mm
ŚRUBA KOŁOWA DIA:	596 mm
Podkreślić:	Otwory na śruby przemysłowe pneumatyczne , W01-358-7306 , 638mm Otwory na śruby przemysłowe pneumatyczne

W01-358-7306 Firestone Industrial Air Springs Calowe otwory na śruby Dwuwarstwowe mieszki o wysokiej wytrzymałości Style 321

Specyfikacje przemysłowych sprężyn powietrznych z potrójnym konwertowaniem

Opis Montaż

Opis
Nr zamówienia zespołu
Styl 321

Profile aluminiowe żebrowane (nierówne rozstawienie) 17/8 b, n, w

Numer mieszków Firestone:321
Numer części Firestone: W01-358-7306

Numer części Firestone: W01 358 7306

Numer części Firestone: W013587306

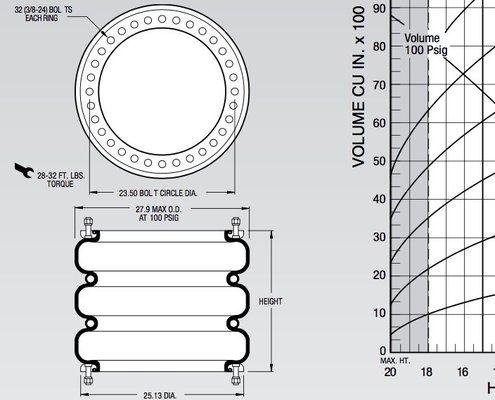

Rozmiary W01-358-7306 FirestoneSprężyna powietrzna:

Numer części producenta	W01-358-7306, W013587306, W01 358 7306 WO1-358-7306, WO13587306 WO1 358 7306	Typ pierścienia koralika	4
Maksymalna średnica przy 7 barach (mm)	709	Dim # C (średnica śruby w mm)	597
Maksymalna wysokość (mm)	114	Liczba śrub (każdy pierścień)	32
Maksymalny skok (mm)	361	Wysokość konstrukcyjna (mm)	381
Minimalna wysokość użytkowa (mm)	475	3 bary (kN)	78.5
25 mm (kN)	174,6	5 barów (kN)	132,9
50% maksymalnego skoku (kN)	150	7 barów (kN)	187,9
Maksymalny skok (kN)	106,5	Częstotliwość naturalna (przy 5 barach) (fn (Hz)	1.2
Dotyczy Technigram?	113	7 Hz	97
Materiał	Dwuwarstwowy przewód o dużej wytrzymałości	13 Hz	99,3
		25 Hz	99,8

Dane z W01-358-7306 Firestone Sprężyna powietrzna:

Wysokość montażu (mm)		440	400	360	320	280	240	200	160
Objętość @ 7 BAR (cu cm)		135784	125615	114722	102796	90465	77839	64589	50778
Powierzchnia EFF @ 7 BAR (cm2)		2394	2596	2757	2897	3026	3151	3277	3407
kN Siła	@ 3 BAR	67,39	74,50	80.12	84,65	88,33	91,63	95.16	99,35
	@ 4 BAR	92.19	101.14	108,37	114,48	119,71	124,49	129,35	134,85
	@ 5 BAR	116,52	127,36	136,16	143,61	150.09	156.08	162,19	168,98
	@ 6 BAR	143,26	155,70	165,72	174,35	182.12	189,54	197.05	204,99
	@ 7BAR	167,54	181,66	192,94	202,76	211,80	220,56	229,36	238,43

Dane 2 z W01-358-7306 Firestone Sprężyna powietrzna:

Charakterystyka dynamiczna przy wysokości konstrukcyjnej 380 mm (wymagana tylko dla konstrukcji z izolatorem Airmount)
Wskaźnik Ciśnienie (BAR)	Obciążenie (KN)	Sztywność (kN / m)	Częstotliwość naturalna Hz
3	77,48	465	1.22
4	104,95	592	1.18
5	132,00	716	1.16
6	160,98	839	1.14
7	187,60	954	1.12
