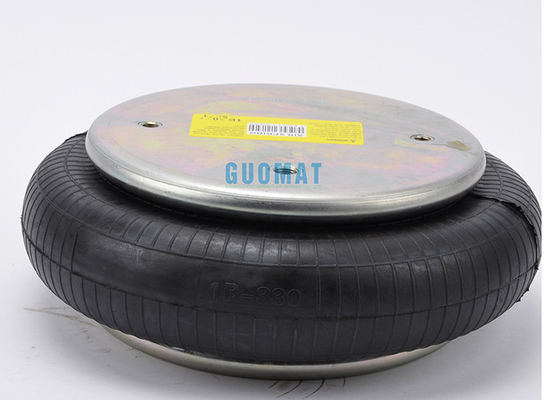

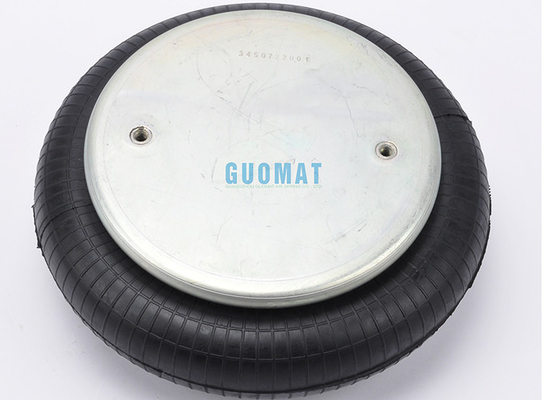

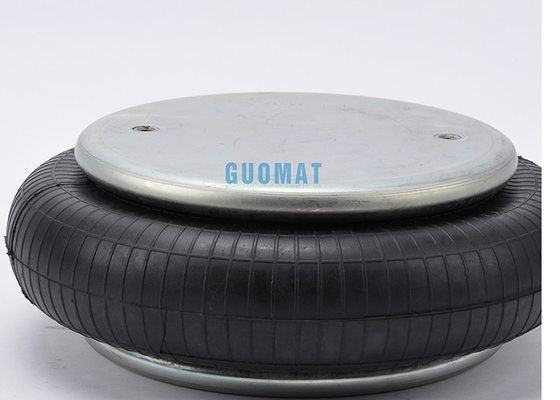

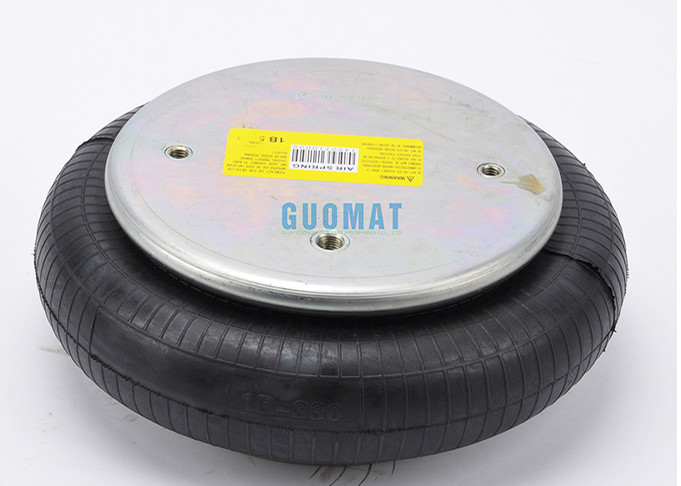

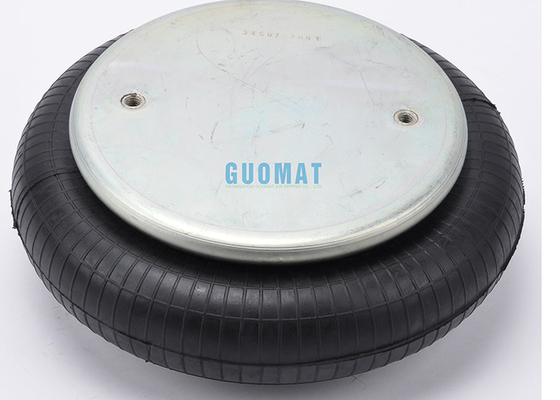

W01-358-7008 Firestone Air Spring Shock Bellows For Holland 90557226

W01-358-7008 Firestone Air Spring Shock Bellows Numer 19 Zestaw poduszki powietrznej Firestone dla Holandii 90557226

GUOMAT 1B5330 Cross OEM Producent oryginalnego wyposażenia:

Numer części GUOMAT: 1B5330

Numer zamówienia Firestone: W01-358-7008 /

Numer zamówienia Firestone: WO13587008 /

Numer zamówienia Firestone: WO1-358-7008 /

Numer zamówienia Firestone: W013587008 /

Numer zamówienia Firestone: W01 358 7008

Numer części Firestone: W01-358-7008 /

Numer części Firestone: WO13587008 /

Numer części Firestone: WO1-358-7008 /

Numer części Firestone: W013587008 /

Numer części Firestone: W01 358 7008

Numer mieszków Firestone: 19

Numer części Goodyear: 1B12-300 /

Numer części Goodyear: 1B12 300 /

Numer części Goodyear: 1B12300 /

Numer części Goodyear: 1B12-313

Numer części Goodyear: 1B12 313

Numer części Goodyear: 1B12313

Numer miechów Goodyear: 578-91-3-301 /

Numer Goodyear Bellows: 578 91 3 301 /

Goodyear Bellows numer: 578913301

Numer części trójkąta: 4474

Trójkątny numer miecha: 6374

Numer Holland (Neway): 905-57-226

GUOMAT 1B5330 Specyfikacje i dane techniczne

1. Wysokość po obniżeniu: 2,12
2. Średnica płyty górnej pokrywy: 9,00 cala / 231 mm
3. Numer tłoka dolnego: 3212 lub 3183
4. Średnica płyty dolnej pokrywy: 9,00 cala / 231 mm
5. Odległość od środka śruby: 157,5 mm
6. Odległość otworu gazowego między nakrętką 73 mm
7. Śruba (nakrętka) płytki górnej pokrywy ząb: 2 szt X 3 / 8-16UNC
8. Śruba (nakrętka) płytki dolnej pokrywy ząb: 2 szt X 3 / 8-16UNC
9. Maksymalna średnica miecha gumowego (maksymalna średnica): 12,9 cala / 325 mm
10. Mieszek gumowy o średnicy naturalnej 300 mm
11. Skok roboczy: od MAX 160 mm do MIN 55 mm
12. Wysokość po obniżeniu: 2,12 cala / 105 mm
13. Otwór gazowy / wlot powietrza: 1/4 N PTF

Ładowność przy 20 psig: 1300 funtów siły

Ładowność przy 60 psig: 3900 funtów siły

Ładowność przy 90 psig: 5850 funtów siły

Temperatura pracy: od 57 ° C do -54 ° C

Calowy rozmiar sprężyny pneumatycznej W01-358-7008:

Maksymalna średnica przy 100 PSIG (cale)
12.9
Maksymalna wysokość (cale)
5.5
Maksymalny skok (cale)
3.5
Minimalna wysokość użytkowa (cale)
2
Siła 80PSI przy skoku 1 cala (funty)
6720
Siła 80 PSI (funty) przy skoku 3 cali
3730
Maksymalny ciąg dla maksymalnego skoku @ 80PSI (funty)
2630
Styl odnośnika odsyłaczowego przedłużonej wysokości (podobne końcówki) numer stylu
19 -,75
materiał
2-warstwowa standardowa żyłka

Typ płytki koralikowej
3
Środek nakrętki ślepej (cal)
6.2
Przesunięcie portu linii środkowej nakrętki ślepej (cale)
2,88

Opis produktu GUOMAT 1B5330:

Amortyzator pneumatyczny może tylko popychać miechy w kierunku przedmiotu obrabianego, w przeciwnym razie musi być wyposażony w ogranicznik skoku na końcu skoku, w przeciwnym razie mieszek zostanie przeciążony
• W celu dociśnięcia amortyzatora pneumatycznego do minimalnej wysokości wymagana jest siła resetowania.Zwykle osiąga się to poprzez zastosowanie obciążenia
• Cała powierzchnia nośna górnej i dolnej płyty amortyzatora pneumatycznego musi być wykorzystana do pochłaniania siły
• Przed demontażem amortyzatora pneumatycznego należy wypuścić powietrze wewnętrzne, aby zapobiec wypadkom i obrażeniom ciała
• Podczas pracy gumowy amortyzator pneumatyczny nie może stykać się z innymi częściami
