154mm PM / 31021 Przemysłowa sprężyna pneumatyczna z pojedynczym zwojem 2-3 / 4 "Compact PM 31021

Szczegóły Produktu:

Miejsce pochodzenia:	Guangdong, Chiny
Nazwa handlowa:	Norgren
Orzecznictwo:	ISO/TS16949:2009
Numer modelu:	PM / 31021

Zapłata:

Minimalne zamówienie:	1 szt
Szczegóły pakowania:	mocne pudełko kartonowe lub zgodnie z potrzebami klientów
Czas dostawy:	2-8 dni roboczych
Zasady płatności:	T / T, Western Union, paypal lub inne
Możliwość Supply:	1000 sztuk / tydzień

Kontakt

Szczegółowy opis produktu

Materiał:	Stalowa osłona, mieszek gumowy	Guomat No.:	PM / 31021
Mieszek NIE:	Springride 2-3 / 4 "	Ognisty kamień:	2-3 / 4 "
Talerz Dia.:	154 mm	Max Dia.:	165mm
Możliwość nacisku:	0,2-0,8 MPa	Wlot powietrza:	G 1/4
Uderzenie:	20 mm
Podkreślić:	PM / 31021 Przemysłowa sprężyna pneumatyczna z pojedynczym zwojem , przemysłowa sprężyna pneumatyczna 2-3 / 4 "Norgren , 2-3/4" Norgren Air Spring Bellows

PM / 31021 Przemysłowe miechy pneumatyczne Norgren Miechy z pojedynczym zwojem Średnica nominalna 2-3 / 4 "

PM / 31021 Opis:

Norgren Imported PM / 31021 ten rodzaj potrójnego zwiniętego zawieszenia pneumatycznego, który jest produkowany przez Norgren.Może zastąpić miechy numer 2-3 / 4 "; PM / 31021 nie tylko do użytku w ciężarówkach i przyczepach, ale także jako przenośniki wibracyjne, takie jak duże suszarki, separatory odśrodkowe, współrzędnościowe stoły pomiarowe i maszyny oraz komercyjne maszyny pralnicze.

PM / 31021Specyfikacje i szczegółowe parametry techniczne

❶Nakrętka / ślepa nakrętka

Śruba (nakrętka) płyty górnej pokrywy ząb: 6 sztuk X M10

Śruba (nakrętka) płyty dolnej pokrywy ząb: 6 sztuk X M10

❷ Otwór gazowy / wlot powietrza / złączka powietrza

Otwór gazowy / wlot powietrza: G3 / 8

❸ Pokrywka

Średnica płyty górnej pokrywy (szerokość): 154 mm

Średnica płyty dolnej pokrywy (szerokość): 154 mm

Materiał płyty górnej i dolnej: stal

❹Mieszki gumowe

Średnica maks. Przy 7 barach: 165 MM

Skok gumowych miechów: 55 m

❺ Blok zderzaka / Blok bufora

Bez bloku zderzaka

❻ Obręcz / Pierścień pasa

Z obręczą pasową: bez obręczy z pasem

POZYCJA: PM / 31042
Beztarciowa praca
Bez konserwacji i smarowania
Idealny do zastosowań o krótkim skoku i dużej sile
Wysoki poziom izolacji drgań
Łatwa, kompaktowa instalacja
Działanie: jednostronnego działania
Długość skoku: 80 mm
Rozmiar portu: G3 / 8
Średnica nominalna: 4-1 / 2 "
Liczba zwojów: 2

Medium: sprężone powietrze
Rozmiar portu: G3 / 8
Działanie: jednostronnego działania
Ciśnienie robocze: 0 ... 8 bar
Temperatura pracy: -30 ... 50 ° C
Długość skoku: 80 mm
Siła teoretyczna: 5750 N
Zakres: PM / 31000

Rysunek PM / 31021:

154mm PM / 31021 Przemysłowa sprężyna pneumatyczna z pojedynczym zwojem 2-3 / 4 "Compact PM 31021 0

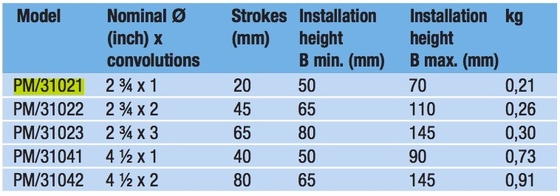

Szczegółowe dane PM / 31021:

154mm PM / 31021 Przemysłowa sprężyna pneumatyczna z pojedynczym zwojem 2-3 / 4 "Compact PM 31021 1

Inne rodzaje modeli miechów powietrznych:

Model	PM / 31021	PM / 31022	PM / 31023	PM / 31041	PM / 31042	PM / 31043	PM / 31061	PM / 31062
Ø cylindra [cal]	2 3/4 "	2 3/4 "	2 3/4 "	4 1/2 "	4 1/2 "	4 1/2 "	6 "	6 "
Skok [mm]	20	45	60	40	85	100	55	115
Lotnisko	G 1/4	G 1/4	G 1/4	G 3/8	G 3/8	G 3/8	G1 / 2	G1 / 2
Średnica nominalna (cale) x zwoje	2 3/4 "x 1	2 3/4 "x 2	2 3/4 "x 3	4 1/2 "* 1	4 1/2 "* 2	4 1/2 "* 3	6 "x 1	6 "x 2
Wysokość montażu min [mm]	50	65	80	50	65	100	55	80
Zalecana maksymalna wysokość robocza [mm]	65	105	130	80	135	180	100	170
Wysokość montażu max [mm]	70	110	140	90	150	200	110	190
Siła wciągania do osiągnięcia minimalnej wysokości [N]	200	310	300	200	240	140	200	220
