| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Goodyear |
| Orzecznictwo: | ISO/TS16949:2009 |
| Numer modelu: | 1B14–371 |
| Minimalne zamówienie: | Do negocjacji |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | mocne pudełko kartonowe lub zgodnie z potrzebami klientów |
| Czas dostawy: | 2-8 dni roboczych |
| Zasady płatności: | T / T, Western Union, paypal lub inne |
| Możliwość Supply: | 1000 sztuk / tydzień |
| Materiał: | Gumowa stal | DOBRY ROK: | 1B14–371 |
|---|---|---|---|
| Gwarancja: | Rok | waga: | 6,5 kg |
| Inne nazwy: | Wibracje sprężyn powietrznych | Możliwość nacisku: | 0,2-0,8 M Pa |
| Mieszki gumowe: | 113 | Wlot powietrza: | 3/4 N PTF |
| Contitech: | FS 530-11 CI | ||
| High Light: | FS 530-11,1B14-371 |
||

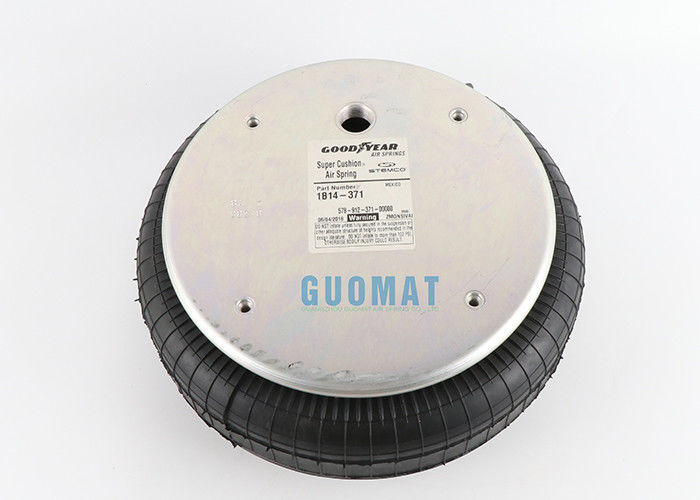

FS 530-11 CI G3 / 4 Air Mouth Contitech Pojedyncze przemysłowe zawieszenie pneumatyczne Patrz 1B14-371
FS 530-11 CI G3 / 4 Opis:
Różne typy złóż fluidalnych mogą dobrać odpowiednią nośność sprężyny pneumatycznej w zależności od całkowitego ciężaru złoża fluidalnego i zaprojektować specyficzne metody instalacji w oparciu o długość, szerokość i wysokość złoża fluidalnego.Zaleca się jednak montaż resorów pneumatycznych.Upraszcza to znacznie montaż systemu izolacyjnego niż montaż sprężyn stalowych.
Istnieją dwie metody kontroli izolacji poduszki powietrznej.Jeden to zestaw (zwykle 4 lub 6) poduszek zaworów zwrotnych poduszki powietrznej, podobnie jak opona samochodowa.
FS 530-11 CI G3 / 4 Specyfikacje i dane techniczne
Producent: Goodyear 1B14-371;
Goodyear: 1B14 371;
Goodyear: 1B14371
Goodyear Bellows: 578-91-3-352
Goodyear Bellows: 578 91 3 352
Goodyear Bellows: 578913352
NR GUOMAT: 1B53014 3/4
Krzyż nr: W01-M58-6100
Firestone: W01-M58-6100;
Firestone: W01 M58 6100;
Firestone: W01M586100
Contitech:FS 530-11 CI G 3/4
Contitech: FS530-11 CI G 3/4
❶Nakrętka / ślepa nakrętka
Śruba (nakrętka) płyty górnej pokrywy ząb: 4 szt X 3 / 8-16UNC
Odległość od środka śruby górnej płyty pokrywy: 158,8 mm
Śruba płyty dolnej pokrywy (nakrętka) ząb: 4 szt.X 3 / 8-16UNC
Odległość od środka śruby dolnej płyty pokrywy: 158,8 mm
Odległość otworu gazowego między nakrętką 79,4 mm
❷ Otwór gazowy / wlot powietrza / złączka powietrza
Otwór gazowy / wlot powietrza: 3/4 N PTF
❸ Pokrywka
Średnica płyty górnej pokrywy (szerokość): 289 mm
Średnica płyty dolnej pokrywy (szerokość): 289 mm
❹Mieszki gumowe
Mieszek gumowy o średnicy naturalnej 380 mm
Maksymalna średnica mieszków gumowych: 406 mm
Mieszek gumowy naturalna wysokość: 120 mm
Skok roboczy: od MAX 160 mm do MIN 81 mm
❺ Blok zderzaka / Blok bufora
Bez bloku zderzaka
❻ Obręcz / Pierścień pasa
Z obręczą pasową: bez obręczy pasowej
Typy użytkowe pojedynczego siłownika zwojowego powietrza
| Maksymalna średnica przy 7 bar (mm) | Rodzaj koralika |
| 406 | 2 |
| Maksymalna wysokość (mm) | ciemny.A (ślepy otwór w środku) (mm) |
| 147 | 158,8 |
| Maksymalny skok (mm) | Izolator powietrza |
| 97 | Wysokość konstrukcyjna (mm) |
| Minimalna dostępna wysokość (mm) | 127 |
| 51 | Obciążenie (na wysokości projektowej): 3 bar (kN) |
| Siła przy skoku 25 mm w kN przy 5 barach | 15.6 |
| 39.9 | Obciążenie (na wysokości projektowej): 5 bar (kN) |
| Siła KN w jednostkach 5 barów na 50% maksymalnego skoku | 27.1 |
| 36.6 | Obciążenie (na wysokości projektowej): 7 bar (kN) |
| Siła KN przy maksymalnym skoku 5 barów | 38.9 |
| 18.7 | Częstotliwość dostrojcza (przy 5 barach) (fn (Hz) |
| Odnośnik stylu do numeru stylu o wysokiej wytrzymałości | 2.4 |
| 128 | Procent izolacji przy wymuszonej częstotliwości 7 Hz |
| Styl numer stylu przedłużenia wysokości odsyłacza (podobna zaślepka) | 86.9 |
| 113-1 | Procent izolacji przy wymuszonej częstotliwości 13 Hz |
| materiał | 97 |
| 2-warstwowa standardowa linia | Procent izolacji przy wymuszonej częstotliwości 25 Hz |
| Szczegóły wykończenia | 99.2 |
