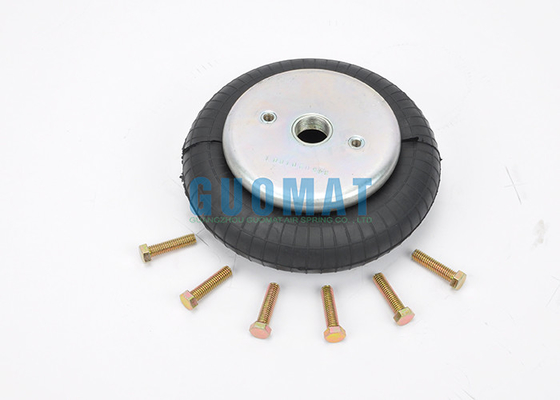

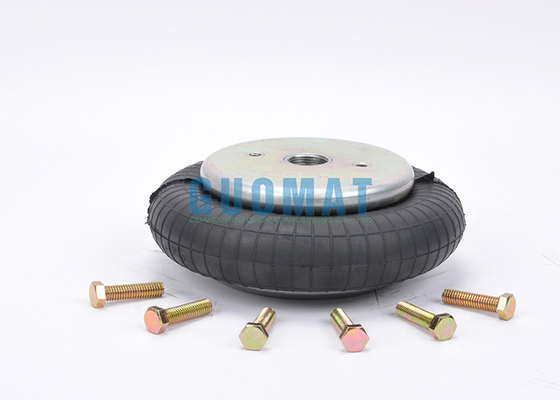

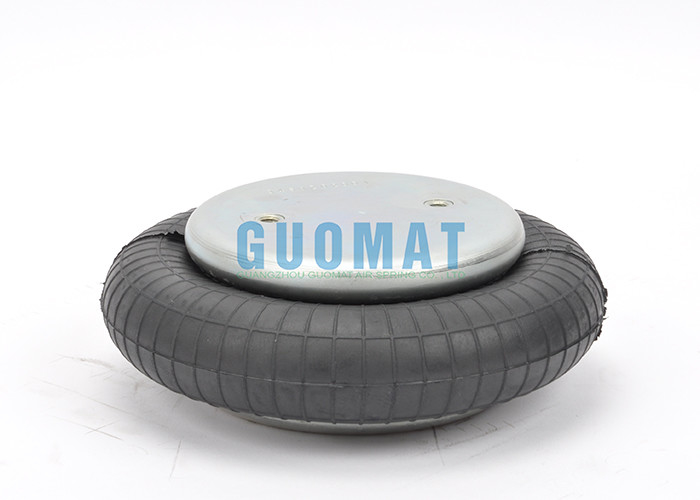

W01-M58-6165 Przemysłowe nakrętki zaślepiające sprężynę powietrzną, wzór 116 Redukują hałas na stole izolacyjnym

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	GUOMAT
Orzecznictwo:	ISO/TS16949:2009
Numer modelu:	1B1209

Zapłata:

Minimalne zamówienie:	Do negocjacji
Cena:	negocjowalne
Szczegóły pakowania:	mocne pudełko kartonowe lub zgodnie z potrzebami klientów
Czas dostawy:	2-8 dni roboczych
Zasady płatności:	T / T, Western Union, Paypal lub inne
Możliwość Supply:	1000szt/tydzień

Kontakt

Szczegółowy opis produktu

Materiał:	Gumowa stal	Ognisty kamień:	W01-M58-6165
Gwarancja:	12 miesięcy	waga:	1,6 KG
Inna nazwa:	siłownik powietrza przemysłowego	Możliwość nacisku:	0,2-0,8 M Pa
Wkręt:	2X3 / 8-16UNC	Wlot powietrza:	3/4
Podkreślić:	zwinięte sprężyny powietrzne , sprężyny pomocnicze

W01-M58-6165 Nakrętki zaślepiające do przemysłowych sprężyn pneumatycznych Styl 116 zmniejszają hałas dla stołu izolacyjnego

Opis produktu

Dane techniczne

Waga montażu:2,0 kg
Min.ciśnienie -0 psi
Siła powrotu do min.wysokość -<45LBF / 200N
Waga całkowita - 4,4LB
Min.Wysokość projektu -1,97 cala / 50 MM
Wymagana przestrzeń inst. - 9.06 cala / 230 MM
Maks.Uderzenie -3,34 cala / 85 MM

❶Nakrętka / ślepa nakrętka

Śruba (nakrętka) płyty górnej pokrywy ząb: 2 szt.XM8

Odległość od środka śruby górnej płyty pokrywy: 70 mm

Ząb śruby (nakrętka) dolnej płyty pokrywy: 2 szt XM8

Odległość od środka śruby dolnej płyty pokrywy: 70 mm

❷ Otwór gazowy / wlot powietrza / złączka powietrza

Otwór gazowy / wlot powietrza: G3 / 4

Odległość środka śruby między otworem gazowym a nakrętką: 35 mm

❸ Pokrywka

Średnica płyty górnej pokrywy: 135 mm

Średnica płyty dolnej pokrywy: 135 mm

❹Mieszki gumowe

Mieszek gumowy MAX Średnica: 215 mm

Miech gumowy o naturalnej średnicy: 200 mm

Skok roboczy: MIN 50 mm do MAX 115 mm

Maksymalna wysokość : 115 mm

Minimalna wysokość: 50 mm

Wysokość skoku: 65 mm

❺ Blok zderzaka / Blok bufora

Bez bloku zderzaka

❻ Obręcz / Pierścień pasa

Z obręczą: NIE obręczy z pasem

GUOMAT: 1B1209

Producent oryginalnego wyposażenia OEM:

WLOT POWIETRZA 3/4 NPT:

Firestone: W01-M58-6165, W01M586165, W01 M58 6165

Contitech :: FS 120-9, FS120-9; FS1209

Dunlop (FR): 8''x1 S08101

Bosch: 822419003

Festo: EB-215-80

Norgren: PM / 31081 (8 x 1)

Weforma: WBE 300-E1

Airtech: 140293

Airtech: 111003 / 1B-190FB:

Megatech: 1S120-9 3/4 M8

WLOT POWIETRZA 1/4 NPT:

Firestone: W01-M58-6166

Contitech: FS 120-9

Dunlop (FR): 8''x1 S08100

Bosch: 822419008

Weforma: WBE 300-E2

Firestone: W01-M58-6171; 116-1

ZASTOSOWANIE PNEUMATYCZNE - STATYCZNE WARTOŚCI CHARAKTERYSTYCZNE

Siła F [lbf]
Ciśnienie p [psi]	40	60	80	100	Vol.V [in.³]
H 4,50 cala / 114,3 mm	728	1130	1570	1970	110
H 4,00 cala 101,6 mm	905	1400	1940	2390	100
H 3,50 cala / 88,9 mm	1050	1610	2240	2740	90
H 3,00 cala / 76,2 mm	1170	1770	2450	3020	75
H 2,50 cala / 63,5 mm	1270	1900	2630	3260	57

IZOLACJA WIBRACJI - CHARAKTERYSTYKA DYNAMICZNA

Ciśnienie p [psi]	40	60	80	100	120	Vol.V [in.³]
Siła (obciążenie) F [lbf]	801	1,240	1700	2,130	2,530	110
Współczynnik sprężystości c [funty / cal]	709	949	1,190	1,430	1,670	110
Częstotliwość drgań własnych f0 [Hz]	2.9	2.8	2.7	2.6	2.6	110
Wysokość projektowa H: zalecane 4,33 cala, minimum 3,54 cala
