Double Convoluted Air Bellow Firestone W03587437 Naway 90557015 Truck Lift Axle Suspension

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	GUOMAT
Orzecznictwo:	ISO/TS16949:2009
Numer modelu:	2B7437

Zapłata:

Minimalne zamówienie:	1 SZT.
Szczegóły pakowania:	mocne pudełko kartonowe lub zgodnie z potrzebami klientów
Czas dostawy:	2-8 dni roboczych
Zasady płatności:	T / T, Western Union, Paypal lub inne
Możliwość Supply:	1000szt/tydzień

Kontakt

Szczegółowy opis produktu

materiał:	Stal I Guma	ContiTech:	FD330-22 334
Gwarancja:	12 miesięcy	Waga:	6,0 kg
Inne nazwy:	Siłownik pneumatyczny zawieszenia pneumatycznego	Zdolność ciśnieniowa:	0,2-0,8 M Pa
Ząb śrubowy (nakrętkowy):	2pcsX3 / 8-16UNC	Otwór gazowy:	1 / 4NPTF
rozmiar:	OEM Standard
Podkreślić:	sprężyny powietrzne , części zawieszenia pneumatycznego

Double Convoluted Air Bellow Firestone W03587437 NAWAY 90557015 Truck Lift Axle Suspension

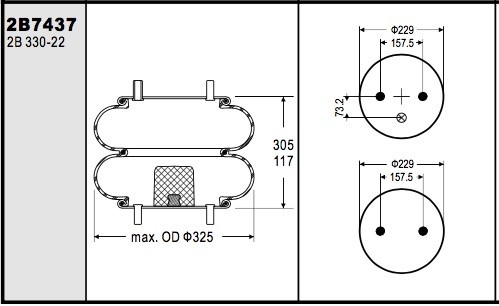

GUOMAT 2B7437 Parametry techniczne

❶ Nakrętka / ślepa nakrętka

Śruba pokrywy górnej (nakrętka) Ząb: 2 szt. X 3 / 8-16UNC

Odległość środka śruby od płyty górnej pokrywy: 157,5 mm

Śruba płyty dolnej (nakrętka) Ząb: 2 szt. X 3 / 8-16UNC

Odległość środka śruby od dolnej pokrywy: 157,5 mm

❷ Otwór gazowy / wlot powietrza / łącznik powietrza

Otwór gazu / wlot powietrza: 1 / 4-18NPTF

Odległość środka śruby między otworem gazu a nakrętką: 73 mm

❸ Okładka

Średnica płyty górnej pokrywy: 229 mm

Średnica płyty dolnej pokrywy: 229 mm

❹ Mieszki gumowe

Mieszek gumowy Średnica MAX: 325 mm

Średnica naturalna mieszków gumowych: 300 mm

Skok roboczy: MIN 81 mm do MAX 305 mm

Maksymalna wysokość: 305 mm

Minimalna wysokość: 81 mm

Wysokość skoku: 224 mm

❺ Blok zderzaka / blok buforowy

Z blokiem zderzaka

❻ Obręcz do obręczy / pierścień opasujący

Z obręczą: One Pieces of Girdle Hoop

Producent oryginalnego wyposażenia OEM:

578-92-3-309,
Firestone 22,
NAWAY: 90557015
RIDEWELL: 1003587437C
Contitech: FD330-22 334
Firestone: W01-358-7437
Firestone: 22C
Goodyear 2B12-320

Rodzaj	Conti Order No.
Tylko mieszki gumowe	65196
z zaciskanymi płytkami, wlot powietrza 1/4 NPT A = 2,87 cala mimośrodowy	74186
z zaciskanymi płytkami, wlot powietrza 3/4 NPT A = 2,87 cala mimośrodowy	63561

Izolacja drgań - dynamiczne wartości charakterystyczne Wysokość konstrukcyjna H: zalecana 9,45 cala, minimum 8,66 cala
Ciśnienie p [psi]	40	60	80	100	120	Vol. V [in.3]
Force (Load) [lbf]	2070	3090	4210	5340	6420
Stawka wiosenna [lbf / in.]	865	1110	1350	1600	1840	714
Naturalna częstotliwość [Hz]	2.0	1.9	1.8	1.7	1.7

Zastosowanie pneumatyczne - wartości charakterystyczne statyczne Force F [lbf]
Ciśnienie p [psi]		40	60	80	100	120	Vol. V [in.3]
Wysokość H [in.]	10.5	1620	2460	3360	4280	5200	770
	9,0	2220	3340	4510	5700	6850	680
	7.5	2690	4040	5420	6800	8150	570
	6.0	3070	4610	6190	7770	9280	450
	4.5	3390	5030	6780	8560	10200	340

Zwykłe rodzaje sprężyn powietrznych o podwójnym splocie

Podwójny siłownik powietrza konwekcyjnego
Wszystkie pomiary są w Mm
GOMAT NIE.	Contitech NIE.	Min. Wysokość projektowa	Wymagana przestrzeń instalacyjna	Max. Uderzenie
2B33022	FD 330-22	75	340	230
2B33030	FD 330-30	77	355	283
2B53022	FD 530-22	77	400	233
2B53030	FD 530-30	77	415	273
2B53035	FD 530-35	77	420	313
2B96022	FD 960-22	95	490	225
2B133025	FD 1330-25	92	570	243
