| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | GUOMAT |
| Orzecznictwo: | ISO/TS16949:2009 |
| Numer modelu: | 2B120-17 |
| Minimalne zamówienie: | 1 SZT. |
|---|---|
| Szczegóły pakowania: | mocne pudełko kartonowe lub zgodnie z potrzebami klientów |
| Czas dostawy: | 2-8 dni roboczych |
| Zasady płatności: | T / T, Western Union, Paypal lub inne |
| Możliwość Supply: | 1000szt/tydzień |
| materiał: | Stalowa pokrywa, mieszki gumowe | ContiTech: | FD120-17 |
|---|---|---|---|
| Otwór gazowy: | G3 / 4 | Śruba Ząb: | M8 |
| Odległość środka śruby: | 70 mm | Średnica płyty osłonowej: | 135 mm |
| Zdolność ciśnieniowa: | 0,2-0,8 M Pa | Udar mózgu: | 75 ~ 230 mm |
| High Light: | sprężyny powietrzne,części zawieszenia pneumatycznego |
||

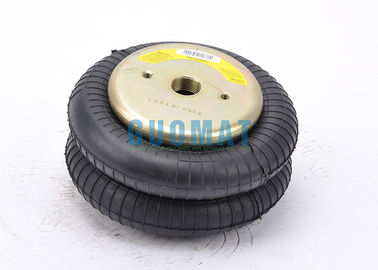

FD120-17 CI Przemysłowy siłownik pneumatyczny podwójnej konwekcji powietrza Wlot powietrza 3/4 NPT
Wielu producentów oryginalnego wyposażenia OEM FD120-17:
| BELLOW NO. | KOMPLETNY NR. |
| CONTITECH 603 N | BOSCH 822419042 |
| FIRESTONE FLEX 26 | CONTITECH FD120-17 |
| FIRESTONE W01 358 0142 | 2682 030000 |
| PIRELLI 26 | DUNLOP (FR) SO 8201 |
| PHOENIX 2B O7 R | FESTO EB-215-155 |
| AIRKRAFT 114050 | GOODYEAR 2B 7-540 |
| NORGREN PM / 31082 (8x2) | |
| PIRELLI T26 84181 | |
| TAURUS KF 218 | |
| WEFORMA WBZ 300-E1 | |
| AIRKRAFT 113053 |
❶ Nakrętka / ślepa nakrętka
Górna płyta Śruba (nakrętka) Ząb: 2 szt. X M8X1,25
Odległość środka śruby od płyty górnej: 70 mm
Śruba pokrywy dolnej (nakrętka) Ząb: 2 szt. X M8X1,25
Odległość środka śruby od dolnej płyty pokrywy: 70 mm
❷ Otwór gazowy / wlot powietrza / łącznik powietrza
Otwór gazu / wlot powietrza: G3 / 4
❸ Okładka
Średnica płyty górnej pokrywy (szerokość): 135 mm / 5,31 cala
Średnica płyty dolnej pokrywy (szerokość): 135 mm / 5,31 cala
Numer płyty górnej pokrywy: 3450
Numer dolnej pokrywy: 3436
❹ Mieszki gumowe
Średnica naturalna mieszków gumowych: 189 mm
Wysokość mieszków gumowych: 177 mm
Wysokość skompresowana: 79 mm / 3,12 cala
Wysokość projektu: 178 mm-203 mm / 7-8 cali
Maksymalna średnica: 218 mm / 8,6 cala
Mieszki # NR .: 26
❺ Blok zderzaka / blok buforowy
Bez bloku zderzaka
❻ Obręcz do obręczy / pierścień opasujący
Z obręczą: One Pieces of Girdle Hoop
Szczegóły Dane techniczne na poniższym zdjęciu
Numer zamówienia. | |
Tylko mieszki gumowe | 60221 |
z zaciskanymi płytkami, wlot powietrza 3/4 NPT | 75967 |
Izolacja drgań - dynamiczne wartości charakterystyczne
Wysokość projektowa H: zalecana 7,48 cala, minimum 6,89 cala | ||||||
Ciśnienie p [psi] | 40 | 60 | 80 | 100 | 120 | Vol. V [in.3] |
Force (Load) [lbf] | 778 | 1210 | 1640 | 2060 | 2460 | |
Spring rate [lbf / in.] | 311 | 492 | 673 | 854 | 1040 | 232 |
Częstotliwość naturalna [Hz] | 2.1 | 2.0 | 2.0 | 2.0 | 2.0 | |
Zastosowanie pneumatyczne - wartości charakterystyczne statyczne Force F [kN]
Force F [lbf] | |||||||
Ciśnienie p [psi] | 40 | 60 | 80 | 100 | 120 | Vol. V [in.3] | |
Wysokość H [in.] | 8.0 | 681 | 1070 | 1440 | 1820 | 2180 | 240 |
7.0 | 885 | 1340 | 1790 | 2260 | 2710 | 220 | |
6.0 | 1070 | 1580 | 2110 | 2650 | 3170 | 200 | |
5.0 | 1210 | 1790 | 2390 | 3000 | 3570 | 170 | |
4.0 | 1330 | 1970 | 2640 | 3310 | 3910 | 140 | |
3.0 | 1420 | 2120 | 2840 | 3560 | 4160 | 120 | |
