Miejsce pochodzenia: | Guangdong, Chiny |
Nazwa handlowa: | GUOMAT |
Orzecznictwo: | ISO/TS16949:2009 |
Numer modelu: | 2B7557 |
Minimalne zamówienie: | 1 SZT. |
---|---|
Szczegóły pakowania: | mocne pudełko kartonowe lub zgodnie z potrzebami klientów |
Czas dostawy: | 2-8 dni roboczych |
Zasady płatności: | T / T, Western Union, Paypal lub inne |
Możliwość Supply: | 1000szt/tydzień |
materiał: | Stalowa pokrywa, mieszki gumowe | Goodyear: | 2B14-383 / 2B14 383 |
---|---|---|---|
ContiTech: | FD 530-35 | Firestone: | W01-358-7557 / W01 358 7557 / W013587557 |
Otwór gazu / wlot powietrza: | G1 / 4 | Średnica płyty pokrywy (szerokość): | 289 mm |
Wysokość skompresowana: | 104 mm / 4,1 cala | Całkowita waga z zaciskanymi płytami: | 7,7 kg |
High Light: | sprężyny powietrzne,części zawieszenia pneumatycznego |

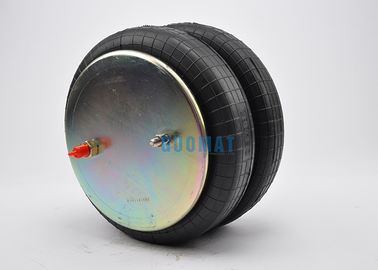

W01-358-7557 Firestone Goodyear 2B14-383 To FD530-35 Industrial Air Spring
Referencje OEM | Numer | Referencje producenta | Numer |
Firestone Bellows Number | 0233-02 | Numer części Reyco | 19983-01 |
Numer części Firestone | W01-358-7557 | Numer części Reyco | (21AR, 74AR) |
ContiTech | 161388 | Zawieszenie dostawcy: SAF Holland | 90557203 |
Contitech | FD 530-35 530 / FD53035543 | Histeer | 10316 |
Numer Goodyear Bellows | 578923356 | SAF Holland | 90557203 |
Numer części Goodyeara | 2B14-383 / 2B14476 | Watson i Chalin | AS-0089 |
Twthill | 1998301 | ||
Numer części trójkąta | 6412 | Zawieszenie dostawcy: SAF Holland | FSIP OEM: W016756799 |
Numer mieszków trójkątnych | 4530 |
Nośność przy 20 psig: 2040 lbsf
Pojemność przy 60 psig: 6 120 lbsf
Ładowność przy 90 psig: 9.180 lbsf
Temperatura pracy: od 57 ° C do -54 ° C
❶ Nakrętka / ślepa nakrętka
Górna płyta Śruba (nakrętka) Ząb: 2 szt. X M12X1.75
Odległość środka śruby od płyty górnej pokrywy: 159 mm
Śruba płyty dolnej (nakrętka) Ząb: 2 szt. X M12X1,75
Odległość środka śruby od dolnej pokrywy: 159 mm
❷ Otwór gazowy / wlot powietrza / łącznik powietrza
Otwór gazu / wlot powietrza: 1 / 4NPT, kołek kombinowany / wlot powietrza
❸ Okładka
Średnica płyty górnej pokrywy (szerokość): 289 mm
Średnica płyty dolnej (szerokość): 289 mm
❹ Mieszki gumowe
Mieszek gumowy Średnica MAX: 406 mm
Wysokość skompresowana: 104 mm / 4,1 cala
Maksymalna wysokość: 391 mm
Skok roboczy: 287 mm
❺ Blok zderzaka / blok buforowy
Z blokiem zderzaka
❻ Obręcz do obręczy / pierścień opasujący
Z obręczą: One Pieces of Girdle Hoop
Masa całkowita z zaciskanymi płytami 7,7 kg
Izolacja drgań - dynamiczne wartości charakterystyczne
Wysokość konstrukcyjna H: zalecana 285 mm, minimum 265 mm
Ciśnienie p [bar] 345678 Vol V [l]
Dodatkowe typy na żądanie Siła (obciążenie) [KN] 18,7 25,1 31,6 38,2 44,6 51.2
Szybkość sprężyny [N / cm] 1770 2250 2700 3180 3640 4100
Częstotliwość naturalna [Hz] 1,5 1,5 1,5 1,4 1,4 1,4
Zastosowanie pneumatyczne - wartości charakterystyczne statyczne
Force F [kN]
Ciśnienie p [bar] 345678 obj. (L)
Wysokość H [mm] 320 14,9 20,4 25,9 32,0 37,6 43,7 26,0
280 18,5 24,5 31,0 38,1 45,0 51,7 23,2
240 21,1 28,0 35,5 43,3 50,3 57,9 20,5
200 23,1 30,7 38,5 47,1 54,8 62,8 17,5
M160 24,8 33,1 41,3 50,4 58,4 67,2 14,1
120 26,2 34,8 43,4 52,9 61,5 70,6 10,8
Inne rodzaje FD, które mają GUOMAT:
GOMAT NIE. | Odniesienie | Numer zamówienia. | Siła (funty) | Max OD (in) | Wysokość projektu (w) | Wysokość | Częstotliwość naruralna [cpm] | ||
80 psi | 100 psi | Min | MAX | ||||||
FD 331 26 480 | FD 331-26 480 | 161030 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
FD 331 26 514 | FD 331-26 514 | 161380 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
FD 331 26 527 | FD 331-26 527 | 161381 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
FD 331 26 541 | FD 331-26 541 | 161382 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
FD 331 26 552 | FD 331-26 552 | 161383 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
FD 530 22 311 | FD 530-22 311 | 161326 | 6530 | 8170 | 15 | 9.8 | 3.3 | 12.2 | 108 |
530 22 316 FD | FD 530-22 316 | 161327 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
FD 530 22 321 | FD 530-22 321 | 161328 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
530 22 342 FD | FD 530-22 342 | 161329 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
FD 530 22 345 | FD 530-22 345 | 161330 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
530 22 374 FD | FD 530-22 374 | 161331 | 6530 | 8170 | 15 | 9.8 | 3.3 | 12.2 | 108 |
530 30 449 FD | FD 530-30 449 | 161372 | 7480 | 9350 | 15.5 | 10.2 | 4.1 | 13.8 | 91 |
530 30 451 FD | FD 530-30 451 | 161373 | 7480 | 9350 | 15.5 | 10.2 | 4.1 | 13.8 | 91 |
530 30 518 FD | FD 530-30 518 | 161374 | 7480 | 9350 | 15.5 | 10.2 | 3.4 | 13.8 | 91 |
530 30 519 FD | FD 530-30 519 | 161375 | 7480 | 9350 | 15.5 | 10.2 | 4.1 | 13.8 | 91 |
FD 530 30 532 | FD 530-30 532 | 161376 | 7480 | 9350 | 15.5 | 10.2 | 4.1 | 13.8 | 91 |
530 35 528 FD | FD 530-35 528 | 161386 | 7930 | 9910 | 16 | 11 | 3 | 15.4 | 84 |
530 35 530 FD | FD 530-35 530 | 161387 | 7930 | 9910 | 16 | 11 | 4.1 | 15.4 | 84 |
FD 530 35 543 | FD 530-35 543 | 161388 | 7930 | 9910 | 16 | 11 | 4.1 | 15.4 | 84 |
530 35 544 DR | FD 530-35 544 | 161389 | 7930 | 9910 | 16 | 11 | 4.1 | 15.4 | 84 |
FD 530 35 545 | FD 530-35 545 | 161390 | 7930 | 9910 | 16 | 11 | 4.1 | 15.4 | 84 |
