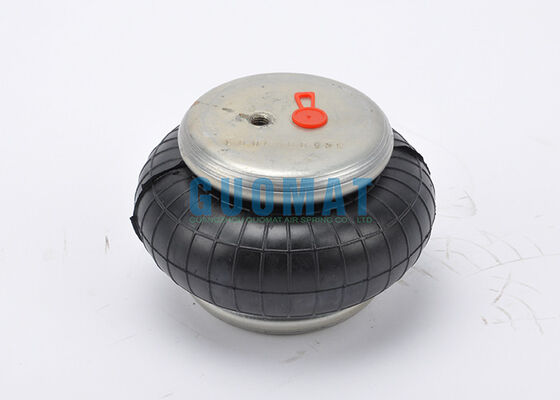

FS 40-6 Contitech Phoenix SP1B04 Weforma WBE100-E1 Gumowa sprężyna pneumatyczna
GUOMAT: 1B40-6 Specyficzne parametry i specyfikacje:
Otwór / kołek w górnej płycie: 3 sztuki
Otwór / kołek w płycie górnej: 2 sztuki XM8X1.25
Dolny otwór / kołek: 2 sztuki XM8X1.25
Wlot powietrza: G1 / 8
Płyta górna: 3,54 cala / 90 mm
Średnica płyty dolnej pokrywy: 3,54 cala / 90 mm
Wysokość po zwinięciu: 2,36 cala / 60 mm
Odległość od środka śruby górnej płyty pokrywy: 0,8 cala / 20 mm
Odległość od środka śruby dolnej płyty pokrywy: 0,8 cala / 20 mm
Miech gumowy o naturalnej średnicy: 125 mm
Skok roboczy: od MAX 110 mm do MIN 50 mm
Maksymalna wysokość: 4,33 cala / 110 mm
Minimalna wysokość: 1,97 cala / 50 mm
| FS40-6Parametry techniczne |
| Średnica płyty górnej pokrywy |
90mm |
| Średnica płyty dolnej pokrywy |
90mm |
| Odległość od środka śruby |
20mm |
| Odległość otworu gazowego między nakrętką |
Razem |
| Otwór gazowy |
G1 / 8 |
| Ząb śruby (nakrętki) |
2 sztuk XM8X1.25 |
| Średnica MAX mieszków gumowych |
145mm |
| Udar |
50-110mm |
Producent oryginalnego wyposażenia OEM:
| Feniks |
SP1B04 |
| Weforma |
WBE100-E1 |
| contitech |
FS 40-6 |
| |
|
| Dane techniczne |
| Min.ciśnienie |
0 barów |
| Siła powrotu do min.wysokość |
≤ 120 N. |
| Całkowita waga z zamocowanymi płytami |
1,0 kg |
| Zastosowanie pneumatyczne - statyczne wartości charakterystyczne |
| Siła F [kN] |
| Ciśnienie p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol.V [l] |
| Wysokość H [mm] 60 |
2.6 |
3.5 |
4.3 |
5.2 |
6.1 |
6.9 |
0.3 |
| 70 |
2.3 |
3.2 |
3.9 |
4.7 |
5.4 |
6.2 |
0,4 |
| 80 |
2.1 |
2.8 |
3.5 |
4.2 |
4.9 |
5.3 |
0.5 |
| 90 |
1.7 |
2.2 |
2.8 |
3.4 |
3.9 |
4.4 |
0.5 |
| 100 |
1.2 |
1.6 |
2 |
2.5 |
3 |
3.4 |
0.6 |
Poduszka powietrzna GUOMAT1B4060 wymienićFS 40-6 Contitech.pdf
Ta przemysłowa sprężyna powietrzna FS46-6 może być używana do:
Jak na przykład:
Dmuchawa i silnik,
Panel sterowania,
Zatrzymanie końca przenośnika,
Rower górski / szlakowy,
Delikatny sprzęt elektroniczny
i wibrujący ekran.
